Análise modal de cerâmica piezoelétrica incorporada

PZT piezoeléctrico material de esfera

Cilindro cerâmico piezo.

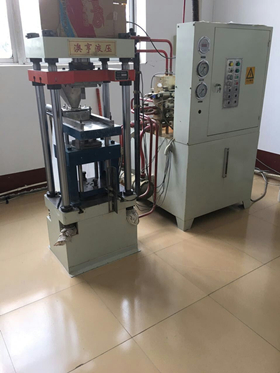

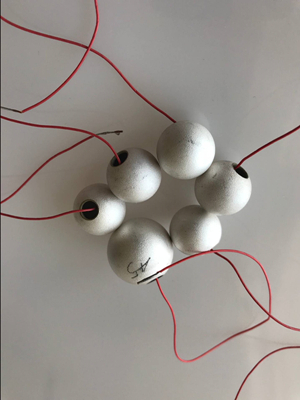

sensor de esfera piezocerâmica.

Em primeiro lugar, com base na análise modal de cerâmicas piezoelétricas.sensor de esfera piezocerâmica.pode determinar a freqüência de ressonância de cada ordem, e a amplitude de cerâmicas piezoelétricas vibração está animado para freqüência de ressonância por cada ordem. QuandoPZT piezoeléctrico material de esferaestá a estudar as características de radiação acústicos do transdutor piezoeléctrico de cerâmica embutida no betão, verificou-se que quando piezoeléctrico de cerâmica é embebido em betão pré-esforçado é em ambas as extremidades, o seu modo de vibração, e o modo de vibração de cerâmica piezoeléctrica é incorporado no betão.

Portanto, a análise modal de piezocerâmica são incorporados no betão pode ser aproximada como um par de análise modal desensor de elemento piezo.no livre estado. PZT-5H Cerâmica piezoelétrica (raio de 12 mm, espessura de 2 mm) são modalmente analisados ​​a partir de 20 kHz para 100 kHz. Como o estado vibracional de cerâmica piezoelétrico está relacionado ao acoplamento eletromecânico, os elementos de material Solid5 com propriedades acopladas são selecionados quando é modelando a cerâmica piezoelétrica.40khz piezo cerâmico discosestão envolvidos na análise fem.it é constante elástica, constante dielétrica, constante de estresse piezoelétrico, densidade, densidade de cerâmica pzt5h .piezoelétrico é 7640 kg / m3, cerâmica piezoelétrica com espessura de 2 mm são a 40 respectivamente. Nos 307 kHz, 60,928 kHz, 79. 666 kHz e 84.895 kHz, o sensor de vibração atinge a forma de ressonância correspondente, e a amplitude de vibração doCilindro cerâmico piezo.atinge seu máximo em cada estado ressonante.

Os modos de vibração de cerâmica piezoelétrico são excitados por várias freqüências ressonantes. O tipo de vibração da cerâmica piezoelétrica de 2 mm espessos pela frequência correspondente é dividido no sensor de elemento piezo e na vibração da região central. Em 40.307 kHz, 60.928 kHz e frequência de 84,895 kHz, a cerâmica piezo realiza vibração de borda. Com o aumento da frequência de ressonância, a amplitude de vibração aumenta, mais ampla a faixa de vibração de borda, e a intensidade de vibração se torna mais severa. As cerâmicas piezo foram submetidas a uma vibração de espessura da região central sob a excitação de um pulso periódico de 79,666 kHz, e o modo de vibração e amplitude do sensor de tubo piezoelétrico na máxima amplitude do modo de vibração de espessura da borda (frequência excitante de 84.895 khz) foram realizados. Em contraste, a amplitude da vibração da borda é maior que a região central, mas a vibração de borda é distribuída nas seis regiões da borda, e a energia é mais dispersa; A concentração de energia da radiação ultra-sônica na região central é concentrada, e é mais fácil receber no final de recebimento.
