Discos de cerâmica piezoelétricoOs osciladores ressoam de um ponto de vista mecânico e de um ponto de vista elétrico, e têm uma série de freqüências ressonantes. Referimo-nos à primeira ocorrência da frequência ressonante na extremidade de baixa frequência como a frequência fundamental (referida como a onda fundamental), e a frequência ressonante que aparece mais tarde é chamada de frequência excessiva (referida como overtone).
Transformador cerâmico piezoelétrico Um transformador eletromagnético convencional é composto de um núcleo e uma bobina em torno do núcleo, e as bobinas primárias e secundárias são eletromagneticamente acopladas por um núcleo magnético. 1) É difícil alcançar alta eficiência e miniaturização, e tornou-se um dos maiores obstáculos à miniaturização de dispositivos eletrônicos. 2) O fenômeno de vazamento magnético inerente de transformadores eletromagnéticos e radiação eletromagnética causará certa poluição ao meio ambiente, que não é propício para aplicações industriais.
ATransdutores de cerâmica piezoelétricoO transformador é basicamente composto por um ressonador cerâmico piezoelétrico ou um transdutor cerâmico piezoelétrico e um atuador cerâmico piezoelétrico no qual duas porções mecânicas são acopladas entre si e as porções de circuito são isoladas umas das outras. É um novo tipo de dispositivo de tensão ou de conversão atual. O princípio de funcionamento é diferente do tradicional transformador eletromagnético. No transformador cerâmico piezoelétrico, o acoplamento entre o primário e secundário não é através do efeito eletromagnético tradicional, mas por acoplamento mecânico e pressão. O efeito piezoelétrico de materiais elétricos é alcançado.
Tipo de transformador cerâmico piezoelétrico Transformador cerâmico piezoelétrico é na verdade um vibrador cerâmico piezoelétrico. O modo de vibração doPiezio Cerâmicofoi dividido em três tipos: alongamento de vibração, flexão vibração e cisalhamento. Transformador cerâmico piezoelétrico pode funcionar em qualquer modo de vibração. Portanto, existem muitos tipos de transformadores cerâmicos piezoelétricos e tipos de estruturais básicos comuns são:
Comprimento Esticando Modo de Vibração Transformador Cerâmico Piezoelétrico (Tipo Rosen)

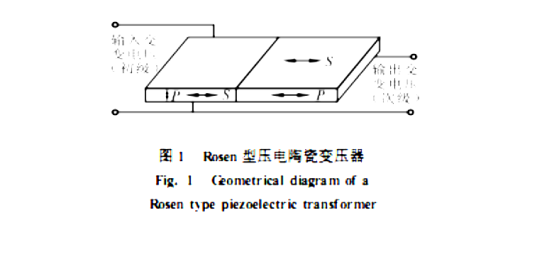

Consiste em uma fina tira deDisco cerâmico de piezio 2mhzque produz um modo de vibração transversal e uma faixa de cerâmica piezoelétrica com um modo de vibração longitudinal. A geometria é mostrada na Figura 1.
Quando uma certa frequência e uma certa amplitude de tensão alternada são aplicadas à extremidade primária doPzt material piezio cerâmicoTransformador, devido ao efeito piezoelétrico inverso do material cerâmico piezoelétrico, uma vibração de alongamento de comprimento é gerada na parte final de entrada, e a direção de vibração é perpendicular à direção da polarização. Este modo de vibração é transmitido para o secundário do transformador, e uma tensão alternada é gerada no lado secundário por meio do efeito piezoelétrico positivo do material cerâmico piezoelétrico. A magnitude da tensão alternada depende das dimensões geométricas das várias partes do transformador piezoelétrico. Modo de vibração e propriedades de material do transformador. Em geral, o comprimento longitudinal do transformador cerâmico piezoelétrico tipo ROSEN é muito maior do que a sua espessura, por isso a sua tensão de saída deCerâmica piezoelétrica manufraturaé muito maior que a tensão de entrada, que é um transformador cerâmico piezoelétrico de step-up.
