Características do transformador cerâmico piezoelétrico

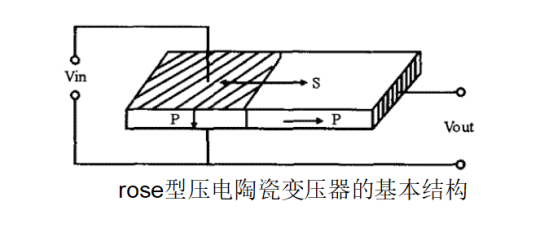

Um eletrodo de prata deCerâmica piezoelétricaé aplicado aos lados superior e inferior da metade esquerda para ser polarizada na direção da espessura. Quando um campo elétrico alternado é aplicado, a folha de cerâmica piezo vibra, e essa porção é a porção de condução. O eletrodo de prata é aplicado à face final da metade direita e é polarizado ao longo do comprimento. Esta parte converte energia mecânica em energia elétrica, que é chamada de parte de geração de energia. Usando a energia elétrica da cerâmica piezoelétrica → Energia Mecânica → Transformação secundária de energia elétrica, a maior saída de impulso é obtida na frequência ressonante. Eles são específicos princípios de funcionamento, quando um campo elétrico alternado de uma determinada frequência é aplicado à parte de condução, a deformação mecânica é causada pelo efeito piezoelétrico inverso, causando assim ressonância mecânica e propagando ao longo da direção do comprimento da folha cerâmica. Esse tipo de A ressonância mecânica através do efeito piezoelétrico positivo faz com que uma grande quantidade de carga acumule na face final da parte da geração de energia doCelular de cerâmica pizelétrica.Folha; Quanto mais for ligada, a carga mais espaço é atraída, de modo que uma saída relativamente alta é obtida no eletrodo final da parte de geração de energia.

Características de frequência: A tensão de saída do transformador cerâmico piezoelétrico está relacionada à frequência. Quer seja a ressonância do modo de meio ou modo completo, a tensão de saída do transformador atinge o valor máximo apenas perto da frequência ressonante; Se se desvia da frequência ressonante, a queda de tensão é muito grande. Grande. Ao contrário de um transformador de feridas, ele não funciona em uma ampla faixa de frequência.

Tensão de saída e tensão de entrada

A tensão de saída dePiezo discos transdutor piezocerâmicoAumenta-se à medida que a tensão de entrada aumenta, mas quando a tensão de entrada atinge um determinado valor, a tensão de saída tende a saturar. Isso pode ser devido à não-linearidade da cerâmica piezoelétrica e no aumento da perda de material devido a um aumento da tensão de entrada.

Tensão de saída e impedância de carga

A curva característica mostra que, à medida que o transformador de impedância de carga diminui, a tensão de saída também diminui. Devido à grande impedância de entrada do transformador cerâmico piezoelétrico (cerca de dez megahms a várias dezenas de megahms). Portanto, em uma fonte de alta tensão de usar um transformador cerâmico piezoelétrico para impulsionar, quando a carga é alterada, a tensão de saída deDiscos peizoelétricos de 200khz.muda muito, e as medidas de compensação devem ser tomadas.

Potência de saída, eficiência de conversão e impedância de carga

A potência de saída e a eficiência de conversão têm uma área de maior valor à medida que a impedância de carga muda. Quando oPiezio CerâmicoO transformador realiza conversão eletromecânica secundária, juntamente com várias perdas, o calor do próprio componente durante a ressonância é um deles. Devido ao calor, a eficiência do transformador é significativamente reduzida. Além disso, alguns estudos provaram que a correspondência razoável da impedância de carga e a seleção adequada do modo retificador. A parte de saída do transformador cerâmico piezoelétrico pode efetivamente controlar sua geração de calor.

Impedância de entrada e impedância de carga

A impedância de entrada de um transformador típico de ferida de fio é proporcional à impedância de carga, enquanto o transformador piezocerâmico é o oposto à medida que a impedância de carga aumenta, a impedância de entrada diminui. Essa característica é extremamente importante quando os transformadores cerâmicos piezoelétricos são usados ​​como aplicações de alta tensão. Esta é uma vantagem única dos transformadores cerâmicos piezoelétricos porque o transformador desliga automaticamente quando a carga é em curto sem ser queimada.Pzt material piezio cerâmico
