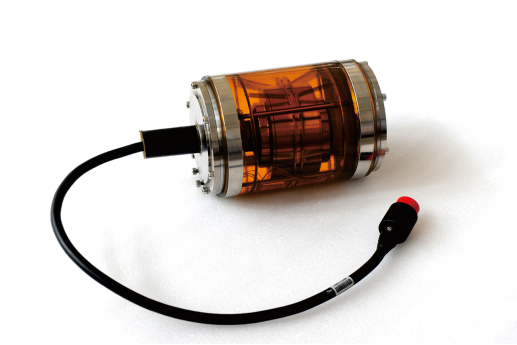

Caso de aplicação de transdutor acústico subaquático

De acordo com as necessidades do cliente, podemos projetar e produzir transdutores ultra-sônicos piezoelétricos, transdutor acústico subaquático, sondas ultra-sônicas e sensores de várias freqüências com desempenho estável e alta qualidade.

2. Calibração deTransdutor de hydrophones de vetorEm águas profundas, a profundidade máxima de trabalho pode atingir 3000m, que pode ser usada para elementos de matriz lineares cheios de óleo

3.

A maior resposta de emissão do empilhadotransdutor acústico esféricoPode atingir 156dB, e o nível de fonte de som mais alto pode chegar a 202dB, que é mais de 6dB mais alto que os transdutores esféricos comuns do mesmo tamanho.

Transdutor de hidrofone de vetor 4.Single-Cristal

Em comparação com os transdutores cerâmicos piezoelétricos, o tamanho do transdutor de transmissão de cristal único PIN-PMN-PT é reduzido em mais de 1/3, o nível de resposta de tensão de transmissão é de 2 ~ 10dB mais alto, a largura de banda de impedância é cerca de duas vezes maior, e o -3dB largura de banda é cerca de duas vezes maior. Vezes; A sensibilidade de recebimento é de 3 ~ 5dB mais alta. O hidrofone de vetor de cristal único tem baixa auto-ruído de movimento, e a sensibilidade é de 4 ~ 6dB superior aoHidrofone de vetor piezoelétricodo mesmo tamanho.

5. Hidrofone de vetor de instalação fixa

Usando a coluna central como a base fixa, o modo de trabalho de cisalhamento cerâmico, a banda de freqüência de trabalho é 100-5000Hz, a instalação é simples, o desempenho é estável, e pode substituir a maioria dos hidrofones de vetor instalados em várias plataformas.

6.

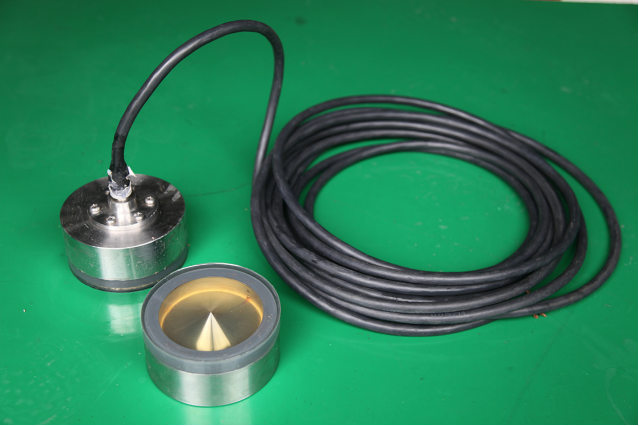

O refletor em forma de cone é usado para refletir as ondas sonoras circunferencialmente irradiadas do transdutor toroidal até a superfície final para o trabalho, e a radiação acústica relativamente estável do feixe pode ser realizada na superfície final.
