Cerâmica piezoelétrica é aplicações típicas nos amplificadores de alta tensão

Índice de palavras-chave:

Cerâmica piezoelétrica

Rastreamento óptico

Amplificador de alimentação de alta tensão

Carga capacitiva

Introdução de cerâmica piezoelétrica:

Cerâmica piezoelétrica é um material cerâmico PZT que pode converter energia mecânica e energia elétrica entre si. Além da piezoeletricidade, a cerâmica piezoelétrica também possui propriedades dielétricas, elasticidade, etc., que têm sido amplamente utilizados em imagens médicas, sensores acústicos, transdutores acústicos subaquáticos, motores ultra-sônicos, etc. Cerâmica piezoelétrica usam seu material sob a ação da ação mecânica Porque o deslocamento relativo dos centros de carga positivos e negativos internos para polarizar, o que resulta no efeito vinculativo de sinais opostos em ambas as extremidades do material, ou seja, o efeito piezoelétrico.Transdutor de disco piezoelétricoé usado principalmente para fabricar transdutores ultrassônicos, transdutores acústicos subaquáticos, transdutores eletroacústicos, filtros cerâmicos, transformadores cerâmicos, discriminadores cerâmicos, geradores de alta tensão, detectores infravermelhos, dispositivos de onda acústica de superfície, dispositivos eletro-ópticos, dispositivos de ignição e detonação, giroscópios piezoelétricos, etc .

Aplicação do sistema óptico e rastreamento de precisão e sistema de segmentação:

No sistema óptico adaptativo e sistema de meta de precisão e sistema de segmentação, como os principais componentes da correção de onda e rastreamento de precisão rápida - o espelho deformável (DM) e o espelho de inclinação de alta velocidade (TM) formam um controle composto multi-loop com o tradicional Rastreamento e sistema apontador O sistema melhora muito sua precisão de rastreamento do sistema (até 1μRad), e a largura de banda de rastreamento do sistema varia de vários Hz a dezenas de Hz.

Os drivers atuais para espelhos deformáveis ​​e espelhos de inclinação são desenvolvidos usando processos especiais usando o efeito piezoelétrico inverso dos materiais cerâmicos piezoelétricos (PZT)Anéis de cerâmica piezo.. Para que o motorista produza a quantidade necessária de deslocamento, uma tensão de controle de até 1500VPP deve ser aplicada aos pólos positivos e negativos do PZT. A frequência da tensão de controle muda para centenas de Hz, que requer um amplificador de unidade de alta tensão adequado para ele. Quanto maior a faixa de rastreamento e a maior exatidão de rastreamento e velocidade necessárias no sistema, maior a tensão de saída do amplificador de alta tensão, largura larga de banda e baixo ruído, ondulação e desvio sob grande carga capacitiva. Ao projetar amplificadores de alta tensão, é bastante difícil atender a esses requisitos simultaneamente. O amplificador de alta tensão pode atender totalmente aos requisitos do aplicativo. A tensão de saída é de até 1600VPP, a corrente de saída é de até 40mA, e a largura de banda (-3DB) atinge DC-150KHz. No atual teste de óptica e rastreamento adaptativo, pode atender plenamente os requisitos. Sua tensão, largura de banda e corrente de saída fornecem garantia técnica para o desenvolvimento de sistemas de óptica e rastreamento adaptáveis.

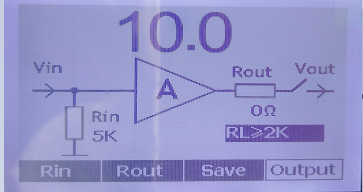

Os amplificadores de alta tensão podem produzir sinais de extremidade única e diferenciais,Amplificador de transdutor piezoelétricoestá fornecendo uma ferramenta rápida para pesquisas no campo da cerâmica piezoelétrica. Ao mesmo tempo, esta série de amplificadores de energia fornece uma rede de correspondência de impedância perfeita para a melhor aplicação de clientes de teste MEMS, o que é conveniente para os usuários escolherem a impedância correspondente correspondente. O ganho do amplificador de alta tensão é numericamente ajustável, e o sinal é amplificado com precisão por passos de 0,1, que é conveniente para a depuração do usuário. Ao mesmo tempo, tem uma porta de monitoramento de sinal 100: 1, que é conveniente para os usuários observarem a mudança de forma de onda de saída em tempo real. Usando display LCD, a operação é simples e fácil de entender.
