Classificação do medidor de medição de espessura de revestimento (2)

O sinal CA de alta frequência gera um campo eletromagnético na bobina da sonda, e um vórtice é formado quando a sonda está próxima ao condutor. Quanto mais próximo a sonda é para a condutiva para substrato, maior a corrente de paredia e maior a impedância da reflexão. Esta acção de feedback caracteriza a distância entre a sonda e o substrato condutor, isto é, a espessura do revestimento não condutor sobre o substrato condutor. Uma vez que estas sondas são especificamente concebidos para medir a espessura de um revestimento sobre um substrato de metal não ferromagnético, eles são frequentemente referidos como sondas não magnéticos. As sondas não magnéticos utilizar materiais de alta frequência para os núcleos de bobina, tais como ligas de platina-níquel ou de outros materiais novos. Comparado com o princípio da indução magnética, a diferença principal é que as sondas são diferentes, a frequência dos sinais é diferente, e o tamanho do sinal e escala são diferentes. Como o medidor de espessura de indução magnética, o medidor de espessura de corrente parasita alcança uma resolução de 0.1um, uma tolerância de 1%, e uma elevada gama de 10 milímetros.

indução magnética revestimento de espessura de calibreestá a utilizar o princípio de correntes de Foucault pode, em princípio, ser medida em revestimentos não-condutoras, tais como superfícies de aeronaves aeroespacial, veículos, aparelhos, liga de alumínio portas e janelas e outras tintas de superfície de alumínio, revestimentos de plástico de filme anodizado. O material de revestimento tem uma certa condutividade e pode também ser medido por calibração, mas requer uma diferença de condutividade de pelo menos 3-5 vezes (tal como cromagem em cobre). Embora o substrato de aço é também um condutor eléctrico, tais tarefas são mais convenientemente medidas usando princípios magnéticos.

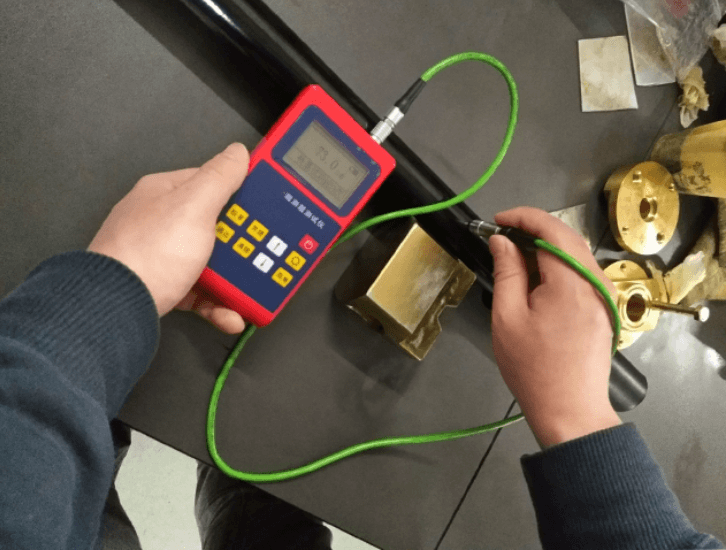

própria investigação e desenvolvimento de revestimento medidores de espessura instrumentos podem ser equipados com sondas de corrente magnéticos ou parasitas. Pode medir o revestimento de espessura rapidamente sem danos e de precisão; ele pode ser usado em laboratório ou no local de engenharia.

O design exclusivo de quatro canais permite que cada canal para armazenar o valor zero de um material, que é muito conveniente para os clientes. A sonda é feita de peças de metal de precisão para assegurar a vida da sonda é mais de dez anos. A vida também pode ser mais de dois anos) ea precisão do teste; o revestimento de divisão é de 360 ​​graus sem ângulo morto medição omnidireccional. A sonda de divisão torna mais fácil de operar na peça. Alguns lugares especiais estreitas que não podem ser medidos pelo integradosMedidor de medição de espessura de revestimento,A divisão pode ser bem satisfeita. O design de um portáteis e compactos é o favorito unânime de nossos clientes. Calibração de zero e calibração de dois pontos podem ser executadas, e o erro do sistema da sonda pode ser corrigido pelo método básico de calibração para garantir a precisão da medição da sonda ao máximo. Bem como o método de medição contínua exclusiva (continue) e o método de medição único (único), também atende às diferentes necessidades dos usuários.

Introdução ao Medidor de Revestimento de Oxford:

Oxford.Medição de espessura de revestimento de superfícieAplicou a mais recente tecnologia de corrente parente à base de fase para o Oxford para atingir uma precisão de ± 3% (comparado ao padrão) e uma precisão de menos de 0,3%. A aplicação exclusiva do Oxford Instruments da tecnologia de corrente redemoinha minimiza os efeitos do substrato, que está tornando a medição precisa e não afetada pela geometria da peça. Além disso, o instrumento geralmente não requer calibração em um substrato de ferro. Projetado para revestimento de metal difícil de medir, a sonda ECP-M mede quase todos os revestimentos de metal em substratos de ferro, como zinco, níquel, cobre, cromo e cádmio. Sondas menores fornecem as medições convenientes para superfícies muito pequenas, especialmente moldadas ou ásperas.
