Como funciona o transdutor combinado

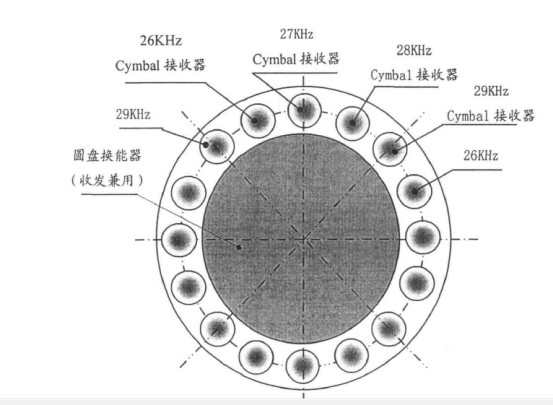

A frequência ressonante e a largura de banda detransdutores ultra-sônicos.são selecionados do disco cerâmico piezoelétrico PZT-5A polarizado na direção da espessura como o transdutor, e o raio r do disco cerâmico piezoelétrico é de 6 mm e tem uma espessura h. A altura da superfície externa da cavidade interna é R, o raio R da cavidade interna é de cerca de 5 mm, o raio da superfície superior é Rz = 1. 5 mm, e a altura da cavidade interna é h = 0. 5mm, a frequência de ressonância axial do transdutor pode ser expressa como os outros parâmetros não são inalterados, e apenas a espessura HL do shell fino é alterada. Então, a frequência de ressonância axial é linear com a espessura de shell fina HL, para obter cada um atransdutor de vazão ultra-sônico.de diferentes freqüências ressonantes podem ser primeiro estampadas e formadas a partir de uma tira de bronze de alta elasticidade com uma espessura de 0,35 mm, e então a espessura hl da casca fina é alterada por moagem manual para tornar a ressonância axial do transdutor as freqüências de 26 KHz, 27 kHz, 28 kHz e 29 kHz indicam que este método de moagem manual é viável para a fase de prototipagem do protótipo, mas não é adequado para a produção em massa. O transdutor combinado da estrutura combinada é um transdutor de disco como transdutor principal para transmissão e recebimento de sinais ultrassônicos com uma determinada largura de banda; Uma largura de banda de cerca de 1 kHz (estado de emissão) e uma frequência de ressonância central de 26 kHz, 27 kHz, 28 kHz e 29 transdutores. CHz. Címbis atuam como receptores auxiliares para receber sinais de eco do Doppler. Para melhorar a sensibilidade dos transdutores do receptor auxiliar são distribuídos uniformemente sobre uma circunferência de raio de 100 mm, escalonados em quatro freqüências ressonantes diferentes, como no transdutor principal nas duas extremidades do transdutor. Camadas de correspondência acústicas apropriadas e materiais de apoio devem ser aplicados.

O princípio de funcionamento do combinadoSensor ultra-sônico para tanque de combustívelé excitar o transdutor de disco com uma frequência central de 23. 5 kHz sinal de pulso de alta tensão, de modo que transmite ondas ultra-sônicas para fora, e os transdutores principais e auxiliares recebem conjuntamente os sinais de eco gerados pelo alvo. . Como a faixa de frequência combinada do transdutor combinado é uma superposição das bandas do transdutor primário e secundário, pode receber um sinal de eco de 22-29. 5 kHz. Quando o alvo de medição é estacionário ou a velocidade em movimento é lento, a frequência do sinal de eco cairá dentro da faixa de freqüência de trabalho do transdutor principal, quando o transdutor auxiliar não funciona; E quando o alvo de medição se move a uma velocidade mais alta, no momento, devido ao efeito Doppler, a faixa de freqüência do sinal de eco pode cair fora da faixa de frequência do transdutor principal. Neste momento, o transdutor auxiliar funciona como um \"pick-up\" para receber ecos de que o transdutor principal não pode perceber. De fato, osensor de nível de óleo ultra-sôniconão é apenas altamente sensível no estado receptor, mas também tem uma largura de banda maior do que isso no estado de transmissão. Assim, mesmo que o alvo estático seja medido, o transdutor ainda tem uma pequena quantidade de saída, que é benéfica para melhorar a sensibilidade do transdutor combinado.
