Estudo sobre emissão acústica de propagação de crack em materiais cerâmicos piezo sob estresse térmico (2)

Características de emissão acústica da propagação de crack quando o sensor de temperatura muda lentamente.

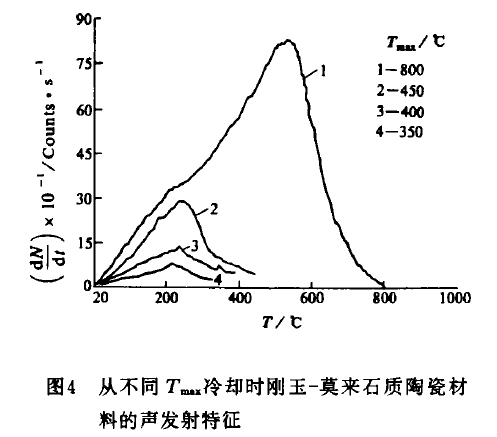

Quando é aquecido a diferentes temperaturas máximas t max, e depois resfriado lentamente, as características de emissão acústica do processo de propagação do microcracto são mostradas na Figura 4. Quando Tmax <50 0 ℃, o sinal de emissão acústica detectado tem um pico na faixa de temperatura de 1 80 ~ 2700 ℃, está indicando que o crescimento e a expansão dos mictracracos concentram-se principalmente em torno de 200 ℃ e, portanto, nesta faixa de temperatura, despertando sinais de emissão acústicos ricos, quando tmax = 80 ℃, o sinal de emissão acústica obviamente mudou-se para A região de alta temperatura, e o valor máximo da taxa de contagem de emissões acústicas apareceu na faixa de temperatura de 500 ~ 600 ℃, indicando que o crescimento e a expansão dos mictrocrochos concentraram-se principalmente em 500-600. ℃. Também pode ser visto da Figura 4 que quanto maior o Tmax, mais forte o sinal de emissão acústica.

Quando a amostra deTira piezoelétrica de baixa frequênciaÉ lentamente resfriado, os mictrocrochos são causados ​​principalmente pelo estresse térmico causado pelas diferenças nos coeficientes de expansão térmica das várias fases no boleto de porcelana. A difração de raios X e o método HF foram utilizados para analisar quantitativamente a composição de cristal de cerâmica piezo e teor de fase de vidro da amostra. Os resultados mostraram que o cristal cerâmico piezo continha cerca de 3,5% da fase de cristal de quartzo (veja a tabela na próxima página). A fase de cristal da fase de cristal de quartzo é transformada em 5 70 ℃ e 1800-1270 ℃, respectivamente. Portanto, o coeficiente de expansão térmica da fase de cristal de quartzo mudará grandemente em torno dessas duas temperaturas, o que causará o estresse térmico. O pico do sinal de emissão acústica mostrado na Figura 4 corresponde a estes dois intervalos de temperatura da transformação de cristal de quartzo, que indica que na faixa de temperatura de transformação de cristal piezo de quartzo, o estresse térmico em torno das partículas de quartzo se desenvolverá para causar uma grande quantidade de rachaduras, que estimulam um rico sinal de emissão acústica. A curva de emissão acústica reflete plenamente o processo dinâmico de formação de microcracia na amostra sob estresse térmico. Quando a temperatura é levantada para diferentes Tmax, as micro-rachaduras geradas durante o processo de resfriamento do boleto de porcelana serão curadas para diferentes graus. Quanto maior o tmax, maior o grau de cicatrização de micro-rachadura. Quando está esfriando, as micro-rachaduras são formadas novamente. Quanto mais energia for liberada, então o sinal de emissão acústica da amostra durante o resfriamento aumenta com o aumento do Tmax.

4. Conclusão
As características de emissão acústica dos materiais cerâmicostransdutor de disco piezo.sob estresse térmico refletem o processo de propagação e propagação de crack dentro do material:

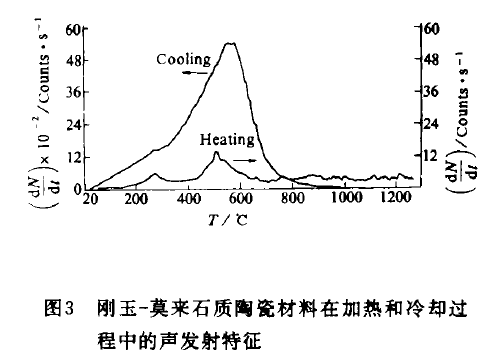

(1) A formação e o crescimento de rachaduras em materiais cerâmicos de coritum-mullite sob estresse térmico ocorrem principalmente durante o processo de resfriamento, e o valor máximo da taxa de contagem de emissões acústicas durante o processo de resfriamento é de cerca de 400 vezes que durante o processo de aquecimento.

(2) Quando o tamanho do grão diminui, a propagação e propagação de rachaduras em materiais cerâmicos submetidas a estresse térmico é gradualmente suprimida a uma faixa menor.

(3) Em condições de extinção, as características de emissão acústica da expansão do estado estacionário e a propagação de instabilidade das crack emblema causadas por estresse térmico são consistentes com a tendência de mudança de força da amostra sob choque térmico.
