Multi-array Ball Crown Array de Hifu Piezo

Para a matriz de dome multi-array deCerâmica de Hifu Piezo.O arranjo de matriz diferente significa que a matriz tem características estruturais diferentes, e características estruturais diferentes corresponderão a diferentes características de campo de som de matriz, como o mesmo foco, diferentes comprimentos focais, diferentes faixas de deflexão e lobos de grade diferentes. Assim, cada arranjo diferente de elementos de matriz mencionados no arranjo retangular proposto por Ebinni, quase-aleatório proposto por Fink.

O arranjo de elementos da matriz é proposto por arranjo de denso em forma de anel, e o arranjo de elementos de coroa esféricos organizados por nós, cada um dos quais tem diferentes características de campo de som. Compreender as vantagens das características de campo de som ultrassônico do arranjo de matriz de elementos de coroa esférica é comparado com outros arranjos, e a relação entre as características estruturais do modelo de matriz ultra-sônico da coroa esférica e as características de campo de som ultra-sônico. Essas duas questões-chave estão otimizando a coroa esférica ideal. A estrutura de matriz de rosto tem uma função orientadora. Esta seção compara as características do campo de som doultrassom focado de alta intensidadee as características de campo de som da matriz retangular e explora as vantagens do modelo de matriz ultra-sônica da coroa esférica em termos de características de campo de som. Além disso, também estudamos os parâmetros característicos estruturais do modelo de matriz F. O efeito do número nas características do campo de som.

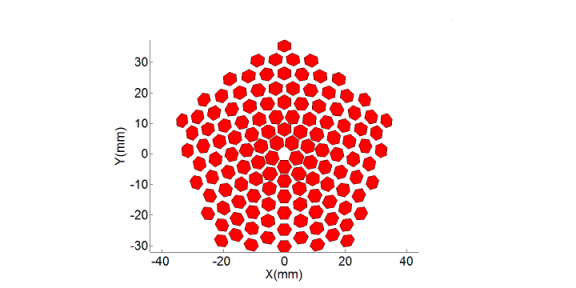

Para array de coroa de bola a; O número do elemento da matriz é 130, o raio do elemento da matriz é de 2,5 mm, o raio da curvatura é de 60 mm, f-número dois é 0,81.

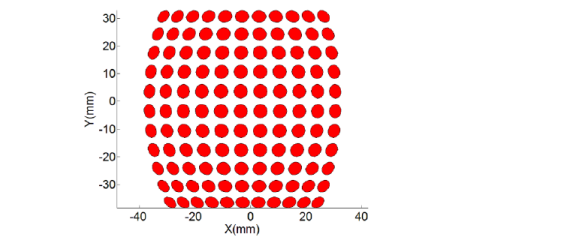

Para a matriz retangular B, o número de elementos é 121, o raio do elemento é de 2,5 mm, e o raio da curvatura é de 60 mm, f número dois é 0,81. O arranjo doCerâmica de Piezo Hifu para Belezaé um modelo de matriz retangular proposto por Emad S. Ebbini.

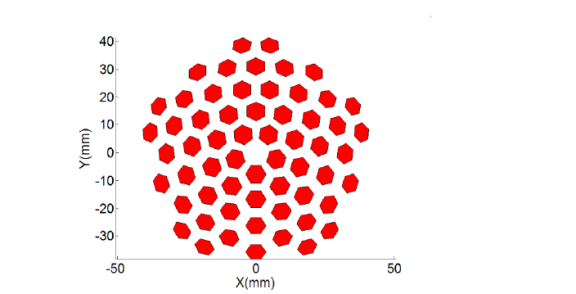

Array da coroa de bola d; O número do elemento da matriz é 90, raio do elemento da matriz é de 3,7 mm, raio de curvatura é de 60 mm, F-número dois é 0,72

Então definimos o campo de som deTratamento de beleza Hifu.com base no qual analisamos os dois problemas a seguir.

(1) No modo de foco de ponto único, a focagem deElemento cerâmico piezoelétrico Hifu
é desviado na direção positiva do eixo X, respectivamente, dentro da faixa de cálculo do campo de som especificada.Two-dimensional tempo picos de matriz de coroa esférica A e array retangular B a 0 mm, 4 mm, 6 mm, 9mm. Distribuição da pressão sonora. Ao comparar as características do campo de som das estruturas de matrizes com diferentes elementos de matriz e outros parâmetros estruturais com a mesma estrutura ou estrutura similar, as vantagens do arranjo de elementos esféricos e de arbor nas características de campo sólido são exploradas.
