O princípio de funcionamento do transdutor ultra-sônico de tempo 1D e sua aplicação nos eletrodomésticos inteligentes (2)

2. Resistente à poluição por óleo e interferência de luz ambiente

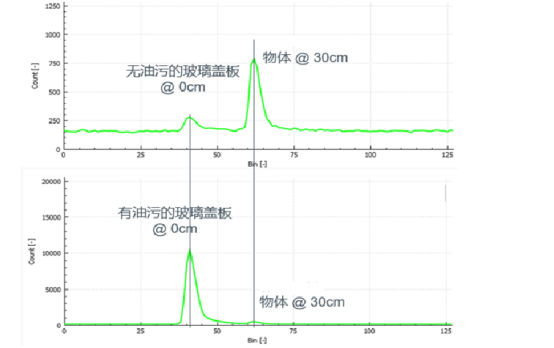

O TMF8801 não precisa de calibração de mancha e tem características anti-manchas. Porque o primeiro sinal refletido do transdutor ultrassônico da Teel é sempre o valor de retorno da tampa de vidro, e a mancha e a tampa de vidro tornam-se um todo como o primeiro sinal refletido. Somente após a mancha, o primeiro sinal refletido será muito forte, o que é relativamente mais fraco do que o segundo pico de sinal refletido do objeto de medição. O algoritmo incorporado de TMF8801 mede a diferença horária entre os dois picos de sinal retornados, portanto, manchas não interferirão na operação de TMF8801.

Figura 4: Diagrama de demonstração de saída de dados

Além disso, são emitidos fonte de luz infravermelha tem um comprimento de onda de 940 nm, e a luz infravermelha de 940 nm tem menos componentes na luz ambiente, e a interferência será relativamente pequena.

3. Medição quase segmentada e distante

O TMF8801 possui um algoritmo embutido que pode alternar automaticamente entre os modos de curto prazo e de longa distância de acordo com os resultados da medição, tornando o cálculo de quase e longa distância mais precisa.

4. Calibração automática

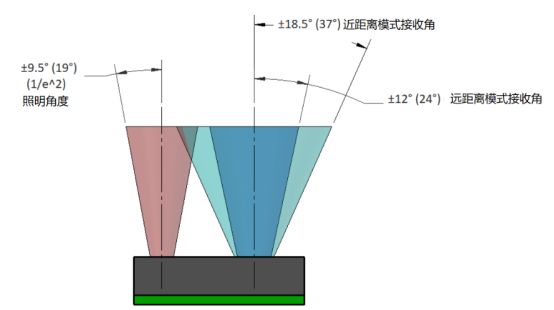

Existem dois tipos de calibração. Uma é a calibração do tempo. O transdutor ultra-sônico de curto alcance calcula principalmente a distância no momento em que o laser infravermelho é disparado e refletido de volta. Portanto, a precisão do relógio embutido é muito alta. Para evitar o desvio do relógio, o TMF8801 usará automaticamente o relógio do sistema como a calibração, a calibração em tempo real. A outra é a calibração óptica única da linha de produção, que não requer participação humana. Só precisa garantir que ele esteja em um ambiente escuro ou escuro, e não há obstrução dentro de 40cm, então o software pode acionar a calibração. Além disso, o TMF8801 é limitado pelo ângulo de iluminação, e várias vezes Os sensores de vôo podem ser colocados para expandir o ângulo de detecção.

Aplicação do sensor 1D de tempo de vôo na TV
Em agosto de 2019, é lançado a \"screen inteligente \" da TV de honra, que empurrou a TV inteligente para um novo nível, interação de voz fria, interação mágica entre telefones celulares e telas grandes, controle conjunto de casas inteligentes, levantando câmeras Para tirar fotos, etc. Se estiver equipado com um sensor ultrassônico de tempo 1D, mais cenários de aplicação podem ser realizados.
Como todos sabemos, a distância para assistir TV está relacionada à saúde dos olhos. Quanto mais perto da TV, mais forte a contração dos músculos reto nos olhos, e quanto mais provável é causar fadiga visual. Especialmente para crianças, se eles têm autocontrole insuficiente, eles se aproximam inconscientemente TV. Se a TV estiver equipada com um esquema que possa detectar se um objeto é fechado, uma vez que um objeto esteja dentro de um determinado intervalo, ele será automaticamente diminuirá ou desligará a luz de fundo do visor e emitirá um aviso para lembrar as crianças para ficar longe da TV e proteger a visão deles.
Equipado com vários sensores ultra-sônicos de tempo de 1D na TV inteligente pode detectar a distância de objetos em movimento que estão constantemente se aproximando de múltiplos ângulos, de modo a fazer respostas correspondentes.

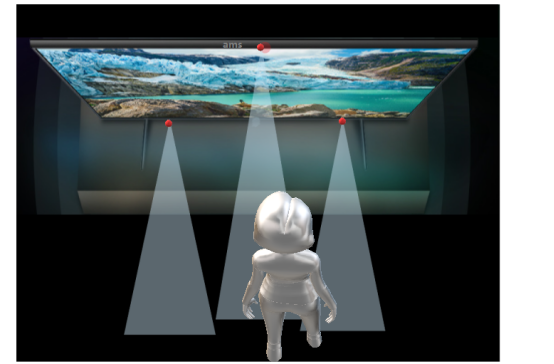

Figura 6: O efeito de vários sensores de tempo de 1D na TV
Além da detecção de proximidade do corpo humano, o sensor ultra-sônico de tempo 1D também pode ser usado com uma câmera de TV inteligente para obter autofocus. Atualmente, existem duas soluções de focagem da câmera mainstream. Um é baseado no dispositivo de imagem de semicondutores CCD. Ele usa o princípio da reflexão da luz do objeto. A luz refletida pelo objeto é recebida pelo CCD do sensor ultra-sônico na câmera e processado pelo computador para conduzir o foco elétrico. O dispositivo se concentra. Como os pixels da câmera ficam cada vez mais alto, o tempo de foco se tornará mais longo e mais longo. O outro é uma solução de foco para medição de distância ultra-sônica. Usando um sensor de tempo 1D de vôo, o sensor de distância de focagem pode ser diretamente dado, o que melhora a velocidade de foco. Em comparação com outras soluções de foco, a velocidade é mais rápida e o custo é menor.O desenvolvimento da casa inteligente expandiu o mercado de aplicativos de sensores, e como membro da família do sensor, os transdutores de proximidade ultra-sônicos de tempo 1D têm um Gama de cenários de aplicação e pode ser aplicado a muitos eletrodomésticos diários, atualizando ainda mais a indústria doméstica inteligente e ajudando os eletrodomésticos.
