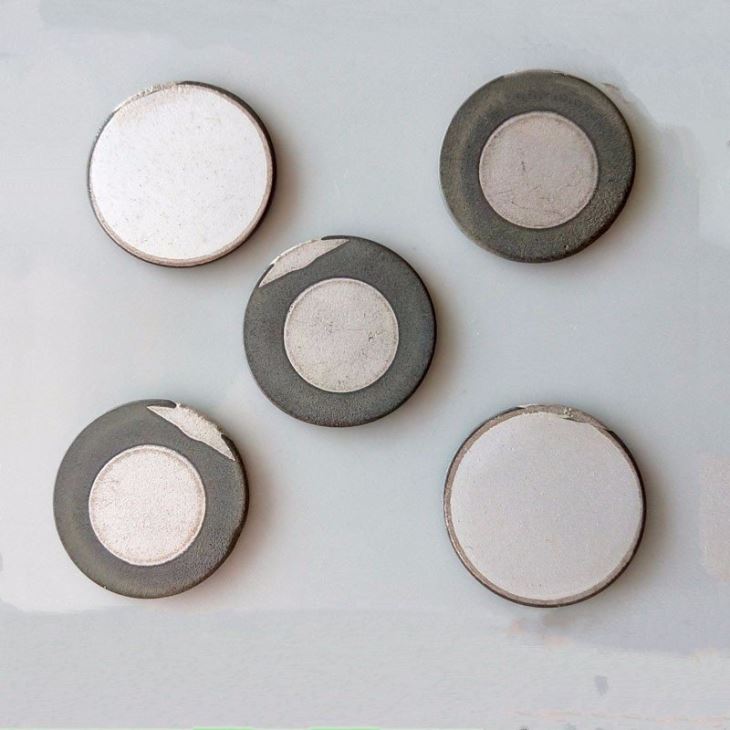

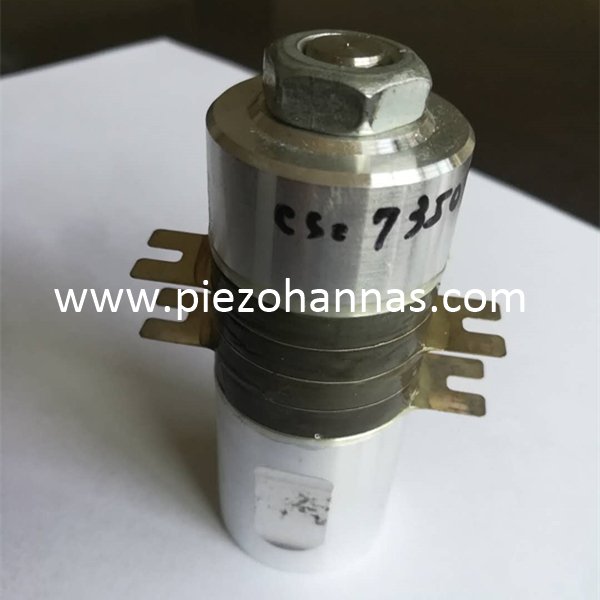

Se duas placas alongadas piezoeléctrico de cerâmica da mesma espessura e polarização estão ligados entre si, de vibração de flexãotransdutor de placa ultra-sônica.pode ocorrer quando um dos dois é esticada e a outra é reduzido por aplicação de um campo eléctrico excitante. Tal como mostrado na Figura 3a, as duas pastilhas de cerâmica estão ligados são polarizados no sentido oposto e ligado em série à fonte de alimentação. A Figura 3B mostra a ligação em paralelo de doisanel sensor piezoelétricocom a mesma direcção de polarização. Em ambas as folhas adesivas de cerâmica, e apenas um dos campos eléctricos é excitado para gerar vibração de flexão. Da mesma forma, a ligação de duas folhas de cerâmica piezoeléctrica para uma folha fina de metal ou de ligação de uma folha de cerâmica a uma fina folha de metal também pode gerar vibração de flexão.

A relação entre a frequência de ressonância fr do modo de vibração de flexão e a espessura l comprimento da folha e a espessura t total da folha adesiva é que onde N é uma constante lt frequência. o modo de vibração de espessurapiezo sensor de esferaé adequado para o intervalo de 500 Hz a 100 kHz. O tamanho deste tipo de vibrador é geralmente (k é a largura da peça de cerâmica). A característica da espessura de cisalhamento vibração modo é que a superfície do eléctrodo é paralelo à direcção de polarização. Sob a acção do campo eléctrico alternado, a cerâmica piezoeléctrica gera a vibração de corte no sentido da espessura. O modo de corte de espessuratransdutor piezoeléctrico de alta temperaturaé relativamente fácil de ser excitado e é utilizada principalmente na gama de alta frequência de 10 a 60 kHz, e não será descrito aqui em detalhe. No medidor distância de ultra-sons, o transdutor de ultra-sons piezoeléctrico emite ondas, e a amplitude de vibração o transdutor é obrigado a ser grande. Portanto, é preferível adoptar um modo de vibração de flexãopiezo bilaminar para acústica abrangente. Ao mesmo tempo, uma vez que a impedância acústica de ar é extremamente baixa, é impossível para um material típico piezoeléctrico para conseguir correspondência de impedância com ele, e por isso, também tem de ser realizado por meio de uma camada de transição.

Verificou-se que a folha cerâmica piezoelétrica e a fina folha de metal são ligadas juntas. Usando a cerâmica piezoelétrica como a fonte de excitação, um modo de vibração de flexão pode ser gerado, uma amplitude maior é obtida, e a impedância acústica do piezo HIFU para o dispositivo Therary é menor, e a impedância acústica que corresponde com o ar pode ser alcançado. . Este artigo é o uso de folha de cerâmica e formulário de estrutura de metal fina de metal, seu diagrama esquemático mostrado na figura 4. A folha de metal fina também pode atuar como um filme protetor, que protege as cerâmicas e eletrodos piezoelétricos, prevenindo o desgaste e os danos . Seu material pode usar liga de titânio de cromo de níquel de alta estabilidade. Como a folha de metal é mais fina, a taxa de transmissão recíproca à pressão do som é maior, então a folha de metal é projetada para ser muito fina, geralmente cerca de 0,1 mm.
