Plataforma de simulação de campo de som do tratamento HIFU

Modelo de cálculo de campo de som da matriz única

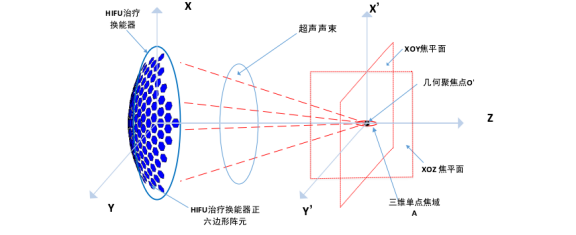

No design estrutural do cristal piezoelétrico ultra-sônico Hifu, o método aproximado de cálculo do campo de som pode rapidamente prever o campo sólido da sonda, especialmente para pontos de observação localizados no campo distante; Além do método de cálculos de elementos finitos precisos e complexos, o método de cálculo aproximado do campo de som pode permitir que os pesquisadores observem claramente a chave para afetar a distribuição do campo de som. Que são muito úteis para sonda de design. Longe do som de campo para excitação de sinal sinusoidal.Análise é um método de cálculo aproximado comumente usado. É uma solução numérica para aproximar a pressão sonora de uma frequência ressonante Hifu piezoelétrica no campo distante. Este método também é a base teórica para o estabelecimento do modelo de cálculo de campo de som da matriz. A festa será descrita em detalhes abaixo. O princípio de resolver a lei. A imagem mostra o modelo de campo de som espacial de um único elemento.

Primeiro, introduza as restrições do piezo focado de alta intensidade,

(1) O ponto de observação está no ponto de espaço do campo distante da fonte de som S;
(2) A fonte de som S é um elemento de matriz planar cujo modo de vibração principal é paralelo à direção positiva do eixo z;
(3) O sinal de excitação do elemento da matriz é um sinal sinusoidal de frequência única;
(4) O campo de som da fonte de som planar é equivalente ao resultado do campo de som do seu painel de superfície;
(5) O meio de transmissão do alto-falante do transdutor de Piezo HIFU é um guia de onda infinitamente grande e uniforme com características de atenuação acústica.
