Princípio e aplicação de transformador cerâmico piezoelétrico

Princípio do transformador cerâmico piezoelétrico

Transformador cerâmico piezoelétricoé um novo tipo de dispositivo com chip que compreende baixa tensão de entrada e de saída de alta tensão através da conversão de energia secundária de energia eléctrica --- --- energia mecânica energia eléctrica. A sua estrutura básica tem muitas formas de acordo com a direcção forma, eléctrodo e polarização, entre os quais o transformador piezoeléctrico com uma estrutura em folha longa é a mais utilizada. Ele tem uma estrutura simples, é fácil de fabricar, e possui um elevado rácio de step-up.

Em comparação com o tradicional transformador eletromagnético, os materiais, estrutura do produto, tecnologia de processo e princípio de trabalho do transformador cerâmico piezoelétrico são diferentes. Os principais materiais utilizados em transformadores eletromagnéticos são materiais magnéticos e materiais condutores, que são usados ​​como o núcleo e o enrolamento da estrutura, respectivamente, e a forma de conversão de energia é elétrica elétrica elétrica. Os principais materiais utilizados em transformadores cerâmicos piezoelétricos são materiais cerâmicos piezoelétricos binários (PZT), como chumbo zirconato de titanato, materiais cerâmicos piezoelétricos ternários (PCM, PSM) -que é, adicionar outros elementos e quatro com base na cerâmica piezoelétrica baseada em elementos PZT Materiais (PMMN), etc. O produto é feito por sinterização de alta temperatura e polarização de alta pressão, e seu modo de conversão de energia é eletromecânico-elétrico.it pode ser visto que a conversão energética do transformador eletromagnético precisa ser concluída em um Espaço tridimensional ortogonal de acordo com sua forma estrutural, e o transformador cerâmico piezoelétrico pode realizar a conversão de energia em um plano. Portanto, o transformador cerâmico piezoelétrico é fácil de projetar em uma estrutura tipo chip.

O princípio de funcionamento do transformador cerâmico piezoelétrico é utilizar as características do efeito piezoelétrico positivo de material cerâmico piezoelétrico e efeito piezoelétrico reverso. O chamado efeito piezoelétrico positivo é que este material PZT gera carga ou tensão sob a ação (ou deformação) da força, e o efeito piezoelétrico reverso é que o material deformação ou vibra quando uma tensão é aplicada. O princípio de funcionamento do transformador cerâmico piezoelétrico é usar as características positivas e reversas do efeito piezoelétrico do material cerâmico piezoelétrico, projetando as características de orientação do eletrodo e a direção de polarização do corpo cerâmico piezoelétrico, e usando o efeito piezoelétrico reverso para fazer a fase com o terminal de entrada. O corpo cerâmico piezoelétrico conectado gera vibração mecânica sob a ação da tensão e, em seguida, o efeito piezoelétrico positivo faz com que o corpo cerâmico piezoelétrico conectado ao terminal de saída para gerar uma tensão. Quando a impedância do terminal de entrada e do terminal de saída não são iguais, a tensão e corrente em ambas as extremidades também não são iguais, percebendo assim a função de alteração da magnitude da tensão e corrente entre o terminal de entrada e o terminal de saída.

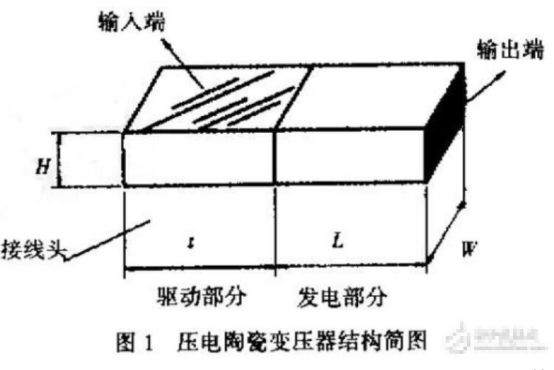

Estrutura de transformador cerâmico piezoelétrico
O transformador piezoeléctrico de cerâmica utiliza materiais piezoeltricos, que utiliza as características de conversão electromecânicos, e coopera com a parte vibratia do componente e o motor da parte de geração de energia para realização de desenho de polarização. A tensão de entrada faz com que a peça piezoeléctrico em estado de ressonância, e então o efeito piezoeléctrico positivo vai alterar a alta tensão convertido em tensão de saída, de modo a atingir o efeito de transformação de tensão.
