Qual é o oscilador cerâmico piezoelétrico

Uma cerâmica piezoelétrica é um corpo ressonante, e quando é usado como um elemento piezoelétrico, é chamado de vibrador piezoelétrico ou um vibrador cerâmico piezoelétrico. Com as características de ressonância, muitos dispositivos podem ser fabricados, como filtros, transformadores cerâmicos piezoelétricos e assim por diante.Parâmetros de desempenho de cerâmica piezoelétricaOscilador incluindo o coeficiente de acoplamento eletromecânico são parâmetros refletindo a relação de conversão entre energia mecânica cerâmica piezoelétrica e energia elétrica. É definido como a proporção da densidade de energia de interação eletromecânica (também chamada de densidade de energia piezoelétrica) para a média geométrica da densidade de energia elástica e a densidade de energia dielétrica. O coeficiente de acoplamento eletromecânico não está apenas relacionado ao desempenho do material piezoelétrico, mas também relacionado ao modo de geometria e vibração do vibrador piezoelétrico. Portanto, os coeficientes de acoplamento eletromecânico são correspondentes aos vibradores de diferentes formas e modos de vibração são diferentes.

O fator de qualidade mecânico é a perda mecânica doPZT5 Material Piezo Cerâmicaoscilador. É um dos parâmetros importantes para medir o desempenho do material cerâmico piezoelétrico. A freqüência constante N é o produto da frequência ressonante do oscilador cerâmico piezoelétrico e a dimensão ao longo da direção de vibração é constante. Esta constante é chamada de constante de frequência. A constante de frequência só está relacionada à natureza do material e do modo de vibração. A capacitância estática eletrostática C0 C0 reflete principalmente a constante dielétrica do material piezoelétrico. O tamanho da capacitância estática C0 não está relacionado apenas ao desempenho do material cerâmico piezoelétrico, mas também relacionado à geometria do vibrador. No projeto de filtro, afeta diretamente o nível de impedância do filtro.

Largura de banda relativa.

A largura de banda relativa domaterial cerâmico piezo.O vibrador é a diferença entre a frequência ressonante paralela e a frequência ressonante da série dividida pela frequência ressonante da série.

Seu tamanho está relacionado à formulação do material, o processo de fabricação e o modo de vibração. A perda dielétrica e o fator de qualidade elétrica são as perdas dielétricas causadas pelo aquecimento doCerâmica piezoelétrica PZT.sob um campo elétrico alternado. A perda dielétrica consiste em perda de polarização e perda dielétrica. A perda dielétrica é geralmente expressa pelo ângulo de perda. Existem dois circuitos equivalentes e métodos de cálculo: circuito equivalente serial e circuito equivalente paralelo.

(1) circuito equivalente serial

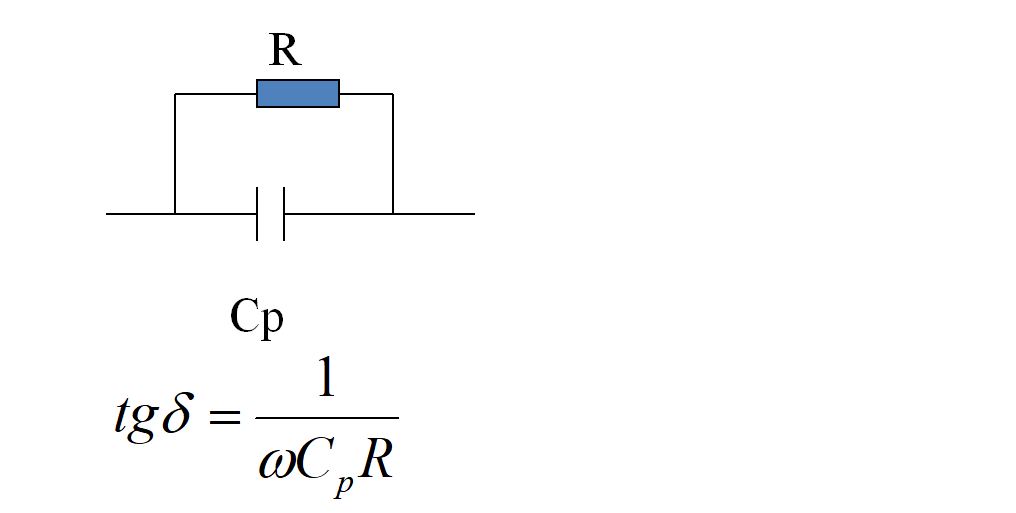

CP e R são a capacitância estática e resistência à perda do circuito equivalente paralelo, respectivamente. O recíproco da perda dielétrica tangente 1 / tan Δ é chamado de fator de qualidade elétrica QE deestoque piezo cerâmica..
