Tela de toque para aplicações cerâmicas piezoelétricas

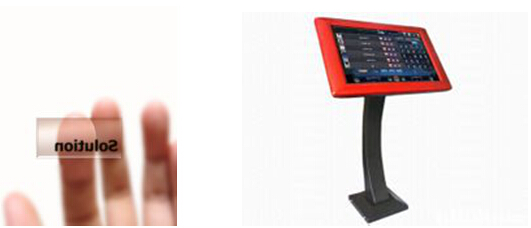

Tela de toque (também conhecida como \"Touch Screen \", \"Touch Painel \") é um dispositivo de exibição de cristal líquido indutivo que pode receber sinais de entrada, como contatos. Quando um botão gráfico na tela é tocado, o sistema de feedback haptic pode dirigir vários dispositivos conectados de acordo com um programa pré-programado, que pode ser usado para substituir os painéis de botões mecânicos e usar telas de exibição de cristais líquidos para criar áudio e vídeo dinâmico efeitos.

A tela de toque dá ao novo visual multimídia e é um novo dispositivo interativo multimídia muito atraente. É usado principalmente para consulta de informações públicas, escritório de liderança, controle industrial, comando militar, jogos de vídeo, música e ordem, ensino multimídia, pré-venda de imóveis, etc.

Telas de toque são distinguidas de princípios técnicos dePiezo Cerâmico Disce pode ser dividido em cinco tipos básicos: tecnologia de sensor de pressão de vetor telas de toque, telas de toque de tecnologia resistiva, telas de toque de tecnologia capacitiva, telas de toque de tecnologia infravermelha e telas de toque de tecnologia acústica de superfície. Entre eles, a tela de toque de tecnologia de sensor de pressão de vetor retira-se do palco histórico;
O posicionamento de tela de toque de tecnologia resistiva é preciso, mas seu preço é bastante alto, e tem medo de arranhar e danos;

O design de tela de toque de tecnologia capacitiva é razoável, mas seu problema de distorção de imagem é difícil de ser resolvido fundamentalmente; a tecnologia infravermelha de tela sensível ao toque é barata, mas seu quadro é frágil, é fácil produzir interferências de luz, e é distorcida sob condições curvas;

A tela de toque de onda acústica de superfície resolve vários defeitos das telas de toque anteriores e não é fácil de ser danificada. É adequado para várias ocasiões. A desvantagem é que se as gotículas de água e poeira na superfície da tela fizerem a tela sensível ao toque ou até mesmo não funcionar. O seguinte introduz brevemente os tipos acima de telas de toque:

Tela de toque resistiva

Essa tela de toque usa a sensação de pressão para controle. A parte principal de uma tela sensível ao toque resistiva é uma tela de filme fino resistiva que corresponde à superfície de exibição. Este é um filme composto multi-camada. Ele usa uma camada de vidro ou placa plana de plástico dura como a camada de base, e a superfície é revestida com uma camada de metal transparente de óxido (camada condutora transparente (resistência), que é coberta com um endurecimento de superfície externa e resistente a riscos A camada de plástico, sua superfície interna também é revestida com um revestimento, e há muitos pequenos (menos de 1/1000 polegadas) transparentes entre os pontos de isolamento separam as duas camadas condutoras umas das outras. A chave da tela de toque resistiva é a tecnologia de toque resistiva. . Materiais de revestimento condutores transparentes comumente usados ​​são ITO, óxido de índio, transmitância de luz é de 80%, e depois diminui quando é mais fino, e aumenta a 80% quando a espessura é de 300 angstroms.

Limitações de telas resistivas

A desvantagem comum de telas de toque resistivas é que, como a camada externa do filme composto, as pessoas que não sabem muito ou usam um toque acentuado podem arranhar toda a tela de toque e causar sucata. No entanto, dentro dos limites, o zero só vai machucar a camada condutora externa. O arranhão da camada condutora externa é irrelevante para a tela sensível ao toque resistiva de cinco fios, e é fatal para a tela sensível ao toque resistiva de quatro fios.

Tela de toque capacitivo

Funciona usando a atual indução do corpo humano. A tela de toque capacitiva é uma tela de vidro composta de quatro camadas. A superfície interna e o interlayer da tela de vidro são cada revestido com uma camada de ITO. A camada mais externa é uma fina camada de camada protetora de vidro de sílica. O revestimento do iTo Interlayer é usado como superfície de trabalho. Quatro eletrodos, a camada interna do ITO é uma camada de blindagem para garantir um bom ambiente de trabalho. Quando um dedo toca a camada de metal, devido ao campo elétrico do corpo humano, o usuário e a superfície da tela de toque formam um capacitor de acoplamento. Para corrente de alta frequência, o capacitor é um condutor direto, então o dedo desenha uma pequena corrente do ponto de contato. Esta corrente está fluindo dos eletrodos nos quatro cantos da tela sensível ao toque, e a corrente fluindo através dos quatro eletrodos é proporcional à distância do dedo para os quatro cantos. O controlador calcula a posição do ponto de toque através do cálculo preciso das quatro proporções atuais.

Defeitos de telas de toque capacitivas

As telas de toque capacitivas têm melhor transmitância e clareza de luz do que telas resistivas de quatro fios. Claro, eles não podem ser comparados com telas de ondas acústicas de superfície e telas resistivas de cinco fios. As telas capacitivas têm reflexos sérios. Além disso, a tela de toque composta de quatro camadas de tecnologia capacitiva tem transmitância não uniforme de luz em vários comprimentos de onda, e há um problema de distorção de cores. Devido ao reflexo da luz entre camadas, os personagens da imagem são desfocados.

Tela de toque infravermelho

Nos primeiros conceitos, as telas de toque infravermelho tinham limitações técnicas, como baixa resolução, métodos de toque limitados e suscetíveis a interferência ambiental e mau funcionamento, uma vez que se desvaneceram do mercado. Depois disso, a segunda geração de telas infravermelhas resolveu parcialmente o problema da interferência anti-luz. A terceira e quarta gerações também melhoraram o desempenho de resolução e estabilidade do transdutor de disco piezo, mas eles não fizeram um salto qualitativo em indicadores-chave ou desempenho abrangente. No entanto, qualquer pessoa que conhece a tecnologia Touch Screen sabe que as telas de toque infravermelho não são afetadas por eletricidade atual, tensão e estática e são adequadas para condições ambientais duras. A tecnologia infravermelha é a última tendência de desenvolvimento de produtos de tela sensível ao toque. Telas de toque usando tecnologias acústicas e de outras materiais têm suas barreiras insuperáveis, como danos e envelhecimento de um único sensor, medo de contaminação da interface de toque, uso destrutivo e manutenção complicada. Enquanto a tela sensível ao toque infravermelho realmente alcança alta estabilidade e alta resolução, certamente substituirá outros produtos técnicos e se tornará o mainstream do mercado de tela sensível ao toque.

Tela de toque de onda acústica de superfície

Onda acústica 1.Surface.

Onda acústica de superfície, um tipo de onda ultrassônica, uma onda de energia mecânica que se propaga superficialmente na superfície de um meio (como um material rígido, como vidro ou metal). Através da base triangular em forma de cunha (estritamente projetada de acordo com o comprimento de onda da onda de superfície), a emissão de energia acústica de superfície de ângulo direcional pode ser alcançada. O desempenho da onda acústica de superfície é estável, fácil de analisar e tem características de frequência muito nítidas no processo de transmissão de ondas de cisalhamento. Em 2013, a aplicação de testes não destrutivos, imagem e Waver se desenvolveu rapidamente. A tecnologia como materiais condutores e tecnologia de detecção foi bastante madura. A parte de tela de toque da tela de toque de onda acústica de superfície pode ser uma placa plana plana, esférica ou cilíndrica, que é instalada na frente do ecrã CRT, LED, LCD ou plasma. O canto superior esquerdo e o canto inferior direito da tela de vidro são respectivamente fixados com transdutores de transmissão ultra-sônicos verticais e horizontais, e o canto superior direito é fixado com dois transdutores receptores ultra-sônicos correspondentes. Os transdutores ultra-sônicos de transmissão e recebimento aqui são feitos de cerâmica piezoelétrica. Os quatro perímetros da tela de vidro são gravados com listras de reflexão muito precisas em um ângulo de 45 ° de esparsos para espaçamento densamente.

2. Princípio de trabalho da tela de toque de onda acústica de superfície

As folhas cerâmicas piezoelétricas colocadas nos quatro cantos ou lados da tela de toque são usadas como pontos de suporte e pontos de detecção da tela sensível ao toque. Quando uma força externa toca a tela sensível ao toque, uma força é gerada no ponto de contato, e as posições dos pontos de contato são diferentes, resultando em diferentes razões de tensão geradas pelas quatro peças cerâmicas de piezo. O princípio da carga de superfície ou geração de tensão dos transdutores cerâmicos piezoelétricos é determinado com base no efeito piezoelétrico do material cerâmico piezoelétrico. Ao medir a tensão gerada pelas quatro peças cerâmicas de piezo, a posição específica do ponto de contato pode ser calculada, e a magnitude da força pode ser conhecida ao mesmo tempo. Ao alterar as bordas crescentes e caindo da forma de onda de tensão formada na cerâmica piezo, a velocidade da mudança de força ou a aceleração do sensor de força pode ser obtida. Determinando a posição e a intensidade do ponto de contato, o objetivo do toque é finalmente alcançado. Além disso, o efeito desse novo tipo de toque é diferente do toque tradicional. Não só pode sentir com precisão a posição do ponto de toque, mas também a magnitude e aceleração da força. A dimensão tátil aumenta.

3. Características de tela de toque de onda acústica de superfície

4.

Alta definição e boa transmitância de luz. Alta durabilidade, boa resistência a riscos (comparada com a película superficial de resistência, capacitor, etc.). Responsivo. Não afetado por fatores ambientais, como temperatura e umidade, alta resolução, vida longa (50 milhões de vezes sob boa manutenção); Transmitância de luz alta (92%), pode manter a qualidade de imagem clara e transparente; Nenhum desvio, só precisa ser instalado uma calibração única; Há uma resposta do terceiro eixo (ou seja, eixo de pressão), e é usado mais em lugares públicos. As telas de ondas acústicas de superfície precisam ser mantidas com freqüência, porque poeira, óleo ou mesmo líquidos de bebidas contaminam a superfície da tela, que bloqueará a ranhura de guia de ondas na superfície da tela de toque, fazendo ondas não transmitidas adequadamente, ou A mudança de forma de onda e o controlador incapaz de reconhecê-lo, o que afeta o uso normal da tela sensível ao toque, os usuários precisam prestar atenção estrita à higiene ambiental.
