Teste de características elétricas e análise de cerâmica piezoelétrica

Através do teste de impedância dodispositivo cerâmico piezoelétrico., os parâmetros do modelo e a frequência ressonante do circuito equivalente do oscilador piezoelétrico podem ser obtidos. Através da medição e análise dos parâmetros elétricos, como valor de capacitância, a estabilidade à temperatura, a resistência à isolamento e a tensão dielétrica de dispositivos cerâmicos piezoelétricos, pode-se saber que as características elétricas dos dispositivos cerâmicos piezoelétricos estão em conformidade com as características dos capacitores gerais, e Conexão de fios usados ​​são parasitas nas freqüências mais baixas. O capacitor não é óbvio, funciona de forma estável à temperatura normal, e o índice de isolamento e confiabilidade do produto mais espesso é melhor.

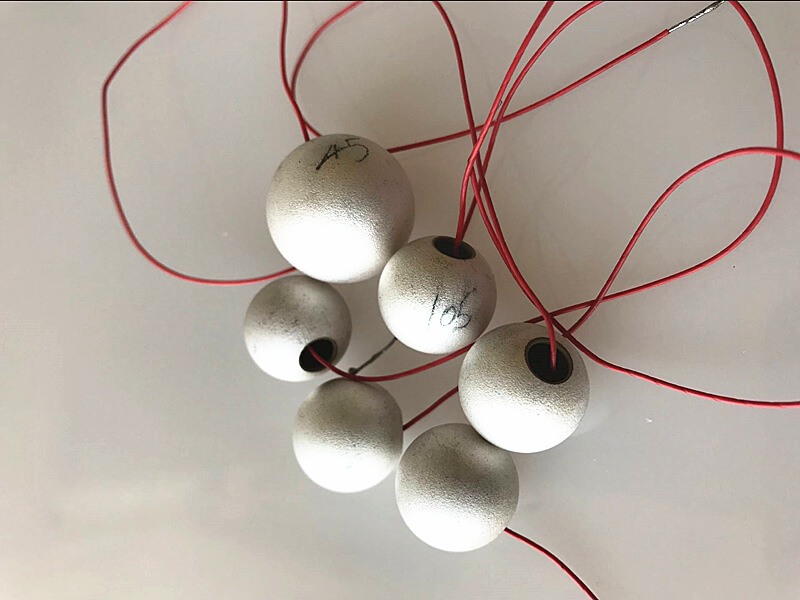

Quando o transdutor de vibração do esfera piezo é submetido a uma pequena força externa, pode transformar a energia mecânica em energia elétrica. Quando uma tensão é aplicada, a energia elétrica é convertida em energia mecânica. Geralmente é formado por reação de fase sólida de vários óxidos ou carbonatos durante a sinterização, e seu processo de fabricação é semelhante ao da cerâmica de piezo eletrônico comum. Em comparação com outros materiais piezoelétricos, tem as características da estabilidade química, é fácil de enroscar a formação conveniente. Tem sido amplamente utilizado em muitos campos relacionados à vida das pessoas, incluindo industrial, militar, médica e saúde e vida diária. Capacitores de cerâmica Piezo de alta capacidade podem ser fabricados usando a constante dielétrica alta de cerâmica ferroelétrica; vários dispositivos piezoelétricos podem ser fabricados usando piezoeletricidade; Os detectores infravermelhos do corpo humano podem ser fabricados usando piroeletricidade; que é transparente por processos apropriados, a cerâmica do Piezo Ferroelétrico possui propriedades ópticas controladas eletronicamente, que podem ser usadas para fazer componentes ópticos controlados eletronicamente para armazenamento, exibição ou comutação. Filmes finos ferroelétricos, como PZT e Plzt, preparados por métodos físicos ou químicos, têm aplicativos importantes nos dispositivos eletro-óticos e dispositivos de memória ferroeléctrica não voláteis.

oelemento cerâmico piezo.Será usado como um exemplo para medir e analisar as propriedades elétricas, como teste de impedância, valor de capacitância, resistência à isolamento e súdição dielétrica. Parâmetros de mesuridade e métodos experimentais. Actualmente, os padrões de teste existentes para materiais cerâmicos piezoelétricos incluem principalmente o método de teste de desempenho de material cerâmico piezoelétrico, Método de teste de estabilidade de freqüência de freqüência de vibrador de cerâmica piezoelétrico, características de tensão de campo elétrico de piezoelétrico Cerâmico. O método de teste de força estática de piezoelétrico Material cerâmico e método de desempenho de material cerâmico piezoelétrico (teste de baixo desempenho de material de cerâmica piezoelétrico de fator de qualidade mecânica).

O efeito piezoelétrico inverso será aplicado aosensor de esfera piezocerâmica.Aplicando uma tensão alternada entre os dois pólos da campainha cerâmica piezoelétrica para gerar vibração e entrar no estado de trabalho. Em seguida, a campainha cerâmica piezoelétrica é submetida a impedância, valor de capacitância, resistência à isolamento. A tensão dielétrica suportadora, outros parâmetros de desempenho elétricos são medidos. O trabalho principal é encontrar os pontos de frequência máxima e mínima de impedância, medindo a impedância da campainha cerâmica piezoelétrica e, em seguida, use os critérios para determinar os parâmetros do modelo de circuito equivalente e observar a mudança do valor da capacitância, alterando a frequência. Em seguida, usando fios diferentes e diferentes métodos de conexão, a influência na medição de capacitância da cerâmica piezoelétrica é observada. Finalmente, a confiabilidade dos parâmetros tem características de temperatura, resistência à isolamento e tensão dielétrica é estudada.

O vibrador piezoelétrico é um corpo piezoelétrico polarizado que é um corpo elástico e tem uma frequência de vibração natural. Quando a frequência do sinal elétrico aplicada ao vibrador piezoelétrico é igual à sua frequência de vibração natural fr, a energia elástica doPZT material piezoelétricoé a maior e a ressonância ocorre. Além disso, também tem importantes freqüências críticas, como frequência anti-ressonante FA, frequência ressonante da série FS, frequência de ressonância paralela FP, freqüência mínima de impedância FM, freqüência máxima de impedância FN. L1 é a indutância dinâmica do vibrador piezoelétrico, C0 e C1 são capacitância estática e capacitância dinâmica, respectivamente, e R1 é a resistência dinâmica. L1, R1, e C1 estão relacionados à massa, coeficiente de atrito interno e constante elástica do vibrador piezoelétrico, respectivamente, e não são quantidades elétricas, mas são simuladas para serem quantidades elétricas para conveniência de manuseio. Apenas C0 no modelo é a quantidade elétrica. As constantes elásticas, piezoelétricas e dielétricas do material vibrador piezoelétrico podem ser determinadas medindo o tamanho definido do vibrador piezoelétrico, a frequência ressonante da série, a densidade do material e a capacitância.
