Características e estrutura do produto do medidor de fluxo de gás ultrassônico

1. Características de.Transdutor de fluxo de gás ultra-sônico

Não há perda de pressão, amplo rácio, sem fluxo de partida e medição podem ser iniciados a partir de zero.

2. Sem partes móveis, baixa taxa de falha e longa vida útil.

3. Resistência à mancha forte, precisão inalterada de uso a longo prazo, sem necessidade de manutenção regular.

4. A medição de dois canais adota algoritmo de correlação digital, que tem alta precisão e forte desempenho anti-interferência.

5. Integra a medição de fluxo, temperatura e pressão e pode executar automaticamente os cálculos de correção de temperatura e pressão e fator de compressão.

6. O instrumento possui saída de sinal de pulso, saída de sinal analógico de 4-20mA, saída de comunicação RS485 (protocolo Modbus-RTU); Ao mesmo tempo, suporta saída de sinal de cartão IC, que pode ser usado em conjunto com o sistema de pré-pagamento de cartão IC para facilitar a liquidação do comércio.

7. Um display LCD de cor de 4,5 polegadas com uma interface bonita pode exibir simultaneamente parâmetros, como fluxo instantâneo sob condições padrão, fluxo instantâneo sob condições de operação, fluxo cumulativo sob condições padrão, temperatura média, corrente média, corrente de saída e outros parâmetros. Com a função de armazenamento de dados em tempo real, ele pode impedir a perda de dados causada pela falha repentina de energia do medidor. No estado de falha de energia, os dados internos podem ser armazenados permanentemente.

Em segundo lugar, o princípio do medidor de fluxo de gás ultrassônico

O medidor de fluxo de gás ultra-sônico usa a tecnologia de detecção ultra-sônica para determinar o fluxo de gás. Ao medir a diferença de velocidade sólida, a pressão e a temperatura da onda ultra-sônica propagando-se nas direções para a frente e reversa do fluxo de ar, a taxa de fluxo de gás e a taxa de fluxo de gás no estado padrão são calculadas. Essetransdutor ultra-sônico para fluxo de gásAdota uma estrutura de dois canais de feixe direto e dois canais paralelos são organizados no plano de seção de acorde do medidor de vazão. Em comparação com o medidor de vazão de canal único, o medidor de vazão de dois canais tem uma maior precisão do coeficiente de correção de distribuição de velocidade, especialmente na área de baixa taxa de fluxo, que pode obter maior precisão sob padrões de fluxo mais complicados.

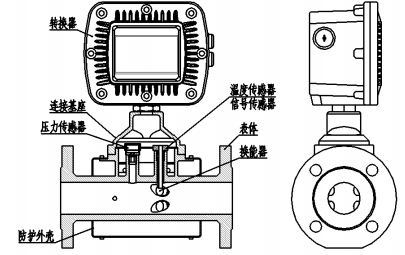

3. Estrutura do produto do medidor de fluxo de gás ultrassônico

osensor de fluxo de gás ultra-sônicoÉ composto principalmente de corpo, transdutor, base de conexão, temperatura, sensor de pressão e conversor, etc. O corpo do medidor do medidor de vazão adota a estrutura paralela do feixe oposto de dois canais.
