PHA-200-01GX.
Piezohannas
PHA-200-01GX
200khz liga de titânio alojamento ultra-sônico transdutor para medidor de fluxo de gás ultrassônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200khz.Transdutor ultra-sônico. |
| |
Modelo | Ph.A-200-01G1x. | ||
Frequência | 200khz ±.5% | ||
Distância de detecção | 0.10～1,5 m | ||
Mínimo Lmpedance paralelo | 960Ω ± 20.％ | ||
380pf ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução：800VPP.，Distância:0,3 m， Eco amplitude.：35mv. | ||
-40～+ 80 ℃ | |||
≤3kilos ou. 0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio poder @ -3dB: 6 ° ± 2， Ângulo afiado: 16 ° ± 4 | ||
Habitação Material | Liga de titânio | ||
Uso | Medidor de fluxo de gás ultra-sônico | ||
fio:M18 * 1.5. | |||
Nível de proteção | IP68. | ||
Peso | |||
Instruções de ligação | integrated tipo：conector：Vermelho +.，Branco-，Preto: fio blindado； | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura

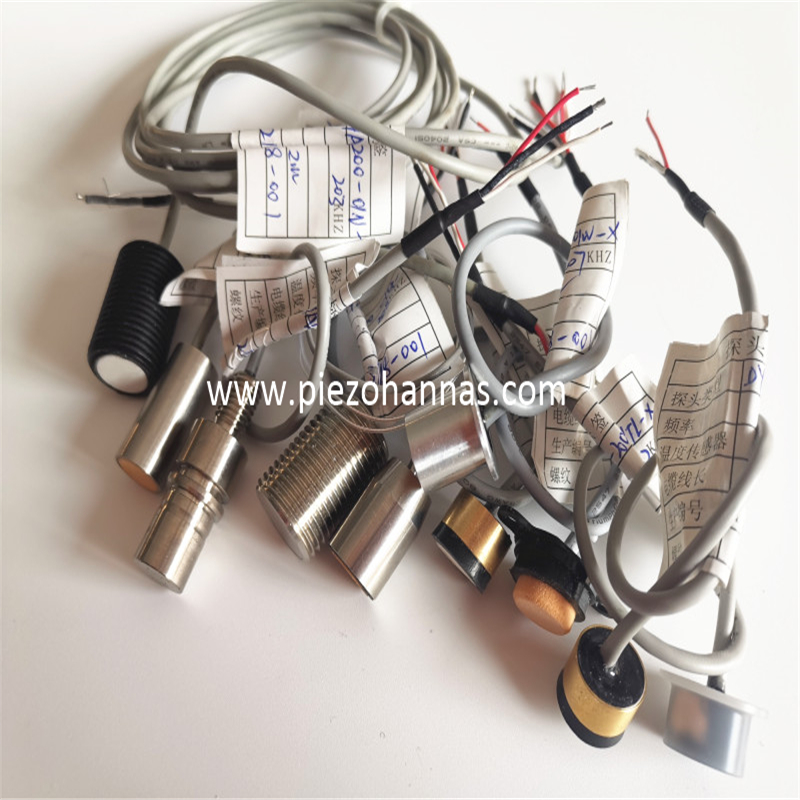

Aplicação de medição de fluxo ultra-sônico para gases
Quando tomamos a decisão de começar o processo de desenvolvimento de um novo clamp de gás - no medidor de fluxo ultra-sônico, tínhamos duas metas claras em mente: ser capaz de fornecer medições de fluxo precisas e confiáveis, e fazê-lo em aplicações onde outros instrumentos existentes não . A partir desse ponto, o foco tem sido apenas desenvolvendo uma tecnologia tão boa quanto o que estava disponível no mercado, mas algo que levou a indústria para um novo nível. O medidor de fluxo de gás mantém muitos dos recursos populares da faixa de fluxo, como o design robusto, facilidade de uso e sensores de alta qualidade, mas se casa com um hardware ultra-sônico inteiramente novo. Esta nova geração de instrumento foi necessária para atender às metas exatas estabelecidas pela empresa ao medir uma condição de variação média mais exigente.As como empurrando os limites da tecnologia ultra-sônica, também tomamos uma abordagem inovadora para o desenho do sensor. Fizemos isso para alcançar uma capacidade de medição de fluxo de gás de modo duplo usando as combinações de menor sensor, reduzindo assim a complexidade e o custo. Podemos oferecer a medição de onda de cisalhamento e onda de cordeiro para cobrir a maior variedade possível de requisitos.
