Pz1000k0093.
Piezohannas
PZ1000K0093

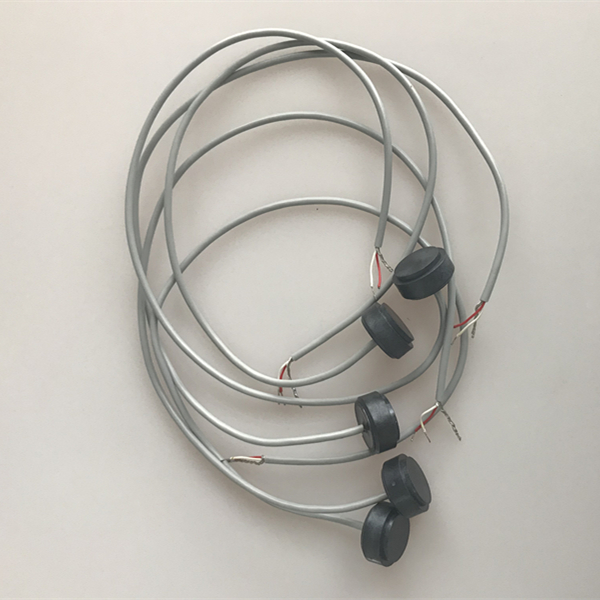

1MHz disco cerâmico piezoelétrico para medição de fluxo
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos com forte technolOgy Force.Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
Descrição do disco de cerâmica piezo:
- Dimensões: φ14.6 × 2mm
-Electodo: eletrodos do mesmo lado (customizável)
Frequência de espessura: FST = 1MHz ± 5%
Capacitância estática: CT = 1620PF ± 12,5%
Perda indutiva: Tanδ = Max.2.0%
Coeficiente de acoplamento eletromecânico: KP≥0,60
Ambiente de teste: a 25 ° C ± 5 ° C, 60% R.H
Condições de teste: a 1khz, 1VRMS
Dimensões para o medidor de vazão de ultra-som em estoque:
Aplicações de fluxômetro de ultra-som:
Transdutores piezocerâmicos para produzir sinal ultra-sônico para a medição da taxa de fluxo de líquido em um pipeline onde o contato direto do líquido é uma preocupação.
Existem dois tipos principais de medidores de fluxo ultra-sônico: Doppler e tempo de trânsito. Enquanto ambos utilizam ultra-som para fazer medições e podem ser não invasivos (fluxo de medida de fora do tubo, tubo ou embarcação). Vários tipos de fluxímetros ultra-sônicos têm sido amplamente utilizados na produção industrial, medição comercial e testes hidráulicos.
Gama de disco piezo para produzir:
Diâmetro: 2mm-120mm
Espessura: 0.1mm-30mm
Material suave PZT:
\"Soft \" PZT MATERIAIS | O tipo de material macio | ||||||||
Propriedades. | PSNN-5. | PLIS-51. | PZT-51. | PZT-52. | PZT-53. | PZT-5H. | PZT-5X. | ||
Constante dielétrica | ɛTr3. | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Fator de acoplamento | Kp. | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31. | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33. | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt. | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33. | 10-12m / v. | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31. | 10-3VM / N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33. | 10-3VM / N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frequência | Np. | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1. | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3. | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de conformidade elástica. | Se11. | 10-12m2 / n. | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Fator de Qualidade Machânica. | Qm. | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Fator de perda dielétrico | Tg δ. | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidade | ρ | g / cm3. | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura de curie | Tc. | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Módulo do jovem | Ye11. | <109N / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relação venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Imagem do aplicativo:
