PH-4
Piezohannas
PH-4
Introdução:
O dispositivo de medição de sangue Doppler que desenvolvemos pode equipar com sensor de fluxo sanguíneo de 2mhz, 4mhz e 8mhz para medir a taxa de fluxo sanguíneo de profundidade diferente. A interface de saída é a porta USB, e a entrada de energia é a potência padrão do PC. Poderia oferecer algum tipo de dados brutos ou os dados calculados como Vp; Vm, Vd, PI, RI, SD, Hr. Além disso, poderíamos oferecer a saída como espectro de bitmap quando conectar com seu laptop ou PC diretamente.

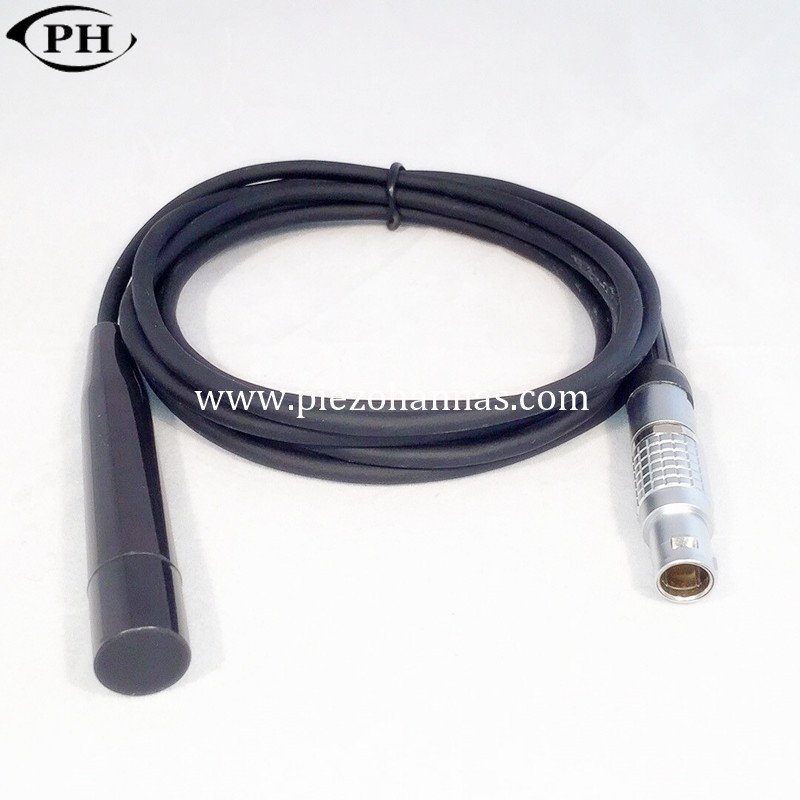

Sonda Doppler Craniocervical de 4MHz:
Freqüência | 4MHz |
Sensibilidade | -10dB |
Largura de banda (-6dB): | 30% |
Capacitação estática: | 1300 pF |
Impedância: | 50Ω |
Nível de proteção: | IPX7 4000V(contra chão) |
Comprimento do cabo: | 2m |
Customizável: | sim |
Parâmetros de tecnologia:
Modelo | PH-2 | PH-4 | PH-8 |
Freqüência de trabalho | 2MHz ± 10% | 4MHz ± 10% | 8MHz ± 10% |
Método de trabalho | Onda de pulso | Onda continua | Onda continua |
Capacidade estática | 2900PF ± 20% | Enviar: 1500PF ± 20% receber: 1500PF ± 20% | enviar: 500PF ± 20% receber:500PF ± 20% |
sensibilidade relativa | >-9dB | >-20dB | >-15dB |
Largura de banda relativa | ≥30% | ≥15% | ≥20% |
recebendo-envio misto | --- | <-50dB | <-50dB |
Uso principal | Para análise do fluxo sangüíneo cerebral | Para a análise do fluxo sanguíneo da artéria carótida | Para análise superficial do fluxo sanguíneo vascular |
Parâmetros do espectro:
1.Depth:
Esses parâmetros para a maioria dos pacientes (idade acima de 20 anos) baseiam-se principalmente na detecção da profundidade da anatomia vascular.
h. Profundidade arterial geral do olho esquerdo ou direito de 45mm (o poder deve ser inferior a 250%, caso contrário os olhos oculares)
2.Power:
Potencial geral = 400% exceto a artéria oftálmica.
Princípios de mudança: aumento ou diminuição apropriados com a profundidade de detecção.
3.Gain:
O ganho é geralmente cerca de 30dB.
Princípios de mudança: aumento ou diminuição apropriados com a intensidade do sinal detectado. Sem alterar o conjunto geral de acordo com os hábitos do usuário.
Geralmente é cerca de 12mm.
Mude o princípio: se tomado grande, sinal facilmente detectado, mas a baixa resolução vascular, e vice-versa sinal de detecção mais difícil, mas a alta resolução vascular. Geralmente, para vasos sanguíneos mais profundos devem ser maiores, mais leve é menor.
Mude o princípio: profundidade de detecção limitada, determine diretamente a faixa de fluxo. Seu valor com profundidade e volume de amostra. Uma vez que recebe dados, antes de mais lidar com a relação desses parâmetros, a janela do espectro deve claramente não pode fazer de outra forma, a escala da taxa de fluxo. Tudo isso precisa ser alterado a qualquer momento com a profundidade de detecção.
Princípios de mudança: design de interface, janela de espectro pode ser maior ou menor. A janela do espectro é mais longa, mais tempo. Para uma interface fixa, este conjunto de parâmetros não é mais alterado. Por exemplo, para a FFT de 256 pontos, a largura longitudinal da FIG deve apontar o pixel 256, enquanto a horizontal geralmente tomada por 80-100 pontos / S é mais apropriada. Precisa ser dobrado para um lateral de FFT de 512 pontos mais apropriado, ou o dente de serra do espectrogram parecerá muito alto, afiado ou muito longo, os médicos interpretam planos de influência longa. Multi-inteiro conveniente. Por exemplo: 4S ou 5S, 6S gostam.
