UM500-18GM-SP.
Piezohannas

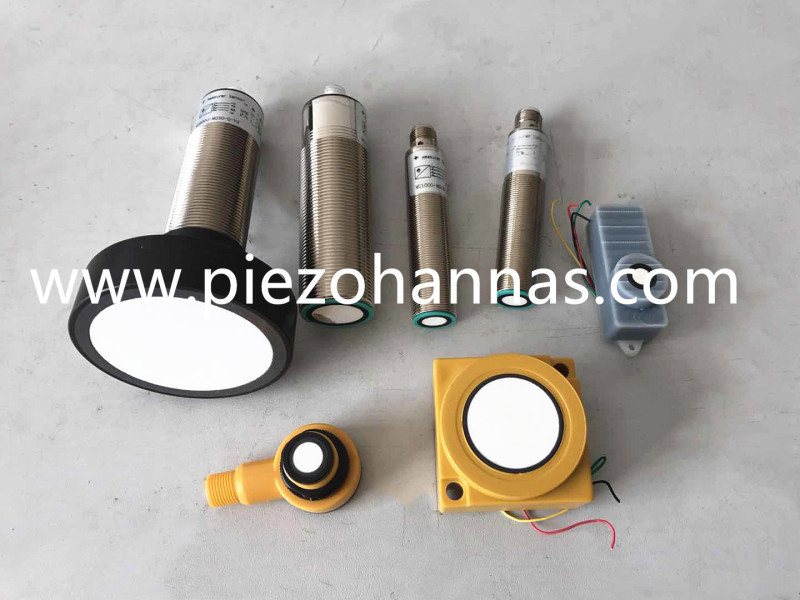

UM500-18GM-SP
Sensor de nível ultra-sônico industrial para a medição do nível de líquido
Parâmetros.
Dados técnicos |
Especificações Gerais |

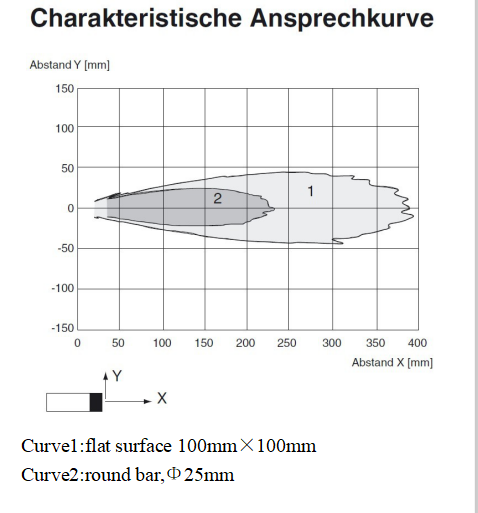

Distância de detecção 40 ... 450mm (30 --- 350mm) |
Alcance do ajuste 40 ... 450mm (30 --- 350) |
Área inutilizável 0 ... 40mm (0 --- 30mm) |
Placa de destino padrão 100mm × 100mm. |
Frequência do transdutor Cerca de 300 khz. |
Atraso de resposta Cerca de 125ms. |
Indicadores / Meios de Operação |
LED AmareloSólido: objeto no intervalo de avaliação Piscando: função do programa |
LED vermelhoPiscando: Falha ou objeto de função de programa não detectado |
Especificações Eletricas |
Tensão de operação U.B 10 ... 30VDC, Ripple10% SS |
Corrente de fornecimento sem carga ≤20ma. |
Saída |
Tipo de saída 1 Switch Output E4, NPN NO / NC, programável |
Resolução 0.11mm no intervalo máximo do Max.Sensing |
Desvio da característica curva ± 1% do valor em geral |
Repetição de precisão ± 0,1% do valor em grande escala |
Impedância de carga > 1k ohm. Corrente máxima de comutação 200 mA (proteção de polaridade reversa) |
Influência de temperatura ± 1,5% do valor em grande escala |
Condições ambientais |
Temperatura ambiente -25 ... 70 ℃ |
Temperatura de armazenamento -40 ... 85 ℃ |
Especificações mecânicas |
Grau de proteção IP67. |
Conexão Conector M12X1,4-PIN |
Material Habitação latão, banhado a níquel |
Transdutor resina epóxi / mistura de esfera de vidro oco; Espuma de poliuretano |
Peso 60g Conformidade com os padrões edirectivas |
Conformidade padrão EN 60947-5-2: 2007 Imagem:
|

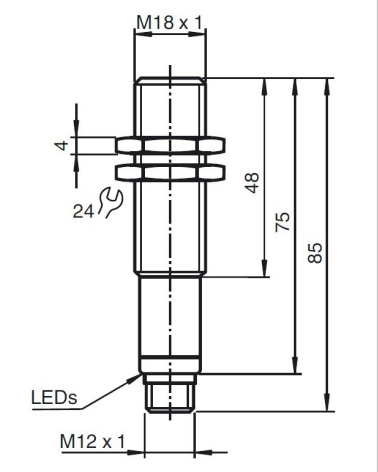

Dimensão:
Ajustando os pontos de comutação
O sensor ultra-sônico apresenta uma saída de switch com dois pontos de comutação de ensino. Estes são definidos aplicando a tensão de alimentação- VOCÊBou +.UBpara a entrada do ensino. A tensão de alimentação deve ser aplicada à entrada de ensino-in para pelo menos 1 s.leds indicam se o sensor reconheceu o alvo durante o procedimento de ensino. O ponto de comutação A1 é ensinado com- VOCÊB, A2 com +UB.Cinco diferentes funções de saída podem ser definidas.
1Modo de janela, função normalmente aberta.
2.Modo de janela, função normalmente fechada.
3.Um ponto de comutação, função normalmente aberta
4.Um ponto de comutação, função normalmente fechada.
5.Detecção de presença de objet.
Ponto de comutação, ajustando a distância somente após a energia. O relógio interno pode assegurar não pode ser alterado após 5 minutos quando a energia
sobre. Se quiser alterar o ponto de comutação, o usuário só pode definir a distância da solicitação após o reinício de energia.
Modo de janela Teach-in, função normalmente aberta -Set alvo para perto do ponto de comutação -Teach-in Switching Point A1 com - UB -Set alvo ao ponto de comutação distante -Teach - no ponto de comutação A2 com + uB | |||
Modo de janela de ensino, função normalmente fechada -Set alvo para perto do ponto de comutação -Teach - no ponto de comutação A2 com + uB -Set alvo ao ponto de comutação distante -Teach-in Switching Point A1 com - UB | |||
Ponto de instrução de ensino-in, função normalmente aberta -Set alvo para perto do ponto de comutação -Teach - no ponto de comutação A2 com + uB -Cover sensor com mão ou remover todos os objetos do intervalo de detecção -Teach-in Switching Point A1 com - UB | |||
Ponto de troca de ensino, função normalmente fechada -Set alvo para perto do ponto de comutação -Teach-in Switching Point A1 com - UB -Cover sensor com mão ou remover todos os objetos do intervalo de detecção -Teach - no ponto de comutação A2 com + uB | |||
Teach-in Detecção de Objetos Presença -Cover sensor com mão ou remover todos os objetos do intervalo de detecção -Teach-in Switching Point A1 com - UB -Teach - no ponto de comutação A2 com + uB | |||
Configuração padrão do ponto de comutação A1 = Clean Range, A2 = distância nominal | |||
Displays LED | |||
Exibe em dependência do modo de operação | Led vermelho | LED amarelo | |
Ponto de comutação de ensino Objeto detectado Nenhum objeto detectado Objeto incerto (ensinar inválido) |
desligado pisca Sobre |
pisca desligado desligado | |
Operação normal | desligado | Estado de comutação | |
Culpa | sobre | Estado anterior | |
Condições de instalação
Se o sensor estiver instalado na temperatura ambiente cair abaixo de 0 ℃, ele deve fazer bem nas medidas de proteção. Em caso de montagem direta do sensor em um furo através do furo usando as porcas de aço, ele deve ser corrigido no meio da linha de habitação.
