PHA-40-12C-FB
Piezohannas
PHA-40-12C-FB

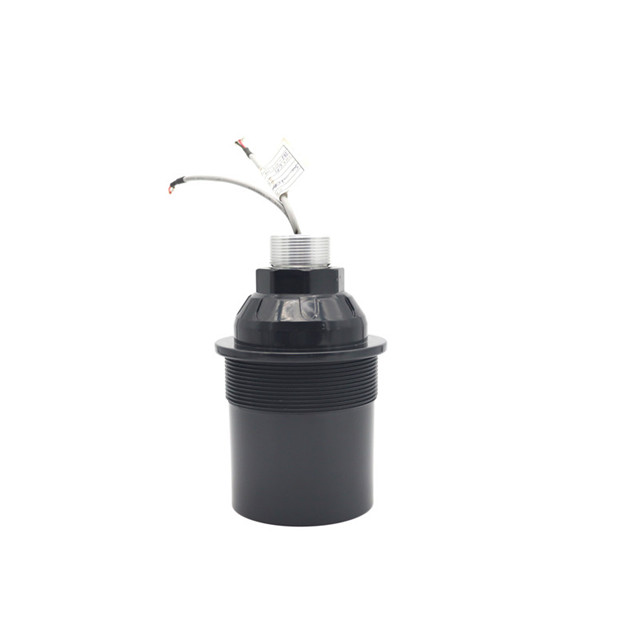

Transdutor piezoelétrico de transdutor ultrassônico de 40kHz para medidor de nível ultrassônico
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor anticorrosivo de 40kHz |
| |
Modelo | PhA-40-12C-FB | ||
Frequência | 40kHz ±5% | ||
Distância de detecção | 0.5～12m | ||
Mínimo Paralelo lmpedance | 200Ω ± 20％ | ||
3200pf ± 20％@1KHz | |||
Sensibilidade | Tensão de direção：700Vpp，Distância:0,6m， Amplitude de eco:470mv | ||
-40～+80 ℃ | |||
≤3kilos ou 0,3MPa | |||
| (Largura de feixe) Largura do feixe de meia potência@-3db: 7 ° ±10%， Ângulo nítido: 16 ° ±10% | ||
Habitação Material | abdômen | ||
Uso | Ultrassônico nível medidor,Monitoramento,À prova de colisão, Segurança | ||
Nível de proteção | IP68 | ||
Peso | 750g ± 5％ | ||
Instruções de ligação | integratTipo ED：conector（3pin, 2,54 mm terminal):Vermelho+，Branco-，Preto: fio blindado；conector（3pEm, 2,0 mm terminal）：Branco preto:sensor de temperatura（MF58）； | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Aplicação de medição de nível ultrassônico:
In Ultrassônico não contacto Medição de nível, o sensor emite pulsos ultrassônicos na direção do meio, que os reflete de volta.O tempo decorrido da emissão à recepção dos sinais é proporcional ao nível no tanque. Os sensores ultrassônicos são ideais para aplicações padrão simples, tanto para líquidos e para sólidos.

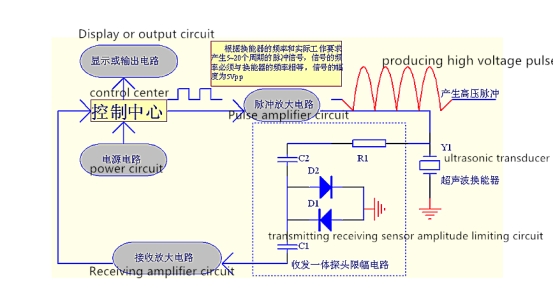

Circuito de direção:
