PHA-49-08E-FB
Piezohannas
PHA-49-08E-FB
50khz transdutor ultra-sônico piezoelétrico para anti-colisão ultra-sônica
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome |
| ||
Modelo | Ph.A-49-08e.-Fb. | ||
Frequência | 49khz ±.5% | ||
Distância de detecção | 0.4～8m | ||
LMPedance paralelo mínimo | 400Ω ± 20.％ | ||
2000PF ± 20.％@ 1khz. | |||
Sensibilidade | cargadtensão de riving.：850Vpp.，Distância:0.6m、Eco amplitude.:500mv. | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou.0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3dB: 8 ° ±10%， Ângulo agudo:18 ° ±.10% | |||
Material habitacional | abdômen | ||
uso | Medidor de nível ultra-sônico, anti-colisão ultra-sônica, rangefinder ultra-sônico | ||
Fundo com fio：M60 × 2.ouG2a. | |||
Nível de proteção | IP68. | ||
Peso | 410G ± 5.％ | ||
Instruções de ligação | Interface integrada (3PIN, terminal de 2.54mm): vermelho positivo, negativo branco, fio de escudo preto; Interface (3PIN, terminal 2.0mm): branco e preto para fio de sensor de temperatura (MF58); | ||

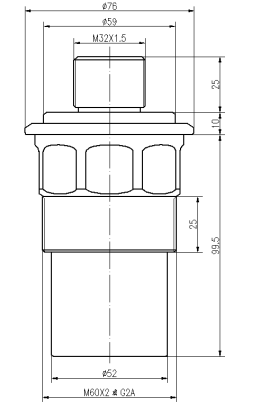

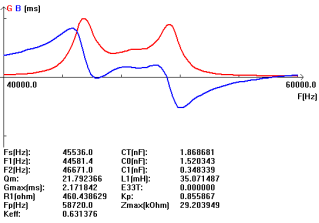

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
50khz transdutor ultra-sônico piezoelétrico para anti-colisão ultra-sônica
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome |
| ||
Modelo | Ph.A-49-08e.-Fb. | ||
Frequência | 49khz ±.5% | ||
Distância de detecção | 0.4～8m | ||
LMPedance paralelo mínimo | 400Ω ± 20.％ | ||
2000PF ± 20.％@ 1khz. | |||
Sensibilidade | cargadtensão de riving.：850Vpp.，Distância:0.6m、Eco amplitude.:500mv. | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou.0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3dB: 8 ° ±10%， Ângulo agudo:18 ° ±.10% | |||
Material habitacional | abdômen | ||
uso | Medidor de nível ultra-sônico, anti-colisão ultra-sônica, rangefinder ultra-sônico | ||
Fundo com fio：M60 × 2.ouG2a. | |||
Nível de proteção | IP68. | ||
Peso | 410G ± 5.％ | ||
Instruções de ligação | Interface integrada (3PIN, terminal de 2.54mm): vermelho positivo, negativo branco, fio de escudo preto; Interface (3PIN, terminal 2.0mm): branco e preto para fio de sensor de temperatura (MF58); | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
