PHA-49-08FB-ABB
Piezohannas
PHA-49-08FB-ABB
50khz transdutor ultra-sônico piezoelétrico para anti-colisão ultra-sônica
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 50Khz.transdutor ultra-sônico. |
| |
Modelo | Ph.A-49-08FB.-Abb. | ||
Frequência | 55Khz ±.5% | ||
Distância de detecção | 0.4～8m | ||
LMPedance paralelo mínimo | 170Ω ± 20.％ | ||
2000pf ± 20.％@ 1khz. | |||
Sensibilidade | Nenhuma tensão de condução de carga：500Vpp.，Distância0.3m， Eco amplitude.:500mv. | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou.0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3db:8.6°10%， Ângulo agudo:20.2°10% | |||
Material habitacional | PC + 10% gf | ||
M56x3. | |||
Nível de proteção | IP68. | ||
Peso | 360g ± 5.％（134mm ± 10mm.） | ||
Instruções de ligação | Wurth Terminais: Interface (3PIN): vermelho positivo, negativo branco, fio de escudo preto; Interface (2PIN): linha amarela (103JG1F); | ||

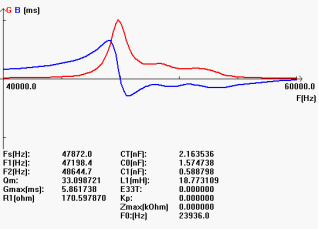

Curva de admissão | Diagrama da estrutura do produto | ||
| |||
Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
