UM6000-30GM-AU-V1
Piezohannas
UM6000-30GM-AU-V1

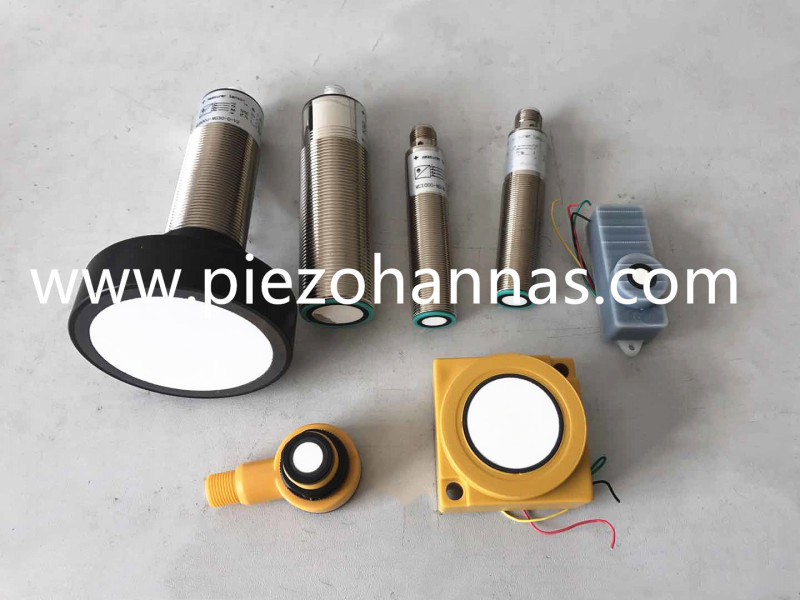

65KHz sensor de distância ultra-sônica de longo alcance para detectar o nível da água
Formulários:
Superfície -mount, a faixa de até 6m permite a detecção confiável de longo alcance.
Adequado para distância, nível de líquido, medição de nível, percepção, campo de alta proteção de campo anti-colisão pode ser usado ao ar livre.
Parâmetros:
Sensor ultrasônico | Dados técnicos |
Especificações Gerais | |
Distância de detecção | 300 ... 6000mm. |
Alcance do ajuste | 300 ... 6000mm. |
Área inutilizável | 0 ... 300mm. |
Placa de destino padrão | 100mm × 100mm. |
Frequência do transdutor sobre | 65 kHz. |
Atraso de resposta sobre | 125ms. |
Indicadores / Meios de Operação | |
LED Amarelo | Sólido: objeto no intervalo de avaliação |
LED vermelho | Piscando: função do programa |
Especificações Eletricas | |
Tensão de operação U.B | 10 ... 30VDC Ripple10% SS |
Corrente de fornecimento sem carga | ≤ 30mA. |
Saída | |
Tipo de saída | 1 saída analógica 0 --- 10V |
Resolução | |
Desvio da característica | ± 1% do valor em geral |
Repetir Precisão | ± 0,1% do valor em grande escala |
Impedância de carga | > 1k ohm. |
Corrente máxima de comutação | |
Influência de temperatura | ± 1,5% do valor em grande escala |
Condições ambientais | |
Temperatura ambiente | -25 ... 70 ℃ |
Temperatura de armazenamento | -40 ... 85 ℃ |
Especificações mecânicas | |
Grau de proteção | IP67. |
Conexão | Conector m12,4-pin |
Material | |
Habitação | Latão niquelado |
Transdutor. | Epoxy resina / esfera de vidro oco |
Peso | 360g |
Conformidade com padrões e diretivas | |
Conformidade padrão | EN 60947-5-2: 2007 |
Dimensão:
Ajustando o Th.E Evaluatio.n limites
O sensor ultra-sônico apresenta uma saída analógica com dois limites de avaliação de ensino. Estes são definidos aplicando o fornecimento
tensão -u.Bou + U.Bpara a entrada do ensino. A tensão de alimentação deve ser aplicada ao Ensinamento Teach-in para pelo menos 1 s. LEDs.
Indique se o sensor reconheceu o alvo durante o procedimento de ensino. O limite de avaliação inferior A1 é ensinado
Com vocêB, A2 com + uB.
Duas funções de saída diferentes podem ser definidas:
1. Valor analógico aumenta com a distância crescente ao objeto (rampa crescente)
2. O valor analógico cai com a distância crescente ao objeto (rampa de queda)
Os limites de avaliação só podem ser especificados nos primeiros 5 minutos após
Ligar. Para modificar os limites de avaliação posteriormente,
O usuário pode especificar os valores desejados somente após uma nova energia.
Rampa crescente de ensino (A2> A1)
- Posição objeto no menor limite de avaliação
- ensine-no limite inferior A1 com - uB
- Posição objeto no limite de avaliação superior
- Limite superior ao ensino a2 com + uB
Ensine em Rampa de Queda (A1> A2):
- Posição objeto no menor limite de avaliação
- ensinar-no limite inferior A2 com + uB
- Posição objeto no limite de avaliação superior
- Teach-in Upular Limit A1 com - UB
Configuração padrão
A1: Área inutilizável
A2: faixa de detecção nominal
Modo de operação: rampa crescente
Displays LED
Exibe em dependência do modo de operação | Led vermelho | LED amarelo |
Limite de avaliação de ensino-em Objeto detectado Nenhum objeto detectado Objeto incerto (ensinar inválido) |
desligado pisca sobre |
pisca desligado desligado |
Modo normal (intervalo de avaliação) | desligado | sobre |
Culpa | sobre | estado anterior |
Perceber:
1. Basicamente, há duas versões da zona cega comum e pequena zona cega para cada tipo, e você pode nos contatar se precisar de diferentes faixas e zonas cegas;
2. Cada tipo basicamente tem saída analógica: 0-5V, 0-10V, 0-20mA, 4--20mA;
Saída Digital: RS232 / 485, UART TTL e I2C e outros modos de saída, eles são opcionais;
3. A maioria dos tipos tem série de alta tensão (10 --- 30V) e baixa série de tensão (3,6 --- 5V).
