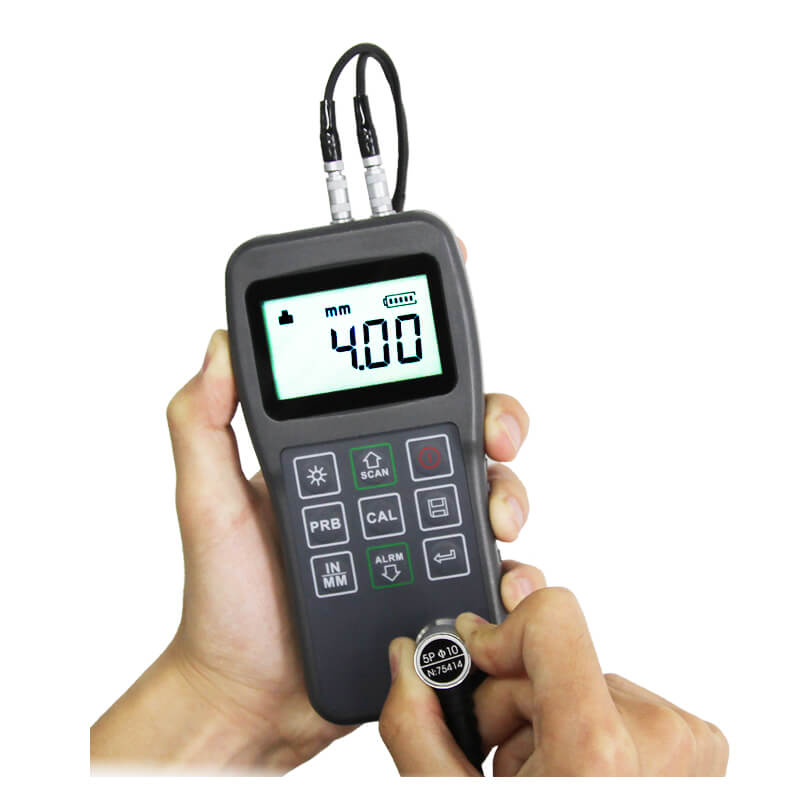

Calibre de espessura ultra-sônica portátil subaquática para tubos

Calibre de espessura ultra-sônica portátil subaquática para tubos

Visão geral:

O mo.del ph160 I.s Um medidor de espessura ultrassônica digital. Com base no princípio do princípio ultra-sônico, o instrumento é capaz de medir a espessura de vários materiais, como metal, plástico, cerâmico, vidro e muitos outros grandes condutores ultra-sônicos. De todos os tipos de materiais. Em comparação com os métodos tradicionais de medição, as vantagens do medidor de espessura ultra-sônica são expostas a um lado da peça de trabalho para completar a medição. Seu desempenho exclusivo de testes não destrutivo fornece a solução perfeita para o teste de espessura de tubos fechados, contêineres, etc. É amplamente utilizado no Pertroleum, química, metalurgia, construção naval, aviação, aeroespacial e outros campos por causa do monitoramento do grau de desbaste da corrosão de vários tubos e vasos de pressão. Também pode ser usado para medição precisa de chapas metálicas e peças usinadas.

Parâmetros técnicos:

Recursos

l Adequado para medição de metal (como aço, ferro fundido, alumínio, cobre, etc.), plásticos, cerâmicas, vidro, fibra de vidro e quaisquer outros grandes condutores ultra-sônicos;

l Sondas de feixe dual com frequências diferentes e tamanhos de cristal estão disponíveis;

l Calibração de zero, calibração de dois pontos, sistema de correção automática de erros;

l Espessura conhecida, a velocidade do som pode ser medida, a fim de melhorar a precisão da medição;

l Indicador de status de acoplamento mostrando o status de acoplamento;

l Eluminação El para fácil utilização em ambientes mal iluminados;

l O indicador restante da bateria pode exibir o poder restante em tempo real;

l Auto Sleep e Auto Power Off Função para conservar a vida útil da bateria

l Pequena e portátil, alta confiabilidade para um ambiente operacional severo, anti-vibração, anti-choque e interferência antielomagnética.

Princípio de trabalho

O medidor digital de espessura ultra-sônica determina a espessura de uma parte ou estrutura medindo com precisão o tempo necessário para um pulso ultra-sônico curto gerado por um transdutor para percorrer a espessura do material, refletir da superfície traseira ou dentro e deve ser devolvido ao transdutor. O tempo de trânsito de duas vias medido é dividido por dois para explicar o caminho de viagem para baixo e traseiro e, em seguida, multiplicado pela velocidade do som no material. O resultado é expresso no relacionamento bem conhecido.

Where：

H－Espessura da peça de teste.

v－Velocidade de som no material.

t－O tempo de trânsito de viagem de ida e volta.

Para garantir que a sonda funcione corretamente, ela precisa usar o acoplamento para isolar o ar entre a superfície da sonda e a superfície da peça de trabalho medida. O líquido usado para o acoplamento entre a sonda e a peça de trabalho é chamado como acoplamento.

Seleção do transdutor:

Configuração:
