Carcaça de alumínio Transdutor ultrassônico Transdutor piezoelétrico para medição de nível

200kHz | 8 ° | 0,10 ~ 1,5 | usado para medidor de nível ultrassônico, monitoramento, prova de colapso,
Segurança
Status de disponibilidade:
Quantidade:
  • PHA-200-01F
  • Piezohannas
  • PHA-200-01F

Transdutor piezoelétrico do transdutor utrassônico da habitação de alumínio para medição de nível para medição de nível



Parâmetros técnicos:


Itens

Parâmetros técnicos

Imagem

Nome

200kHz transdutor ultrassônico

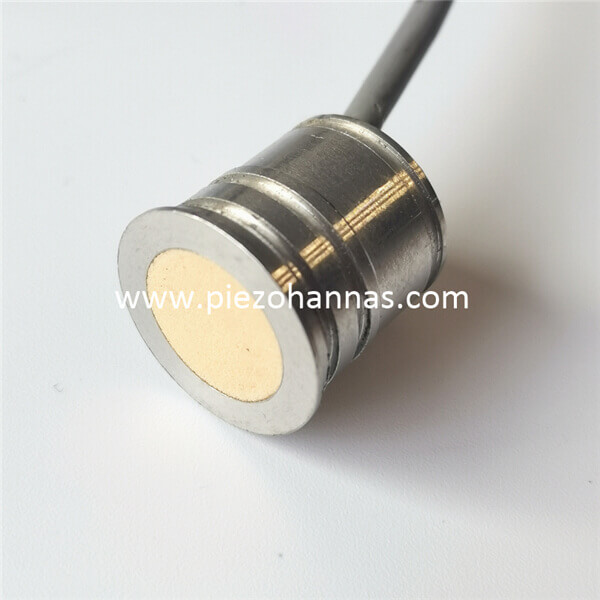

Transdutor ultrassônico de 200kHz para medição de distância de 1m

Modelo

PHA-200-01F

Frequência

200kHz ± 5%

Distância de detecção

0.101,5m

Mínimo

Paralelo lmpedance

2200Ω ± 20

Capacitância

400pf ± 20@1KHz



Sensibilidade

Tensão de direção: 800VPP , Distância: 0,3m ,

Amplitude do eco: 15mv

Operativo

Tensão

Pico  Tensão1000 vpp

Operativo

Temperatura

-40+80 ℃

Pressão

≤3Quilos ou 0,3MPa



Ângulo

(Largura de feixe) Largura de feixe de meia potência@-3db: 8 ° ± 2

Ângulo agudo:17 ° ± 4

Habitação Material

alumínio



Uso

Ultrassônico  nível  medidor,Monitoramento,À prova de colisão,

Segurança

Instalação

Dimensão

IP68

Nível de proteção

25g± 5% (  Comprimento1M)

Peso

Tipo integrado : ConectorVermelho+, branco- , preto: fio blindado ;



Curva de admissão

Diagrama da estrutura do produto





@] Q9evgwm%wa $ dxc29j1j $ s

   ) Pt6o62%8e $ i {] lkyuihw0b

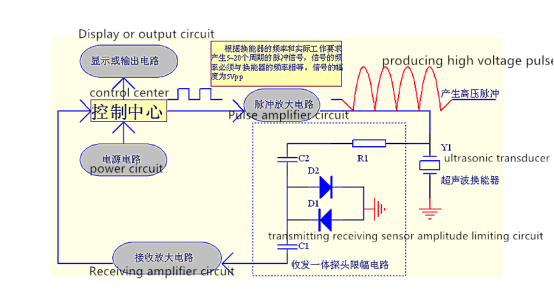

 Esquema de circuito de teste de Transdutor:


0RYJG8D (6_Q9XM%86pdg



Aplicação do sensor de nível ultrassônico:


A medição precisa dos volumes líquidos em qualquer ponto de um contêiner é fundamental para muitos processos comerciais e industriais. A redução da variabilidade do processo resulta em menos resíduos, maior qualidade e custo reduzido, e pode fazer uma grande diferença na lucratividade para os OEMs. Que oferece uma variedade de sensores de nível contínuo para abordar uma ampla gama de aplicações. Uma dessas tecnologias é ultrassônica. A tecnologia ultrassônica deve ser considerada em aplicações ventiladas ou não pressurizadas. Os sensores ultrassônicos funcionam sobre o princípio básico das ondas sonoras (energia mecânica) para determinar o nível do material.


O sensor emite um pulso de alta frequência acima da audição humana (20-148 kHz). O transdutor ultrassônico, no modo de transmissão, gera uma onda sonora de alta pressão (semelhante a um alto-falante) que se propaga a um alvo e depois reflete a superfície do produto (eco). O transdutor muda para o modo de receptor (semelhante a um microfone) para ouvir a onda refletida (eco). A onda refletida é então convertida em um sinal elétrico que é convertido para dar a distância a um alvo específico. A mudança de distância para um alvo é convertida em uma saída de corrente linear de 4mA a 20mA para fornecer medição de nível contínuo. Os sensores ultrassônicos podem ser facilmente programados, no local via programação de botões de pressão ou por PC, para diferentes alturas de aplicativos dentro de seu intervalo.
