Phw-2m-01e
Piezohannas
PHW-2M-01E

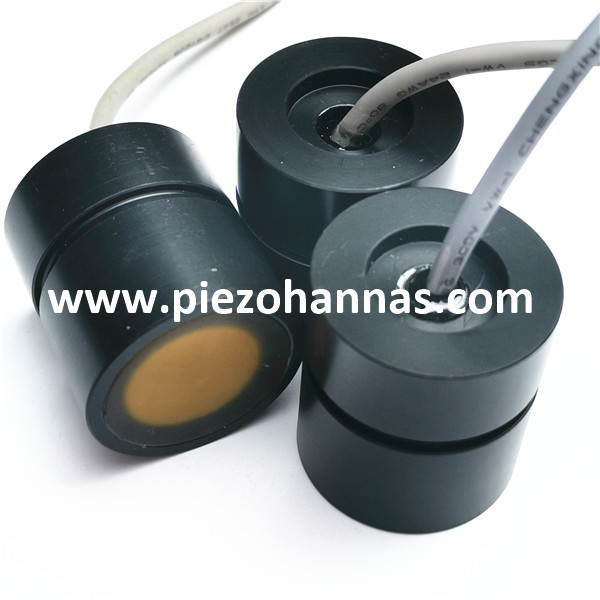

Carcaça de liga de titânio Inserido tipo transdutor ultra-sônico para o medidor de vazão ultra-sônico
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor de mediador de tubo inserido |
| |
Modelo | PHA-2M-01E | ||
Frequência | 2MHz ± 30khz. | ||
Distância de detecção | 0.03～2m | ||
LMPedance paralelo mínimo |
5Ω ± 20.％ | ||
3200PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução de sonda:24VPP.、 Distância:0,3 m、 Amplitude Echo:1.01 V. | ||
-40～+ 80 ℃ | |||
≤3 quilos ou 0.3mpa | |||
| (BeamWidth.)Largura de feixe de meio-poder @ -3DB: 2 ° ± 0,5, Ângulo afiado: 4 ° ± 1 | ||
Material habitacional | Pompa | ||
Uso | Medidor de vazão ultra-sônico.， Rangfinder subaquático | ||
De acordo com Diagrama da estrutura do produto | |||
Nível de proteção | IP68. | ||
Peso | 50g ± 5.% (Comprimento:2m） | ||
Fiação Instruções | Vermelho:transdutor.+,Branco:transdutor.-Preto: fio blindado; （ sensor de temperatura é opcional) | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Aplicação de medidor de fluxo ultra-sônico:
Uma construção de medidor de fluxo ultra-sônico pode ser feita usando transdutores upstream e a jusante, tubo sensor e refletor. O princípio de funcionamento do medidor de fluxo ultra-sônico é, ele usa ondas sonoras para resolver a velocidade de um líquido dentro de um tubo. Existem duas condições no tubo como sem fluxo e fluindo. Na primeira condição, as freqüências de ondas ultra-sônicas são transmitidas em um tubo e suas indicações do fluido são semelhantes. Na segunda condição, a frequência da onda refletida é diferente por causa do efeito Doppler.
