Ph14f145.
Piezohannas
PH14F145
Circuito ultra-sônico do sensor do transdutor ultra-sônico de 14khz
Introdução:
O sensor ultra-sônico PH14F145 tem as funções do transmissor e do receptor. É um tipo de longo alcance, geralmente pode ser usado para localizador de gama ultrassônica, sensor ultra-sônico para objetos de detecção não contato, sensor de distância ultra-sônica, sensor de nível de líquido ultra-sônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para detalhes.
Parâmetros técnicos:
Modelo | Ph14f145. |
Freqüência de ressonância central (KHZ) | 14khz ± 2.0khz. |
Largura de banda | 1.5khz. |
Distância de detecção | 1,0 ~ 45m. |
Pontos cegos | <1,0m |
Beam de ângulo de lançamento (ângulo completo de -6db) | 15 ± 2 ° |
Confidencial | -55db min |
Capacitância eletrostática | 11000pf ± 20% |
Impedância mínima paralela | 280Ω ± 30% |
Tensão de trabalho máxima (pulso - 2% de ciclo de trabalho) | 4000VP-P. |
Temperatura de operação | -20 ~ 70 ℃ |
Temperatura de armazenamento | -40 ~ 85 ℃ |
Nível de proteção | IP65. |
Tamanho (diâmetro * Altura, mm) | φ140x235. |
Instalação | Corrigido com parafuso |
Material de caso | abdômen |
Comprimento do cabo | 3 m (pode ser personalizado) |
Peso | 2,5 kg. |
Foto:

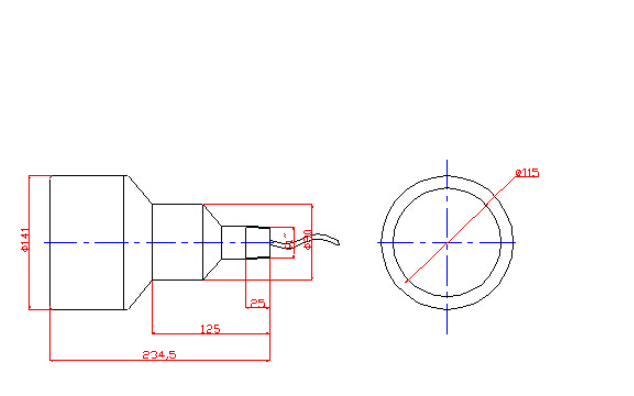

Dimensão do esboço:
![F169G1% 4J_WI)] OT`hz4 ({x](http://a0.leadongcdn.com/cloud/lnBqnKjlRioSmkoqlliq/F169G1J_WI-OT-HZ4-X.png)

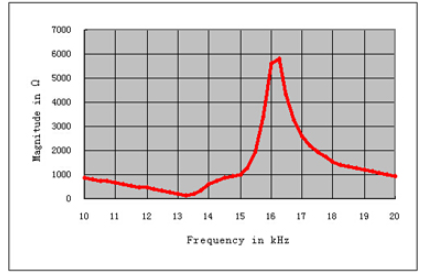

Curva de resistência à frequência:

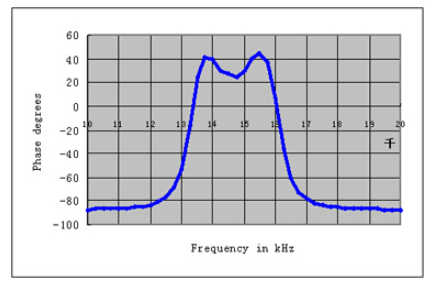

Frequência-Curva de ângulo de fase:

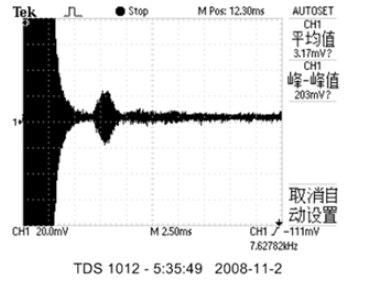

Teste de sensibilidade:
Tensão de transmissão: 400VP-P; Período: 50; Distância: 1,5 m
![Fs4z7vw't [JFYT {EIQ $] h @ u](http://a0.leadongcdn.com/cloud/lnBqnKjlRioSmkoqkniq/FS4Z7VW-T-JFYT-EIQ-H-U.png)

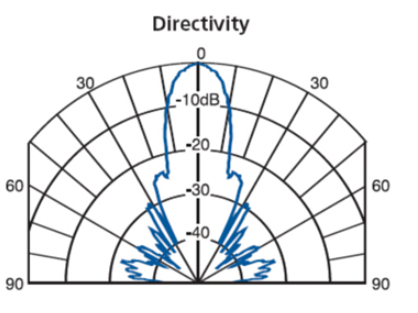

DIrectividadeCURVADO.：
FeAturnas de sensores ultra-sônicos:
Tamanho 1.Small e peso leve
2. alta sensibilidade e alta pressão sonora
Consumo de energia 3.Low.
4. Alta confiabilidade.
Característica:
Selo 1.Firme Semblance (cobertura externa de PVC)
2. Instalação de threadsvenience (G1 \")
Aplicativo:
Localização 1.Positição
2. Aproximação de medição
Medição 3.traffic
4.Avitando obstáculos
