Pr1000k052.
Piezohannas
PR1000K052

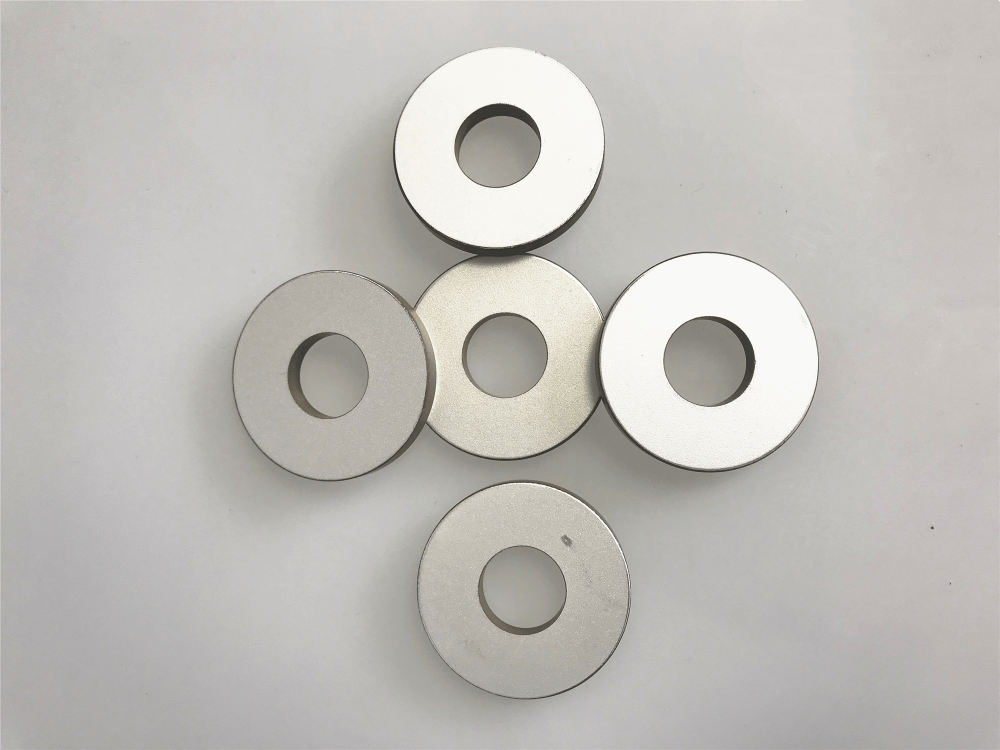

Cristal de anel piezoelétrico de material PZT8 para corte de têxteis ultra-sônico
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
1. Descrição do produto
Dimensão: OD60MM XID30MM x Thi10mm
Material: PZT4 ou PZT8
Gama de anel de cerâmica piezo
Diâmetro Externo: 5.0 - 100mm
Diâmetro interno: (2,0 - 35mm)
Espessura: (0,2 - 15mm)
Dimensão (mm) | Capacidade C (PF) | Campo fraco Dissipatio.n Tgδ (12V) | Forte fied Dissipação Tgδ (400V) | Frequência radial Fr (khz) | Ressonância | Grosso Frequência Ft (khz) | Acoplamento Módulo KR (%) | |
Φ10ｘΦ5ｘ2 | 240±10% | ≤0,5% | ≤1,0% | 153±5% | ≤15 | 1020 | ≥45 | |
Φ16ｘΦ8ｘ4 | 340±10% | ≤0,5% | ≤1,0% | 95.8±5% | ≤20 | 512 | ≥45 | |
Φ25ｘΦ10ｘ4 | 935±10% | ≤0,5% | ≤1,0% | 65.5±5% | ≤15 | 512 | ≥45 | |
Φ30ｘΦ10ｘ5 | 1150±10% | ≤0,5% | ≤1,0% | 58.4±5% | ≤15 | 410 | ≥45 | |
Φ32ｘΦ15ｘ5 | 1080±10% | ≤0,5% | ≤1,0% | 49.2±5% | ≤15 | 410 | ≥45 | |
Φ35ｘΦ15ｘ5 | 1430±10% | ≤0,5% | ≤1,0% | 45.5±5% | ≤15 | 410 | ≥45 | |
Φ38ｘΦ15ｘ5 | 1750±10% | ≤0,5% | ≤1,0% | 43.4±5% | ≤15 | 410 | ≥46 | |
Φ40 × φ12 × 5 | 2070 ± 12..5% | ≤0.5% | ≤1,0% | 45.9 | ≤15 | ≥46 | ||
Φ40ｘΦ15ｘ5 | 1970±10% | ≤0,5% | ≤1,0% | 42.8±5% | ≤15 | 410 | ≥45 | |
Φ40 × φ20 × 5 | 1700 ± 12,5% | ≤0.3. | ≤1,0% | 37.9 | ≤15 | ≥45 | ||
Φ40× φ.17×6 | 1555 ± 12,5% | ≤0.3. | ≤1,0% | 40.5 | ≤15 | ≥45 | ||
Φ42ｘΦ15ｘ5 | 2200±10% | ≤0,5% | ≤1,0% | 40±5% | ≤15 | 410 | ≥45 | |
Φ42ｘΦ17ｘ5 | 2110±10% | ≤0,5% | ≤1,0% | 38.8±5% | ≤15 | 410 | ≥45 | |
Φ45ｘΦ15ｘ5 | 2580±10% | ≤0,5% | ≤1,0% | 38.1±5% | ≤15 | 410 | ≥46 | |
Φ50ｘΦ17ｘ5 | 3160±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 410 | ≥45 | |
Φ50ｘΦ17ｘ6 | 2430±10% | ≤0,5% | ≤1,0% | 34.8±5% | ≤15 | 315 | ≥45 | |
Φ50 × φ20 × 6 | 2490 ± 12,5% | ≤0.3. | ≤1,0% | 33.2 | ≤15 | ≥45 | ||
Φ50 × φ27 × 6 | 2100 ± 12,5% | ≤0.3. | ≤1,0% | 29.3 | ≤15 | ≥45 | ||
Φ60 × φ30 × 10 | 1922 ± 12,5% | ≤0.3. | ≤1,0% | 25.3 | ≤15 | ≥45 | ||
Não apenas os tecidos não-tecidos e têxteis, mas também vários alimentos podem ser precisamente e separados ou cortados por ultra-som.Depending na aplicação, o corte pode ser realizado verticalmente, horizontalmente ou continuamente (roll costura Sonotrodes) com o design apropriado de Sonotrode. Sonotrodos usados como ferramentas de corte sofrem desgaste comparativamente baixo. Porque eles estão frios, como no caso de soldagem e perfuração ultra-sônica, uma grande variedade de materiais pode ser processada eficientemente. Exemplos disso na indústria alimentícia são vários tipos de queijo, produtos de padaria e confeitaria, massa ou produtos congelados profundos. Os respectivos Sonotrodos dividem a comida precisamente com a ajuda de oscilações ultra-sônicas. O corte em si é devido à força reduzida exigida pela vibração da ferramenta de corte mais fácil do que com facas convencionais. Os alimentos não são, portanto, deformados por compressão ou esmagamento.
No setor têxtil, o corte ultrassônico é distinguido pelo fato de que as bordas cortadas do não-tecido ou tecido não se desgastam. Em vez disso, eles são selados ou fundidos pela tecnologia ultra-sônica. Além disso, durante o corte de relevo material desejável ocorre ao longo das bordas cortadas, tornando o material mais fino.

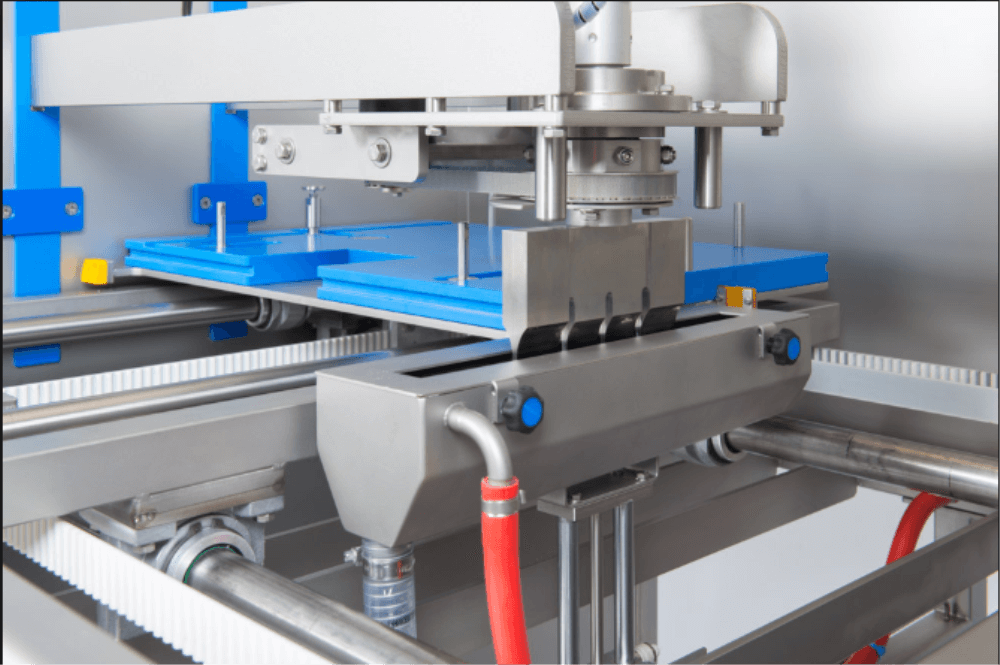

5. Imagem de Aplicações:
