Pz1000k060.
Piezohannas
PZ1000K060
Cristal de disco piezoelétrico de 200 khz para o transdutor de ecosounder
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e algum outro desavé ultra-sônico com forte technolOgy Force.Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
 fabricantes de discos cerâmicos. |  Piezo Disk Echosounder. |
|
Descrição do disco de cerâmica piezo:
Gama de disco piezo para produzir:
Diâmetro: 2mm-120mm
Espessura: 0.1mm-30mm
Material PZT:
Hard \"PZT MATERIAIS | PZT-41. | PZT-42. | PZT-43./ 4d. | PZT-82. | PBAS-4. | ||
Constante dielétrica | ɛTR3. | 1050 | 1250 | 1420 | 1100 | 1900 | |
Fator de acoplamento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -106 | -124 | -138 | -100 | -160 |
D33. | 10-12m / v. | 260 | 280 | 300 | 240 | 380 | |
G31. | 10-3VM / N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33. | 10-3VM / N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frequência | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de conformidade elástica. | Se11 | 10-12m2/ n. | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Fator de Qualidade Machânica. | Qm. | 1000 | 800 | 600 | 1200 | 2200 | |
Fator de perda dielétrico | Tg δ. | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidade | ρ | g / cm.3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura de curie | Tc. | ° C. | 320 | 320 | 320 | 310 | 310 |
Módulo do jovem | YE11 | <10.9N / m.3 | 85 | 79 | 76 | 86 | 76 |
Relação venenosa | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Como funciona um transdutor de ecosounder?
A maneira mais fácil de entender como uma função de transdutor de ecosounder é pensar nisso como um orador e um microfone embutido em uma unidade. Um transdutor de ecosounder recebe sequências de pulsos elétricos de alta tensão chamados de pulsos de transmissão do ecosounder. Assim como os alto-falantes estéreo em casa, o transdutor converte os pulsos de transmissão em som. O som viaja pela água como ondas de pressão. Quando uma onda atinge um objeto como uma erva daninha, uma rocha, um peixe, ou o fundo, a onda salta de volta. A onda é dita para ecoar - assim como sua voz irá ecoar uma parede de cânion. Quando a onda de som se recupere, o transdutor atua como um microfone. Recebe a onda sonora durante o tempo entre cada pulso de transmissão e converte de volta em energia elétrica. Um transdutor gastará cerca de 1% do seu tempo transmitindo e 99% do seu tempo escutando silenciosamente para ecos. Lembre-se, no entanto, que esses períodos de tempo são medidos em microssegundos, então o tempo entre os pulsos é muito curto. O ecosounder pode calcular a diferença horária entre um pulso de transmissão e o eco de retorno e, em seguida, exibir essas informações na tela de uma maneira que possa ser facilmente compreendida pelo usuário.

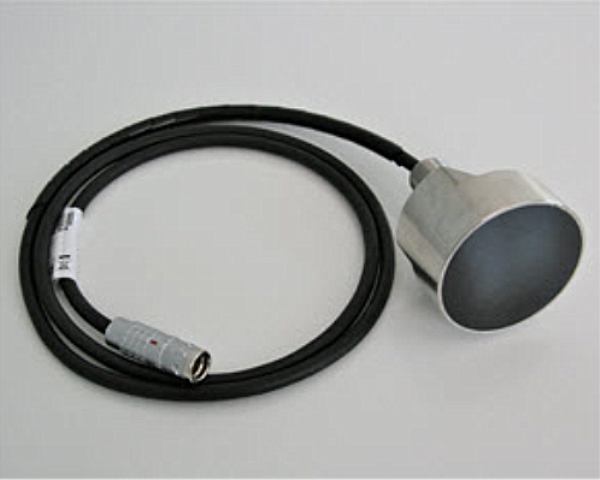

Imagem do aplicativo:
Cristal de disco piezoelétrico de 200 khz para o transdutor de ecosounder
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e algum outro desavé ultra-sônico com forte technolOgy Force.Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
fabricantes de discos cerâmicos. | Piezo Disk Echosounder. |
|
Descrição do disco de cerâmica piezo:
Gama de disco piezo para produzir:
Diâmetro: 2mm-120mm
Espessura: 0.1mm-30mm
Material PZT:
Hard \"PZT MATERIAIS | PZT-41. | PZT-42. | PZT-43./ 4d. | PZT-82. | PBAS-4. | ||
Constante dielétrica | ɛTR3. | 1050 | 1250 | 1420 | 1100 | 1900 | |
Fator de acoplamento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -106 | -124 | -138 | -100 | -160 |
D33. | 10-12m / v. | 260 | 280 | 300 | 240 | 380 | |
G31. | 10-3VM / N. | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33. | 10-3VM / N. | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frequência | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de conformidade elástica. | Se11 | 10-12m2/ n. | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Fator de Qualidade Machânica. | Qm. | 1000 | 800 | 600 | 1200 | 2200 | |
Fator de perda dielétrico | Tg δ. | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidade | ρ | g / cm.3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura de curie | Tc. | ° C. | 320 | 320 | 320 | 310 | 310 |
Módulo do jovem | YE11 | <10.9N / m.3 | 85 | 79 | 76 | 86 | 76 |
Relação venenosa | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Como funciona um transdutor de ecosounder?
A maneira mais fácil de entender como uma função de transdutor de ecosounder é pensar nisso como um orador e um microfone embutido em uma unidade. Um transdutor de ecosounder recebe sequências de pulsos elétricos de alta tensão chamados de pulsos de transmissão do ecosounder. Assim como os alto-falantes estéreo em casa, o transdutor converte os pulsos de transmissão em som. O som viaja pela água como ondas de pressão. Quando uma onda atinge um objeto como uma erva daninha, uma rocha, um peixe, ou o fundo, a onda salta de volta. A onda é dita para ecoar - assim como sua voz irá ecoar uma parede de cânion. Quando a onda de som se recupere, o transdutor atua como um microfone. Recebe a onda sonora durante o tempo entre cada pulso de transmissão e converte de volta em energia elétrica. Um transdutor gastará cerca de 1% do seu tempo transmitindo e 99% do seu tempo escutando silenciosamente para ecos. Lembre-se, no entanto, que esses períodos de tempo são medidos em microssegundos, então o tempo entre os pulsos é muito curto. O ecosounder pode calcular a diferença horária entre um pulso de transmissão e o eco de retorno e, em seguida, exibir essas informações na tela de uma maneira que possa ser facilmente compreendida pelo usuário.
Imagem do aplicativo:
