Ps10000k089.
Piezohannas
PS10000K089

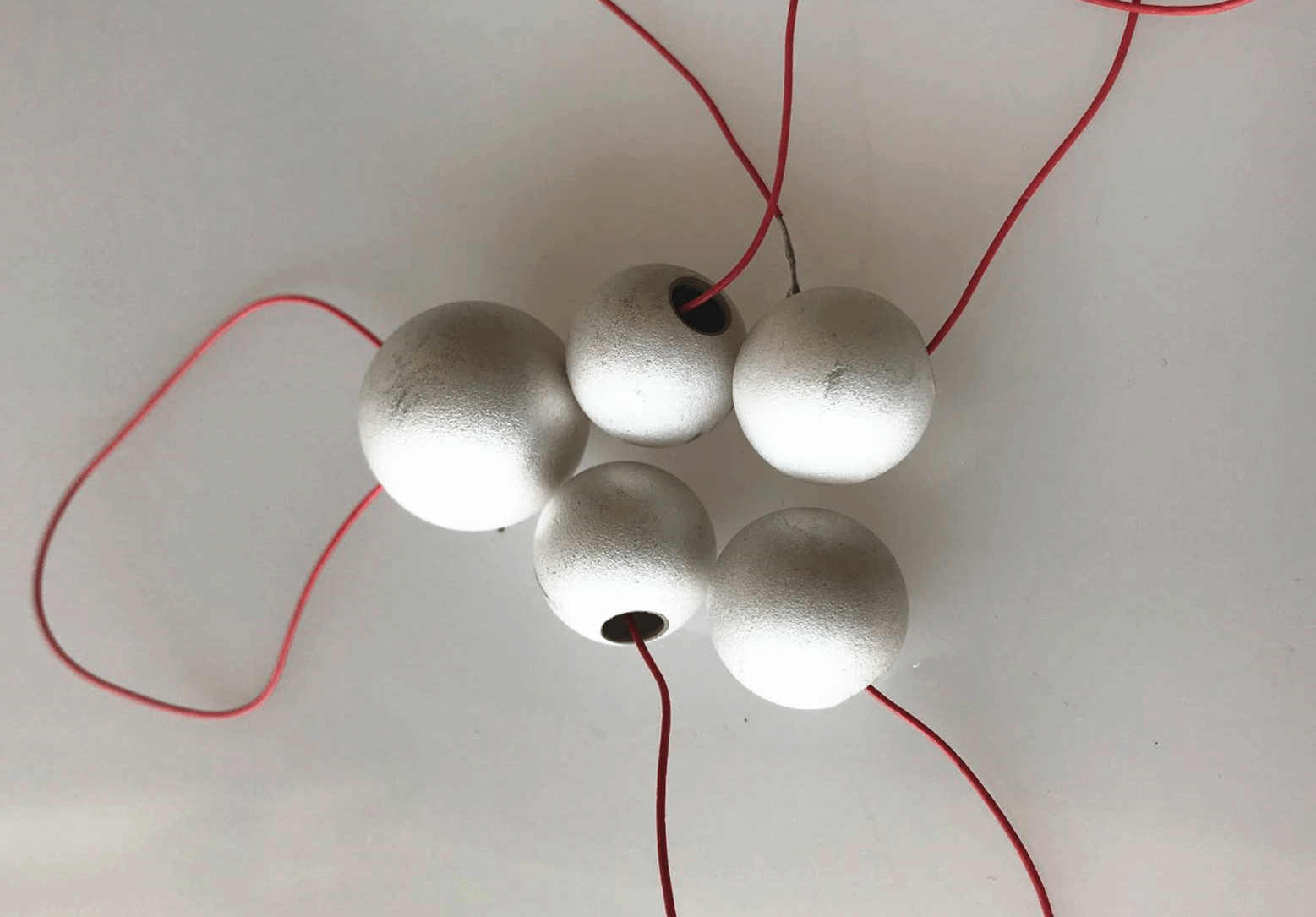

Esfera esférica do pizzo do PZT para o transdutor de hidrofone
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e algum outro desavé ultra-sônico com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
Dimensão do Hemisfério Piezo:
Esfera de PZT esférica
10 mm OD.
Espessura da parede de 1 mm
Furo de 3mm.
Material PZT51.
Capacitância 5000pf.
TG: 2%
Frequência: 160khz.
KP: 33%
Diâmetro: 5 - 40mm
Espessura da parede: 0,5 - 3mm
Caliber: 5 - 8mm
Raio máximo: aprox. 50 mm.
Especificação esférica |
Dimensão externa（milímetros） | Tecnológica parâmetros | ||||||
diamete.r | calibre aberto
| muro espessura | fkhz.
| Kr.
| P-33.
| P-52.
| P-81.
| |
SΦ5 | Sφ5. | Φ1.5 | 0.5 | 320 | 0.4 | 1.8 | 3.5 | |
SΦ10 | SΦ10 | Φ3 | 0.8 | 160 | 0.4 | 4.7 | 8.8 | |
SΦ15 | SΦ15 | Φ4 | 1 | 113 | 0.4 | 9.2 | 17.3 | |
SΦ20 | SΦ20 | Φ5 | 1 ~ 1.5. | 77 | 0.4 | 17 | 32.0 | |
SΦ25 | SΦ25 | Φ5 | 1 ~ 1.5. | 61 | 0.4 | 17.4 | 32.8 | |
SΦ30 | SΦ30 | Φ6 | 1,5 ~ 3. | 50 | 0.4 | 23.5 | 44.3 | |
SΦ40 | SΦ40 | Φ7 | 2 ~ 4. | 38 | 0.4 | 34.3 | 64.6 | |
SΦ50 | SΦ50 | Φ8 | 2 ~ 4. | 30 | 0.4 | 54.8 | 103.2 | |
Sr12.5. | Sr12.5. | Φ3.5 | 2 ~ 5. | 83 | 6.2 | 3.7 | ||
Sr25. | Sr25. | Φ8 | 2 ~ 5. | 26.2 | 15.6 | |||
SR37.5. | SR37.5. | Φ10 | 2 ~ 5. | 17.7 | ||||
SR50. | SR50. | Φ12 | 3 ~ 6. | 25.5 | ||||
MATERIAIS SOFT \"PZT:
\"Soft \" PZT MATERIAIS | O tipo de material macio | ||||||||
Propriedades. | PSNN-5. | PLIS-51. | PZT-51. | PZT-52. | PZT-53. | PZT-5H. | PZT-5X. | ||
Constante dielétrica | ɛTr3. | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Fator de acoplamento | Kp. | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31. | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33. | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt. | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33. | 10-12m / v. | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31. | 10-3VM / N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33. | 10-3VM / N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frequência | Np. | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1. | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3. | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de conformidade elástica. | Se11. | 10-12m2 / n. | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Fator de Qualidade Machânica. | Qm. | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Fator de perda dielétrico | Tg δ. | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidade | ρ | g / cm3. | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura de curie | Tc. | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Módulo do jovem | Ye11. | <109N / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relação venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Aplicação de hidrofone:
A tritrapória sonora pode registrar sinais de até quatro hidrofones conectados através dos quatro tampões na base do gravador. Os hidrofones são o tipo pré-amplificado, e podem ser em cabos longos para permitir espaçamento de matriz de vários metros. Hidrofones adequados podem ser especificados com várias opções de ganho e largura de banda.
Imagem do aplicativo:
