Folha de dados do sensor de distância ultra-sônica de 50khz para medição do nível ultra-sônico

49khz | 9 ° | 0.4 ~ 8m | Usado para sensor de distância ultra-sônica, medidor de nível ultra-sônico, monitoramento, à prova de crash,
Segurança, localizador de gama ultrassônica, sensor ultrassônico para objetos de detecção não contato, etc.

Sobre o transdutor de distância ultra-sônica, podemos oferecer 14kHz 22khz 40khz 50khz 75khz 200khz 300khz 400khz como para frequência ressonante, também podemos acionar personalização.
Quantidade:
  • PHA-49-08H.
  • Piezohannas
  • PHA-49-08H

Folha de dados do sensor de distância ultra-sônica de 50khz para medição do nível ultra-sônico



Itens

Parâmetros técnicos

Imagem

Nome

Tipo de transdutor de 49khz H

01xdr $} [DNI $ @ $ 3JWHTBKNM

Modelo

PHA-49-08H.

Frequência

49khz ± 5%

Distância de detecção

0.48m

Mínimo

Lmpedance paralelo

340Ω ± 20.

Capacitância.

2300pf ± 20.@ 1khz.

Sensibilidade

Tensão de condução850VPP.Distância: 0,6 m

Eco amplitude.450mv.

Operativo

Voltagem

Pico Tensão <1500VPP.

Operativo

Temperatura

-40+ 80 ℃

Pressão

≤33kilos ou 0.3mpa.

Ângulo

(Largura de Beam.)Largura de feixe de meio poder @ -3dB: 9 °± 2.

Ângulo afiado: 21 ° ± 4

Material habitacional

Pompa

Uso

Ultra-sônico nível medidor,Monitoramento,Aproproof.,

Segurança

Instalação

Dimensão

M38 * 1.5.

Nível de proteção

IP68.

Peso

120g ± 5.

Instruções de ligação

Tipo integrado: conector3pin., Terminal 2.54mm.):Vermelho +, branco, preto: fio blindado;

conector3p.Terminal de 2.0mm: Branco, preto: sensor de temperatura (Mf58.

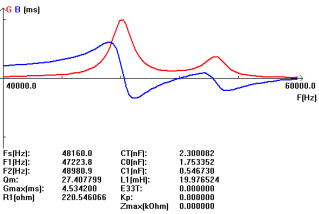

Curva de admissão

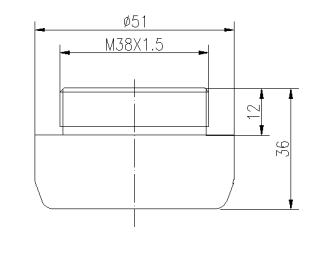

Diagrama da estrutura do produto

`1tfhrddd9u) evtd984`m0dn

9Heyloa8xx (A3MZO84L.

Aplicação de medição de nível ultra-sônico:

A medição do nível ultra-sônico é uma solução altamente econômica para medição de curto e longo alcance, mesmo sob condições ambientais difíceis, como vibrações e poeira. A medição do nível ultra-sônico é uma tecnologia sem contato utilizada em numerosas áreas industriais para monitorar e controlar o nível de líquidos, lastas e sólidos.


O transdutor de nível ultra-sônico emite pulsos acústicos em um feixe estreito perpendicular à face do transdutor. O transceptor de nível mede o tempo de propagação entre a emissão de pulso e a recepção do eco para calcular a distância do transdutor para o material. Variações na velocidade de som devido a alterações na temperatura dentro da faixa permitida são compensadas automaticamente pelo sensor de temperatura integral.

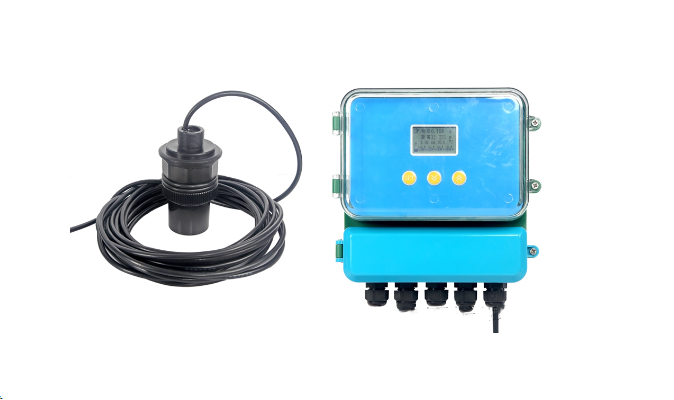

Imagem do aplicativo:


sensor de nível ultra-sônico.
