Folha de dados do transdutor de ar ultrassônico de 300 KHz para sensor de proximidade

300KHz | 10 ° | 0,08 ~ 2m | Usado para sensor de distância ultrassônica, sensor de nível líquido ultrassônico, localizador de alcance ultrassônico, sensor ultrassônico para objetos de detecção sem contato, etc.


Sobre o transdutor de distância ultrassônica, podemos oferecer 14KHz 22KHz 40KHz 50KHz 75KHz 80KHz 125KHz 200KHz 300KHz 400kHz Como para a frequência ressonante, também podemos accorrer a personalização.
Status de disponibilidade:
Quantidade:
  • PH300F1507
  • Piezohannas
  • PH300F1507

               Folha de dados de transdutor de ar ultrassônico de 300kHz para sensor de proximidade

Folha de dados de transdutor de ar ultrassônico de 300kHz para sensor de proximidade

Parâmetros técnicos


Modelo

PH300F1507

Frequência ressonante central (KHZ)

300KHz ± 4%

FEquipenceBAndWidth

24kHz

Pontos cegos

<0,08m

Iniciar o feixe de ângulo (-3db ângulo total)

10 ± 1 °

Sensibivity (tensão de envio = 20 VP-P ; Período: 50; Distância de recebimento: 5cm)

20mv

Capacitância eletrostática

1200pf ± 20%

Impedância paralela mínima

150Ω ± 30%

Máximo WOtensão rking (pulso - 2% de ciclo de trabalho)

50V

Temperatura de operação

-20 ~ 80 ℃

Temperatura de armazenamento

-40 ~ 85 ℃

Nível de proteção

IP65

Material de caixa

abdômen

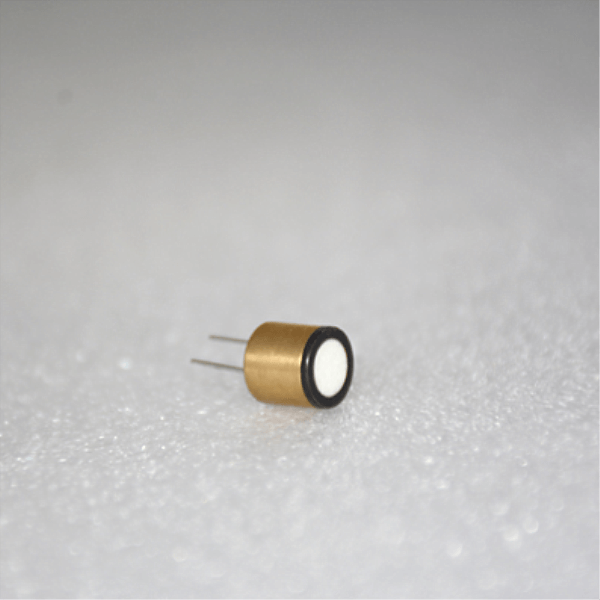

Foto:


Transdutor de ar ultrassônico de 300kHz para medição de proximidade


Dimensão do esboço:


Vz} _u3umnnftg3 [igw4xgxc


Curva de resistência à frequência




Xgf5kyv)} 2t_xc} 1 [q6x {] q



Frequência-Ângulo de fase Curva


@Hi5 [i`26gf) xmzjdt3327h

Teste de sensibilidade:



Tensão de transmissão: 20VP-P; período:50; distância:5cM


E000u} (6uorr2Gam [XR [B81



Inscrição:

1. Localização da posição

2. Medição de abordagem

3. Medição de tráfego

4.Avidando obstáculos


em um:
sob um:
