Hidrofone cilíndrico com transdutor personalizado

Status de disponibilidade:
Quantidade:
  • HSRHS-10
  • Piezohannas
  • HSRHS-10

             Hidrofone cilindro de transdutor personalizado

L47COJ) 97Q_4DJ9XE2


1. O hidrofone padrão HSRHS-10 tem as seguintes características:



1. Boa direcionalidade. O hidrofone não possui diretividade horizontalmente e nenhuma diretividade dentro de 240 ° do plano vertical.

2. A faixa de frequência é muito ampla e pode ser usada para medição de alta frequência acima de 200kHz.

3. Baixa sensibilidade, adequada para medição de campo sonoro de alta intensidade.



2. Os principais indicadores técnicos do hidrofone padrão HSRHS-10:



Faixa de frequência operacional: 1kHz ~ 200kHz

Faixa de frequência linear: 1kHz ~ 100kHz

Sensibilidade de baixa frequência de recebimento: -210db

Diretividade Horizontal: ± 2dB (200kHz)

Diretividade vertical: ± 2,5dB (200kHz, faixa de 240 °)

Profundidade máxima de trabalho: 300 metros



3. Diagrama de diretividade da frequência típica

200kHz  Diretividade horizontal

 Lidz33kyr) d5j5on4v

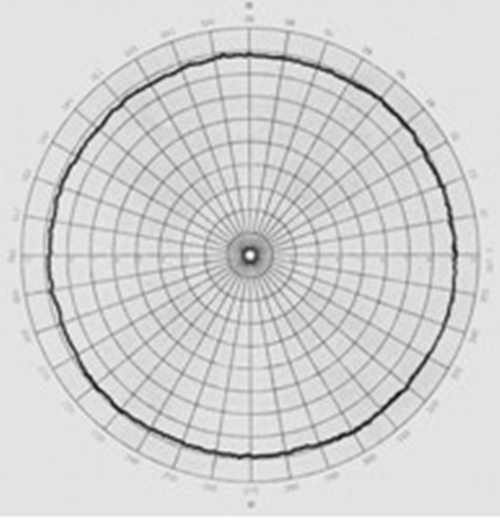

 200kHz  diretividade vertical


X1%(ATJG0GOUFSN8UF4






4. Curva de sensibilidade de tensão de circuito aberto de campo livre

6MSID2I9R) H5WELP0



5. as dimensões externas e a definição do fio do núcleo no final do cabo


8i`ks9jusw024mMuit6C1f

Definição do fio principal no final do cabo: sinal de fio vermelho +; sinal de arame preto -; arame de arame blindado; O comprimento padrão do cabo é de 15 metros




6.Precauções para uso e armazenamento:



1. O elemento piezoelétrico do hidrofone padrão é um item frágil, manipula -o com cuidado durante o transporte e uso e preste atenção à proteção;

2. O hidrofone padrão deve ser armazenado em um local ventilado, seco e frio para evitar o envelhecimento da borracha;
