Hidrofone cilíndrico transdutor para acústica subaquática

   Hidrofone cilindro do transdutor para acústica subaquática

1. O hidrofone padrão tem as seguintes características:

1. Boa direcionalidade. O hidrofone não possui diretividade horizontalmente e nenhuma diretividade dentro de 240 ° do plano vertical.

2. A faixa de frequência é ampla, que pode cobrir a maioria das faixas de frequência para medição acústica subaquática.

3. Resposta a sensibilidade plana.

4. Boa estabilidade e alta confiabilidade.

2. Os principais indicadores técnicos de hidrofones padrão:

Faixa de frequência operacional: 20Hz ～ 100kHz

Faixa de frequência linear: 20Hz ～ 50kHz

Baixa frequência Receber sensibilidade: -198db

Diretividade Horizontal: ± 1,5dB (100kHz)

Diretividade vertical: ± 2,0dB (100kHz, faixa de 240 °)

Profundidade máxima de trabalho: 500 metros

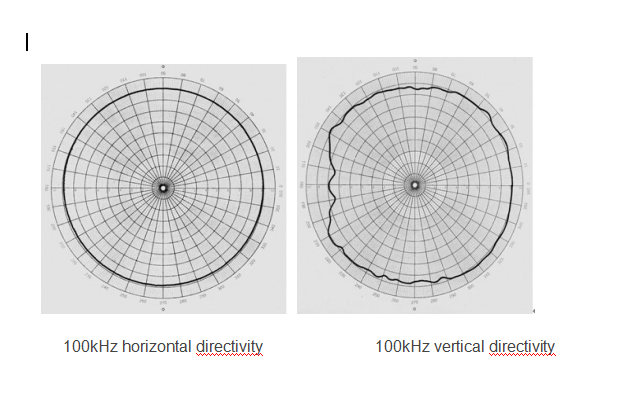

3. Diagrama de diretividade da frequência típica

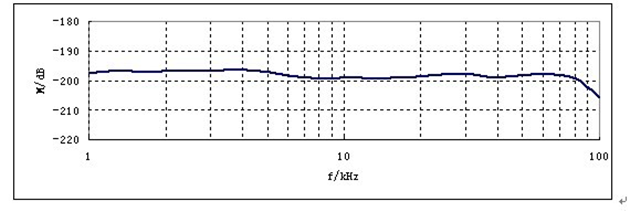

4. Curva de sensibilidade da tensão de circuito aberto de campo livre

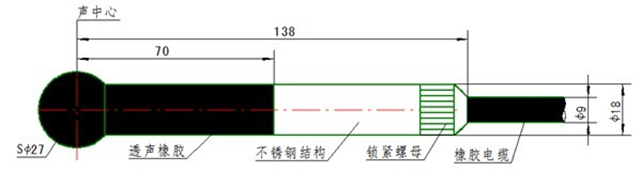

5. as dimensões externas e a definição do fio do núcleo no final do cabo

Definição do fio principal no final do cabo: sinal de fio vermelho +; sinal de arame preto -; arame de arame blindado; O comprimento padrão do cabo é de 15 metros

6. Precauções para uso e armazenamento:

1. O hidrofone padrão é um item frágil, manipula -o com cuidado durante o transporte e uso e preste atenção à proteção;

2. O hidrofone padrão deve ser armazenado em um local ventilado, seco e frio para evitar o envelhecimento da borracha;
