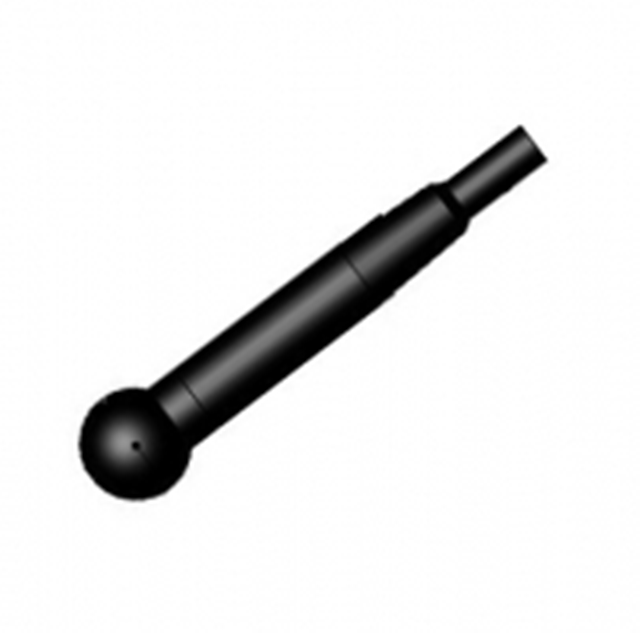

Hidrofone esférico subaquático para acústica subaquática

   Hidrofone esférico subaquático para acústico subaquático

1. O hidrofone padrão tem as seguintes características:

Boa direcionalidade. O hidrofone não possui diretividade horizontalmente e nenhuma diretividade dentro de 240 ° do plano vertical. A faixa de frequência é ampla e pode cobrir a maioria das faixas de frequência para medição acústica subaquática. A superfície é totalmente coberta com borracha para melhorar a resistência à corrosão de vários líquidos. A estrutura é pequena e o impacto no campo de som é pequeno.

2. Os principais indicadores técnicos de hidrofones padrão:

Faixa de frequência operacional: 20Hz ～ 150kHz

Faixa de frequência linear: 20Hz ～ 80kHz

Baixa frequência recebendo sensibilidade: -202db

Diretividade Horizontal: ± 1,5dB (100kHz)

Diretividade vertical: ± 2,0dB (100kHz, faixa de 240 °)

Profundidade máxima de trabalho: 500 metros

3. Diagrama de direção da frequência típica

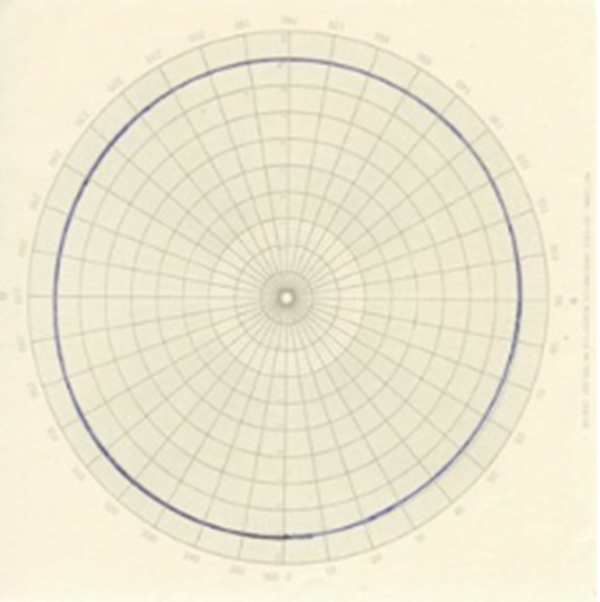

100kHz  Diretividade horizontal

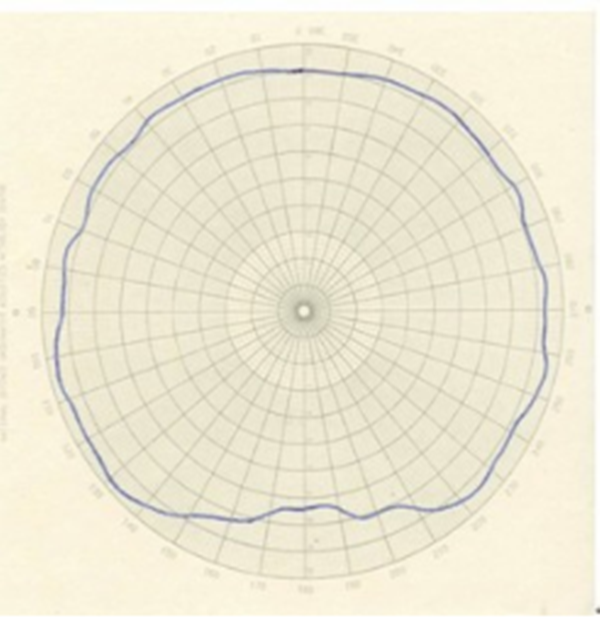

100kHz  diretividade vertical

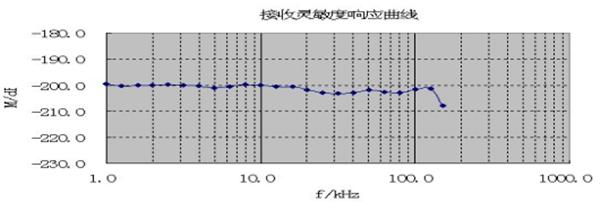

4. Curva de sensibilidade da tensão de circuito aberto de campo livre

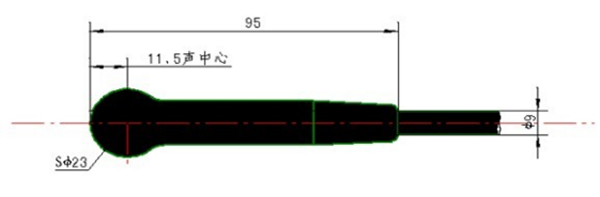

5. As dimensões externas e a definição do fio do núcleo no final do cabo

Definição do fio principal no final do cabo: sinal de fio vermelho +; sinal de arame preto -; arame de arame blindado; O comprimento padrão do cabo é de 15 metros

6. Precauções para uso e armazenamento

1. O hidrofone padrão é um item frágil, manipula -o com cuidado durante o transporte e uso e preste atenção à proteção;

2. O hidrofone padrão deve ser armazenado em um local ventilado, seco e frio para evitar o envelhecimento da borracha;
