Phau-200-01c.
Piezohannas

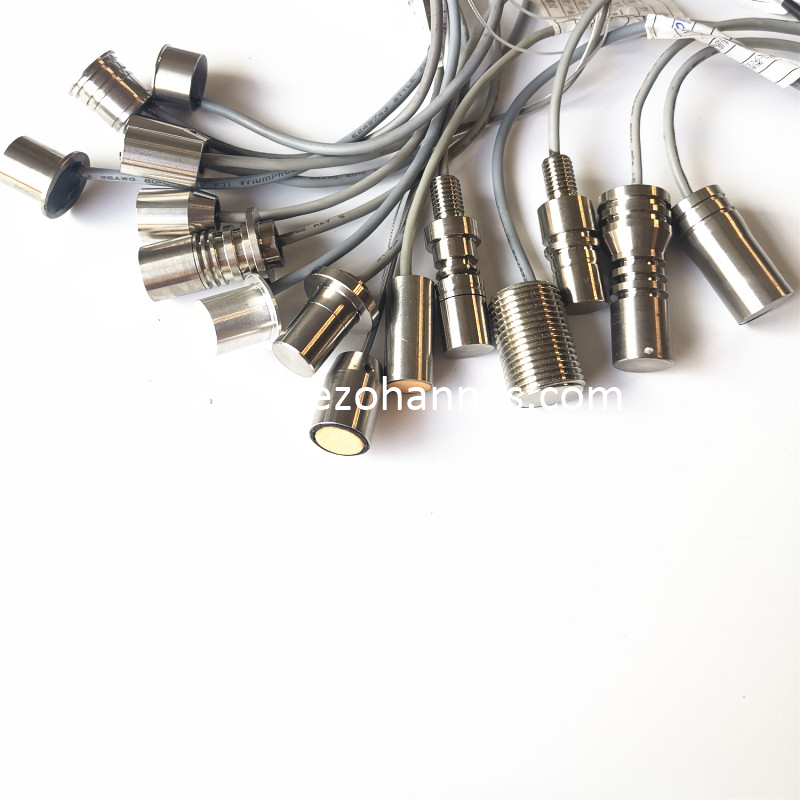

PHAU-200-01C
Liga de titânio alojamento 200khz transdutor ultra-sônico medição de fluxo de gás para medidor de fluxo de gás ultrassônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | 200khz.transdutor ultra-sônico. |
| |
Modelo | Ph.AU-200-01C | ||
Frequência | 200khz ±.5% | ||
Distância de detecção | 0.10～1m | ||
LMPedance paralelo mínimo | 670Ω ± 20.％ | ||
600pf ± 20.％@ 1khz. | |||
Sensibilidade | Carregar D.riving.voleado:800Vpp.，Distância:0,3 m， Eco amplitude.: 25.mv. | ||
-40～+ 80 ℃ | |||
≤16kilos ou. 1.6Mpa. | |||
(BeamWidth.) Largura de feixe de meio-potência @ -3dB:8.4°10%， Ângulo agudo:19.9°10% | |||
Material habitacional | Liga de titânio | ||
uso | Medidor de fluxo de gás ultra-sônico | ||
DimensionProtection Level. | IP68. | ||
Peso | 20.7g ± 5.% (comprimento do fio：80cm） | ||
Instruções de ligação | Interface: Vermelho: Transdutor +, Branco: Transdutor -, Preto: Fio blindado, (sensor de temperatura é opcional) | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
Aplicação para medidor de fluxo de gás ultrassônico:
Os medidores de fluxo de gás industrial são amplamente utilizados para aplicações de líquido e água, há muito tempo aceito que a braçadeira na tecnologia do fluxo de fluxo de gás não pôde ser aplicada à medição de fluxo de gás em massa devido principalmente a limites de medição teóricos fundamentais. A energia sonora transmitida é recebida por transdutores ultra-sônicos tradicionais. No entanto, os avanços na tecnologia de medição de fluxo de gás e processamento têm significado que, apesar dos menores níveis de impedância acústica e níveis de atenuação mais elevados na maioria dos gases, um grampo no medidor de fluxo de gás agora pode medir os tempos de trânsito em gases onde as proporções de sinal para ruído são extremamente baixo. Agora é possível medir gás natural, vapor, ar comprimido, hidrogênio, ar comprimido e muitos mais usando o grampo em medidores de fluxo.
Departamento de Aplicação:
