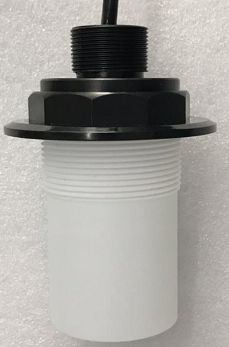

PHA-40-12FB-F
Piezohannas
PHA-40-12FB-F
Medição de distância do transdutor ultra-sônico de 40khz para sensor de nível ultra-sônico
Especificação:
Itens | Parâmetros técnicos | Imagem | |
Nome | 40khz.Transdutor anticorrosivo |
| |
Modelo | Ph.A-40-12FB-F | ||
Frequência | 40khz ±.5% | ||
Distância de detecção | 0.5～12m. | ||
LMPedance paralelo mínimo | Ω ± 20.％ | ||
pf ± 20.％@ 1khz. | |||
Sensibilidade | |||
-40～+ 80 ℃ | |||
≤3.Quilos ou. 0.3mpa. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3dB: 9 ° ±10%， Ângulo agudo:21 ° ±.10% | |||
Material habitacional | PTFE. | ||
uso | Medidor de nível ultra-sônico, anti-colisão ultra-sônica, rangefinder ultra-sônico | ||
Linha inferior m60 × 2 ou g2a | |||
Nível de proteção | IP68. | ||
Instruções de ligação | Tipo separado（quatro fios):Vermelho:transdutor.+、Branco： transdutor.-、azul，Preto: sensor de temperatura（Mf58.);Tipo separado（Três fios):Vermelho:transdutor.+、Azul: sensor de temperatura +、Preto：Linha comum-; | ||

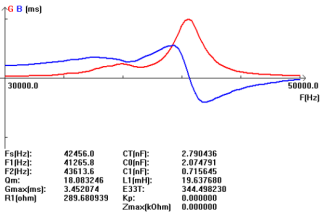

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Aplicação de medição de nível ultra-sônico:
In Não contato Medição de nível ultrassônico, o sensor emite pulsos ultra-sônicos na direção do meio, que então reflete-os de volta.O tempo decorrido da emissão para a recepção dos sinais é proporcional ao nível do tanque. Os sensores ultra-sônicos são ideais para aplicações padrão simples, tanto para líquidos quanto para sólidos.
