Piezohannas
PHA-200-01XE
Medição de distância do transdutor ultrassônico da liga do titânio para o medidor de fluxo de gás ultra-sônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico de 200khz. |
| |
Modelo | Ph.A-200-01x.E | ||
Atmosferas de gás explosivo | Trabalhe normalmente | ||
Diâmetro da zona ativa | 15 mm. | ||
Frequência | 195Khz ±.5% | ||
Distância de detecção | 0.10～1,5 m | ||
LMPedance paralelo mínimo | 240Ω ± 20.％ | ||
1000pf ± 20.％@ 1khz. | |||
Sensibilidade | Sem carga D.riving.voleado: 2.00Vpp.，Distância:0,3 m， Eco amplitude.: 8.mv. | ||
-40～+ 80 ℃ | |||
16kilos ou. 1.6Mpa. | |||
(BeamWidth.) Largura de feixe de meio-potência @ -3dB: 7 ° ±10%， Ângulo agudo :: 18 ° ±10% | |||
Material habitacional | Liga de titânio | ||
uso | Medidor de fluxo de gás ultra-sônico | ||
dimensão | (Pode ser personalizado de acordo com os requisitos do cliente) | ||
Nível de proteção | IP68. | ||
Peso | 30g ± 5.% (comprimento do fio：20cm.） | ||
Instruções de ligação | Interface: Vermelho: Transdutor +, Branco: Transdutor -, Preto: Fio blindado, (sensor de temperatura é opcional) | ||

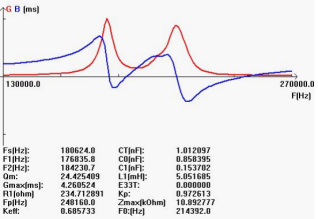

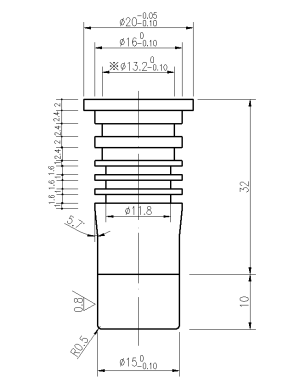

Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor de distância ultra-sônica:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
O que vai para a fabricação de um transdutor?
O componente principal de um transdutor de profundidade é o elemento piezocerâmico. É a parte que converte pulsos elétricos em ondas sonoras, e quando os ecos retornam, o elemento piezocerâmico converte as ondas sonoras de volta em energia elétrica. Elementos piezocerâmicos são mais frequentemente em um formulário de disco, mas também podem estar em forma de uma barra ou anel. Um transdutor pode conter um elemento ou uma série de elementos ligados ao conjunto de uma matriz. Um transdutor é composto de seis componentes separados:
