PHW-500-AS

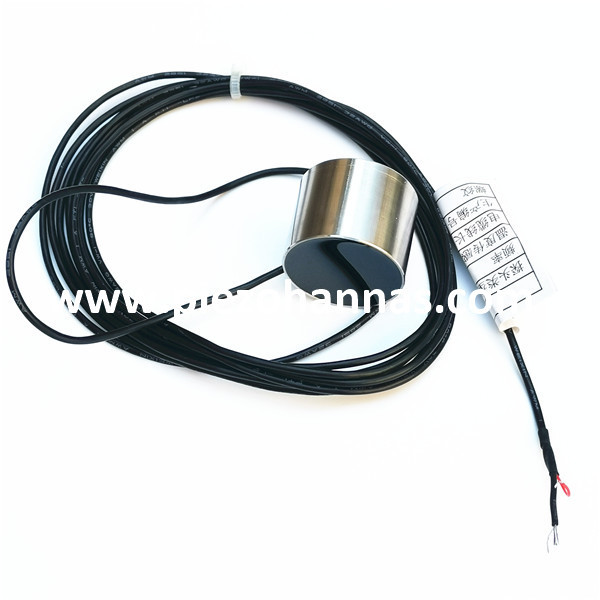

Transdutor ultra-sônico da profundidade ultra-sônica de aço inoxidável 500KHZ para o rangefinder ultra-sônico
Parâmetros técnicos:
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor de profundidade subaquática de 500khz |
| |
Modelo | Phw-500-como | ||
Frequência | 500khz ± 5% | ||
Distância de detecção | 0.30～30m | ||
LMPedance paralelo mínimo | 200Ω ± 20.％ | ||
1900PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução：23 V.、Distância: 0.3m.、 Amplitude Echo: 300 mV | ||
-10～+50 ℃. | |||
(BeamWidth.) Largura de feixe de meio poder@ -3DB: 7 ° ± 10%, Ângulo afiado: 15 ° ± 10% | |||
Material habitacional | 304 | ||
Uso | Rangefinder subaquático | ||
Verificando o diagrama da estrutura do produto abaixo | |||
Nível de proteção | IP68. | ||
Peso | 52G ± 5.% (Comprimento：2,5m） | ||
Instruções de ligação | Branco:transdutor.+，Preto:transdutor.-, | ||
Curva de admissão | Diagrama da estrutura do produto | ||
|
| ||
Diagrama de bloco de transdutor ultra-sônico:
Diagrama esquemático do sensor de temperatura (Modelo: mf58_502f3470):
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Tipo dividido: Cabo padrão 10M, com cada 50m adicional de cabo, a atenuação do sinal é 6dB
Instruções de fiação de três núcleos:
Vermelho: transdutor +
Azul: sensor de temperatura +
Preto: público-
Instruções de fiação de quatro núcleos:
Vermelho: transdutor +
Amarelo: transdutor-
Azul, preto: sensor de temperatura
Aplicação Ultrasonic Rangefinder:
Um sensor de localizador de gama ultrassônica permite que um robô detecte obstáculos em seu caminho, utilizando a propagação de ondas sonoras de alta frequência. O sensor emite uma onda sonora de freqüência, que salta uma superfície reflexiva e retorna ao sensor. Em seguida, usando a quantidade de tempo que leva para a onda retornar ao sensor, a distância para o objeto pode ser calculada. Para aumentar o intervalo de detecção, o sensor pode ser montado em um servo para permitir que ele gire.
