Medição ultra-sônica do transdutor de aço inoxidável 200khz de aço inoxidável para o localizador ultra-sônico do intervalo

Aplicação: Finder submarino de alcance ultrassônico
Status de disponibilidade:
Quantidade:
  • Phw-200-g
  • Piezohannas
  • PHW-200-G

Medição ultra-sônica do transdutor de aço inoxidável 200khz de aço inoxidável para o localizador ultra-sônico do intervalo



Parâmetros 1.Técnicos:


Itens

Parâmetros técnicos

Imagem

Nome

200khz.transdutor ultrassônico subaquático

{TL _]) 9 $} 0] fxqle47md} f9

Xit8x1dwujj) (%] zodv`) fw

Modelo

Ph.C-200-G.

Frequência

200Khz.±5%

Distância de detecção

0.4010,0m

Mínimo

Lmpedance paralelo

2100Ω ± 20.

Capacitância.

1000pf ± 20.@ 1khz.

Sensibilidade

Tensão de condução: 24 VPP, distância: 0,3 m,

Echo amplitude: 200 mv

Operativo

Voltagem

Pico Voltagem<1500VPP.

Operativo

Temperatura

-10+50 ℃.

Pressão

5MPa.

Ângulo

(BeamWidth.) Largura de feixe de meio poder @ -3dB: 15 ° ± 2,

Ângulo afiado: 35 ° ± 4

Habitação Material

316

Uso

Finder do intervalo submarino

Instalação

Dimensão

Veja o desenho da estrutura do produto

Nível de proteção

IP68.

Peso

280g ± 5.% (Comprimento: 1m)

Instruções de ligação

Vermelho +, preto, amarelo, branco: mf58 thalposis dois pólos;

Curva de admissão

Diagrama da estrutura do produto

[BM6MO07ISOXHN) LSL [V2

JN3H $ _7 (9nzl @% AZ} 7D` (r

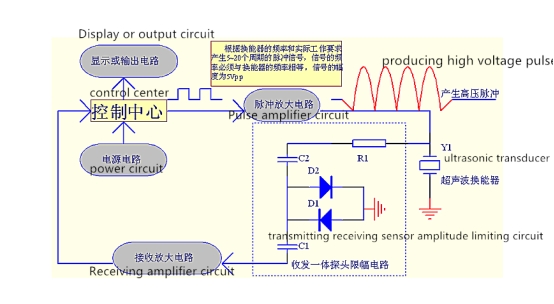

Diagrama esquemático de sensor 2.Temperatura do transdutor, diagrama esquemático de circuito de teste



0YJG8D (6_Q9XM% 86PDG

O3`1pa5yr5% z5`dq1r.
