Ph180.
Piezohannas
PH180

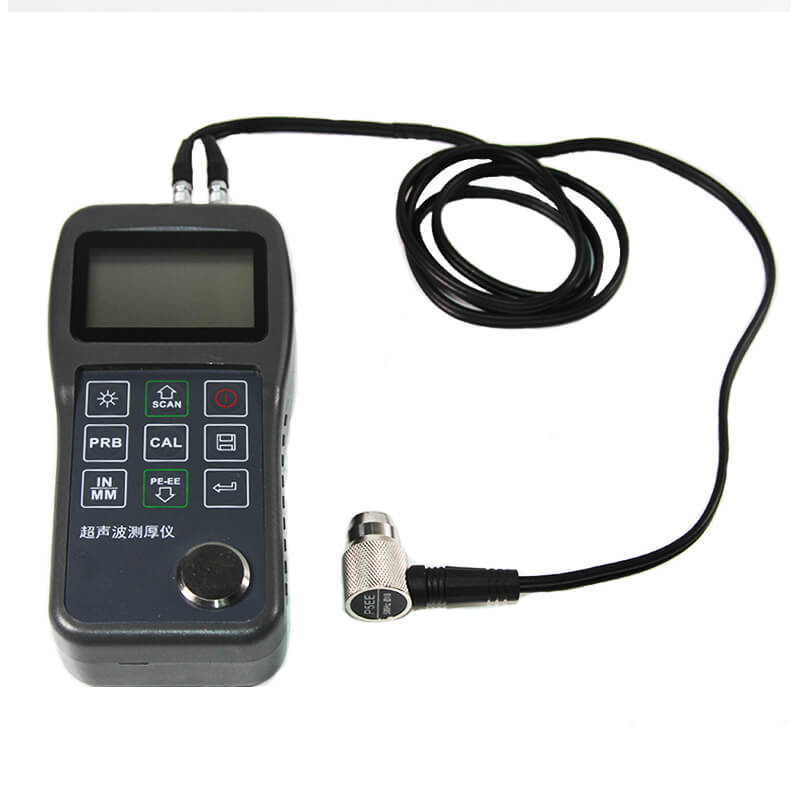

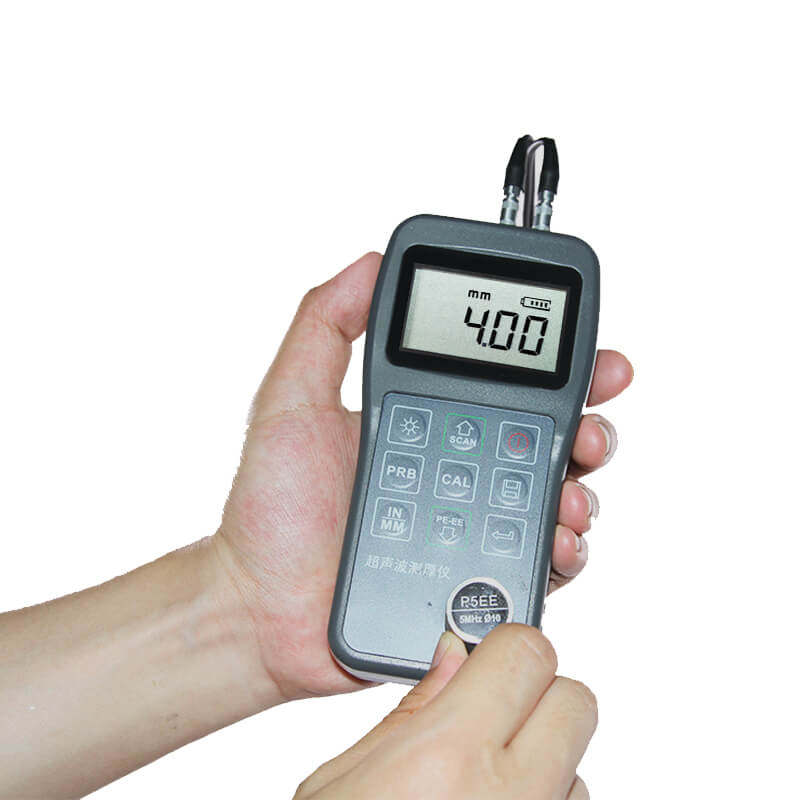

Medidor de espessura ultra-sônica handheld com USB para borracha
Visão geral:
PIEZOHANNAS PH180 multi-modo medidor de espessura de ultra-sons, com base no princípio de medição de ultra-sons, pode realizar medições de espessura sobre uma vasta gama de materiais, incluindo metais, plástico, cerâmica de vidro e outros materiais bem condutoras de ultra-sons. Também é capaz de medir a velocidade sólida do objeto com espessura conhecida. Em comparação com o método de medição tradicional, a vantagem do medidor de espessura ultrassônica é que ele pode concluir a medição somente se ele entrar em contato com um lado da peça medida. Seu desempenho único de capazes de testar a espessura através do revestimento fornece solução eficiente para testar a peça de trabalho de superfície revestida ou materiais de corrosão. Pode testar a peça direta sem precisar se livrar do revestimento de superfície. É amplamente utilizado para monitorar os equipamentos de produção 'várias tubulações e grau de redução de corrosão do vaso de pressão nas áreas de petróleo, química, metalurgia, construção naval, aviação, aeroespacial e assim por diante. Também pode ser usado para fazer medições precisas a várias placas e peças de usinagem. É o instrumento de precisão profissional necessário para melhorar a eficiência de produção e a taxa de qualificação, bem como economizar custos.
Parâmetros técnicos:
Especificações técnicas | Parâmetros técnicos |
Faixa de medição | Suportam dois modos para a medição da espessura Pulso-eco mode: (0,65～600) mm Modo de eco-eco: (3～30) milímetros |
Precisão | ±0,05mm(≤10mm); ± (0,5% H + 0,01）mm (> 10 milímetros)；H referem-se à espessura da peça de trabalho |
Frequência de medição | 7 vezes por segundo para medição de ponto único, 16 vezes por segundo para medição modo de digitalização. |
Exibição |
|
Resolução | 0,1 milímetros / 0,01 milímetros selecionável |
Gama de velocidade de som | (1000～9,999) m / s (capazes de medir a velocidade do som do objecto com espessura conhecida) |
Calibração sonda | calibração do ponto zero, calibração de dois pontos |
Modo de medição da espessura | Um único ponto de medição, min / max medição, a medição diferencial |
Armazenamento de dados | Capaz de salvar e gerenciar 20 grupos de dados de espessura (até 100 valores para cada grupo) |
Unidades | Unidade Métrica / Imperial Selecionável |
Comunicação | Interface USB 1.1 para conectar com o PC para impressão |
Fonte de energia | Com duas baterias alcalinas de tamanho de \"AA \", pode funcionar acima de 50 horas continuandocom brilho padrão. |
Economia de energia automática | Função de poupança de energia de desligamento automático |
Material | Plástico de engenharia abs |
Tamanho | 150mm × 74mm × 32mm |
Peso | 245g. |
Recursos
l Capaz de realizar medições de espessura em uma ampla gama de materiais, incluindo metais（tal aço, ferro fundido, alumínio, cobre e assim por diante）, plástico, cerâmica, compósitos, epóxis, vidro e outros materiais bem condutores ultra-sônicos.
l Com dois modos de medição de espessura: Modo Pulse- Echo e modelo de eco-eco, pode medir a espessura através do revestimento sem calcular a espessura do revestimento.
l Com grande capacidade de armazenamento e menor design de energia, ele pode esperar super muito tempo acima de meses.
l Capaz de medir a velocidade do som do objeto com espessura conhecida, pode atender aos requisitos de teste de espessura para vários materiais.
l Anexar com software de procedimento de dados USB, ele pode se conectar com o PC para análise, armazenamento e impressão de dados.
l Capaz de compatível com uma variedade de sondas com diferentes frequências e tamanho, pode identificar o tipo de sonda automaticamente.
l Com calibração de probe-zero e funções de calibração de dois pontos, ele pode corrigir o erro do sistema automaticamente
l Equipado com sonda de precisão de alta precisão de cristal de impulso estreito, tem pequena zona morta e medição precisa.
l Com exibição de luz de fundo El, é conveniente para usar no ambiente de luz dim.
l Com o Auto Sleep, o desligamento automático e outras funções de poupança de energia, bem como a capacidade de descanso da bateria indicando a função. Design portátil inteligente com alta confiabilidade, pode anti vibração, choque e interferência eletromagnética, adequado para um ambiente operacional severo.
O medidor digital de espessura ultra-sônica determina a espessura de uma parte ou estrutura medindo com precisão o tempo necessário para um pulso ultra-sônico curto gerado por um transdutor para percorrer a espessura do material, refletir da superfície traseira ou dentro e deve ser devolvido ao transdutor. O tempo de trânsito de duas vias medido é dividido por dois para explicar o caminho de viagem para baixo e traseiro e, em seguida, multiplicado pela velocidade do som no material. O resultado é expresso no relacionamento bem conhecido.
Where：
H－Espessura da peça de teste.
v－Velocidade de som no material.
t－O tempo de trânsito de viagem de ida e volta.
Para garantir que a sonda funcione corretamente, ela precisa usar o acoplamento para isolar o ar entre a superfície da sonda e a superfície da peça de trabalho medida. O líquido usado para o acoplamento entre a sonda e a peça de trabalho é chamado como acoplamento.
Seleção do transdutor:
Modelo | Frequencia | Diamo | Faixa de medição | Limite inferior | Descrição |
N05. | 5MHz | 10mm | 1,0 mm～600mm (em aço) | Φ20mm × 3.0mm. | Medição normal |
N05 / 90 ° | 5MHz | 10mm | 1,0 mm～600mm (em aço) | Φ20mm × 3.0mm. | Medição normal |
N07. | 7Mhz. | 6milímetros | 1,0 mm～600mm (em aço) | Φ15mm × 2,0 mm. | Para parede de tubulação fina ou pequena curvaturaMedição da parede do tubo |
HT5. | 5MHz | 12milímetros | 1,0 mm～600mm (em aço) | 30mm. | Para alta temperatura (inferior than300 ℃) medição |
N02. | 2.5Mhz. | 14milímetros | 1,0 mm～600mm (em aço) | 20mm. | Para espessura, altamente atenuante, ou altamenteEspalhamento de materiais |
P5ee. | 5MHz | 10mm | Pulse-Echo: 2.0mm-600mm (em aço) Echo-Echo: 3.0mm-100mm (em aço) | Φ20mm × 3.0mm. | Teste de espessura de revestimento |
Configuração:
Não. | Modelo | Qty. | Observações. | |
Padrão Configuração | 1 | Unidade principal | 1 | |
2 | Probe de espessura de impulso estreito (P5ee) | 1 | ||
3 | Couplant. | 1 | ||
4 | Caso do instrumento de ABS. | 1 | ||
5 | Manual | 1 | ||
6 | Cartão de garantia | 1 | ||
7 | Certificado de produto | 1 | ||
8 | Baterias alcalinas de tamanho AA \" | 2 | ||
Opcional Configuração | 1 | Normal Sonda N05 / 90 ° (5MHz) | ||
2 | Sonda normal N05 (5MHz) | |||
3 | Sonda de alta temperatura HT5 (5MHz) | |||
4 | Sonda de grão grossa N02 (2.5MHz) | |||
5 | Sonda Micro Diâmetro N07 (7MHz) | |||
6 | Couplante de alta temperatura | |||
7 | Cabo de comunicação USB. | |||
8 | Software de procedimento de dados. |
