Ph660.
Piezohannas

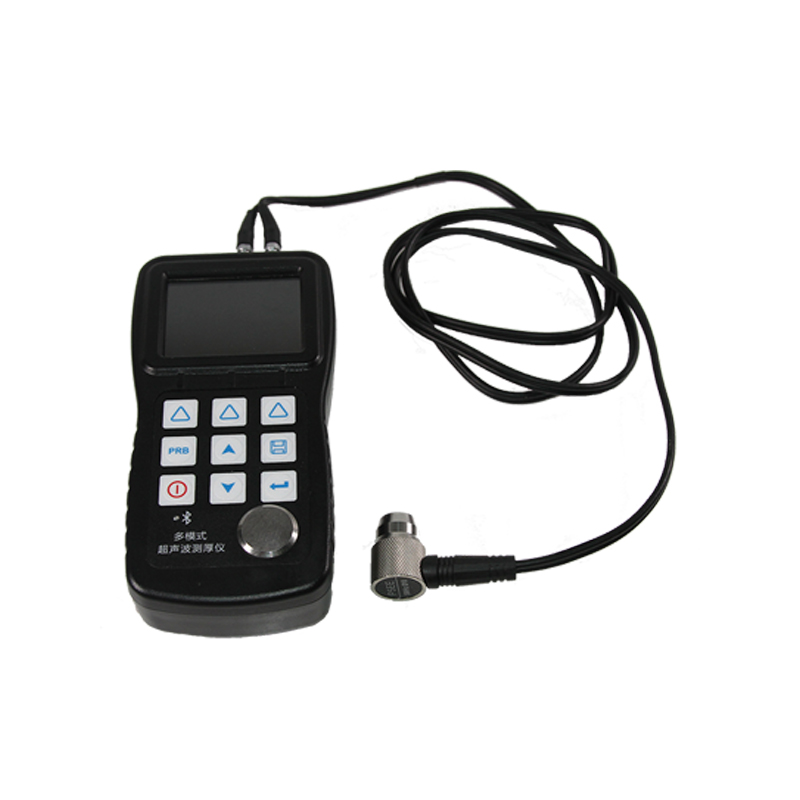

PH660
Medidor de medição de espessura ultra-sônica portátil para borracha
Visão geral:
Ph660.Medidor de espessura ultrassônica multi-mode é o mais novo produto atualizado promovido. Presta mais atenção à experiência do usuário e à inovação funcional. Adotado com 320 * 240 Display LCD colorido, pode mostrar-lhe um resultado de medição clara sob luz fraca e um ambiente de sol forte, melhorou muito a experiência visual.Caso de liga de alumínio selado design delicado, menor volume, melhor qualidade são especialmente projetados para defesa contra o óleo, poeira no ambiente ruim. Com a função de aviso inteligente, ele promoverá automaticamente quando além do intervalo de configuração, é conveniente para a leitura. Pode atender a demanda de testes precisas de múltiplas eficientes de coleta de material de coleta. Suporta 0,001 alta exatidão exibição e comunicação Bluetooth. Com o modo de revestimento e o modo comum, seu desempenho único de capazes de testar a espessura por meio do revestimento fornece solução eficiente para testar a peça de trabalho de superfície revestida ou materiais de corrosão. Pode medir diretamente a peça direta sem precisar se livrar do revestimento de superfície antes da medição. É amplamente utilizado para monitorar os equipamentos de produção dos vários gasodutos e o grau de redução da corrosão do vaso de pressão nas áreas de petróleo, química, metalurgia, construção naval, aviação, aeroespacial e assim por diante. Também pode ser usado para fazer medições precisas a várias placas e peças de usinagem. É o instrumento de precisão profissional necessário para melhorar a eficiência de produção e a taxa de qualificação, bem como economizar custos.
Parâmetros técnicos:
Especificações técnicas | Parâmetros técnicos
|
Faixa de medição | Suporta dois modos de trabalho：Modo de pulso-eco，(0,65.～600) MM modo eco-echo, (3～100) mm. |
Precisão | ± 0,04mm.（≤ 10mm.);± 0,4% H (> 10mm)； |
Freqüência de medição | Medições de ponto único por segundo 7 vezes, 16 vezes um segundo modo de digitalização. |
Exibição |
|
Resolução | 0.1mm / 0.01mm / 0.001mm comutável |
Gama de velocidade de som | (1000.～9999) m / s（Pode medir a velocidade do som do material com espessura conhecida) |
Calibração | Calibração de zero, calibração de dois pontos, sistema de correção automática de erros |
Modos de trabalho | Medição de ponto único, medição mínima / máxima, medição diferencial |
Unidades | Unidade Métrica / Imperial Selecionável |
Línguas de trabalho | Inglês chinêsseletável
|
Memória
| Memória para até 100 arquivos (até 100 valores para cada arquivo) de valores armazenados |
Interface de comunicação | Suporte Bluetooth e Comunicação USB2.0, o programa Host pode ser atualizado on-line. |
Fonte de energia | Dois \"AA \" Tamanho, 1,5 Volt Alkaline Baterias，O tempo de operação é superior a 30 horas (Elbacklight Off) |
Impressão de dados. | Você pode usar a impressora térmica Bluetooth portátil para imprimir relatórios de medição |
Economia automática de energia | Auto Sleep e Auto Power Off Função para conservar a vida útil da bateria |
Propriedades da aparência | Material:Liga de alumínio-magnésioTamanho: 120mm × 67mm × 31mm |
Peso | 317g. |
Recursos:
l Capaz de realizar medições de espessura em uma ampla gama de materiais, incluindo metais（tal aço, ferro fundido, alumínio, cobre e assim por diante）, plástico, cerâmica, compósitos, epóxis, vidro e outros materiais bem condutores ultra-sônicos.
l Caso de metal selado Design delicado, especial projetado para defesa contra o ambiente mau, pode anti vibração, choque e interferência eletromagnética.
l Com display LCD colorido HD e interface de operação inteligente, ele pode exibir os resultados de medição intuitivamente e fornecer uma boa experiência de exibição para o usuário.
l Com dois modos de medição de espessura: modo de pulso-eco e modelo de eco-eco, pode medir a espessura através do revestimento sem calcular a espessura do revestimento.
l Com grande capacidade de armazenamento e menor design de energia, ele pode esperar muito tempo acima dos meses.
l Anexe com software de procedimento de dados USB, ele pode se conectar com o PC para análise, armazenamento e impressão de dados.
l Capaz de compatível com uma variedade de sondas com diferentes frequências e tamanho.
l Com alta precisão e exibição de alta resolução, ele pode suportar a resolução de exibição 0.001.
l Com calibração de probe-zero e funções de calibração de dois pontos, ele pode corrigir o erro do sistema automaticamente.
l Equipado com sonda de precisão de alta precisão de cristal de impulso estreito, tem pequena zona morta e medição precisa.
l Com alto brilho El Backlight Display, é conveniente para usar no ambiente de luz dim.
l Comunicação de suporte com a impressora Bluetooth no local, mais convenientemente para uso.
l Alarme automático ao exceder o intervalo de medição.
l Com o Auto Sleep, o desligamento automático e outras funções de poupança de energia, bem como a capacidade de descanso da bateria indicando a função.
l Com o Auto Sleep, o desligamento automático e outras funções de poupança de energia, bem como a capacidade de descanso da bateria indicando a função.
O medidor digital de espessura ultra-sônica determina a espessura de uma parte ou estrutura medindo com precisão o tempo necessário para um pulso ultra-sônico curto gerado por um transdutor para percorrer a espessura do material, refletir da superfície traseira ou dentro e deve ser devolvido ao transdutor. O tempo de trânsito de duas vias medido é dividido por dois para explicar o caminho de viagem para baixo e traseiro e, em seguida, multiplicado pela velocidade do som no material. O resultado é expresso no relacionamento bem conhecido.
Where：
H－Espessura da peça de teste.
v－Velocidade de som no material.
t－O tempo de trânsito de viagem de ida e volta.
Para garantir que a sonda funcione corretamente, ela precisa usar o acoplamento para isolar o ar entre a superfície da sonda e a superfície da peça de trabalho medida. O líquido usado para o acoplamento entre a sonda e a peça de trabalho é chamado como acoplamento.
Seleção do transdutor:
Modelo | Frequencia | Diamo | Faixa de medição | Limite inferior | Descrição |
N05. | 5MHz | 10mm | 1,0 mm～600mm (em aço) | Φ20mm × 3.0mm. | Medição normal |
N05 / 90 ° | 5MHz | 10mm | 1,0 mm～600mm (em aço) | Φ20mm × 3.0mm. | Medição normal |
N07. | 7Mhz. | 6milímetros | 1,0 mm～600mm (em aço) | Φ15mm × 2,0 mm. | Para parede de tubulação fina ou pequena curvaturaMedição da parede do tubo |
HT5. | 5MHz | 12milímetros | 1,0 mm～600mm (em aço) | 30mm. | Para alta temperatura (inferior than300 ℃) medição |
N02. | 2.5Mhz. | 14milímetros | 1,0 mm～600mm (em aço) | 20mm. | Para espessura, altamente atenuante, ou altamenteEspalhamento de materiais |
P5ee. | 5MHz | 10mm | Pulse-Echo: 2.0mm-600mm (em aço) Echo-Echo: 3.0mm-100mm (em aço) | Φ20mm × 3.0mm. | Teste de espessura de revestimento |
Configuração:
Não. | Modelo | Qty. | Observações. | |
Padrão Configuração | 1 | Principalcorpo | 1 | |
2 | Sonda P5ee (5MHz) | 1 | ||
3 | Sonda N07 (7MHz) | 1 | ||
4 | Couplant. | 1 | ||
5 | InstrumentocASE. | 1 | ||
6 | Manual de instruções | 1 | ||
7 | Bateria alcalina | 2 | ||
8 | cabo USB | 1 | ||
9 | Software DataPro. | 1 | ||
Opcional Configuração | 1 | Sonda HT5 (5MHz) | 1 | |
2 | Couplante de alta temperatura GW-III (500) | 1 | ||
