Pz1000k202.
Piezohannas
PZ1000K202
PZT Cerâmico Disco Piezocerâmico para equipamento médico
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e algum outro desavé ultra-sônico com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
 Cristal de cilindro piezo. |  Disco Piezo para Doppler Fetal |
elemento de discos piezo. |
Gama de disco piezo para produzir:
Diâmetro: 2mm-120mm
Espessura: 0.1mm-30mm
Tamanho (diâmetro * espessura) | Frequência de ressonância | Coeficiente de acoplamento Cr. | Impedância ressonante ZM. | Capacitância estática CS. |
2,5 mmx 5mm. | 40khz. | 12pf ± 10% | ||
3mm x 0,4 mm. | 675 kHz ± 5% | 70% ± 3% | 37Ω. | 430pf ± 15% |
5mm x 0,2 mm. | 445k ± 5khz. | 70% ± 3% | ≤8.6 Ω. | 1450PF ± 5% |
5mm x 0,4 mm | 450 kHz ± 10 kHz | 1050pf ± 15% | ||
5mm x 10mm. | 51.9khz. | 17,38 pf ± 10% | ||
6.35mmx0.7mm. | 3 MHz ± 5% | |||
6,35 mm x 16mm | 35.5khz. | 30,9PF ± 10% | ||
7mmx 0.2mm. | 300 kHz ± 10 kHz | ≥55% | ≤ 10,0 Ω. | 3000pf ± 15% |
7mm x 0,3 mm | 300 kHz ± 10 kHz | ≥55% | ≤20 Ω. | 1600pf ± 15% |
7mm x 0,5 mm | 300 kHz ± 10 kHz | 55% | ≤20 Ω. | 1400pf ± 15% |
8mm x 1mm. | 2,0 ± 5% | ≥43. | 0.65 | 530 ± 10% |
8mm x 2mm. | 1,0 ± 5% | ≥43. | 0.65 | 265 ± 10% |
9mm x 0,5 mm. | 4,25 MHz ± 4% | ≤1,4 Ω. | 1400pf ± 20% | |
10mm x 0,2 mm | 212 kHz ± 3% | ≥58% | 6000pf ± 20% | |
10mmx 0.4mm. | 5MHz ± 5% | ≥48% | ≤0.5 Ω. | 2100pf ± 15% |
10mm x 0,1 mm | 20 MHz ± 2% | 10.5NF ± 15% | ||
10mm x1mm. | 199khz ± 5% | ≥73% | ≤19 Ω. | 1400pf ± 20% |
10mm x 2mm. | 1 MHz ± 5% | ≥38% | ≤15 Ω. | 450pf ± 15% |
10mm x 2mm. | 215 kHz ± 5 kHz | ≥60% | ≤6 Ω. | 450pf ± 15% |
10mm x 3mm. | 215 kHz ± 5 kHz | ≥60% | ≤9 Ω. | 310pf ± 15% |
12mm x 0,6 mm | 3.4MHz ± 5% | ≤6 Ω. | 2,5NF ± 30% | |
15mm x 0,2 mm | 140KHz ± 3% | ≥58% | ≤4,0 Ω. | 13500PF ± 20% |
15mm x 0,7 mm | 3MHz ± 50 kHz | ≥58% | ≤6 Ω. | 5700PF ± 15% |
15mm x 0,9 mm. | 2.2 MHz ± 50 kHz | ≥75% | ≤11 Ω. | 3481PF ± 15% |
15mmx1.2mm. | 1,7 MHz ± 4% | ≥48% | ≤ 5,3 Ω. | 2418PF ± 10% |
15mm x 2,1 milímetros | 1 MHz ± 3% | ≥39% | ≤7.6 Ω. | 900pf ± 15% |
16mmx 0.25mm. | 7 MHz ± 5% | |||
16mmx 0.4mm. | 5,0 ± 5% | ≥45. | ≤5Ω. | 5400 ± 15% |
16mmx1mm. | 2,0 ± 5% | ≥45. | 0,65Ω. | 2200 ± 10% |
19mm x 0,3 mm | 6,9 MHz ± 50 kHz | ≤1 Ω. | 12000pf ± 15% | |
19mm x 1mm. | 2.07MHz ± 50 kHz | ≥39% | ≤2 Ω. | 4000pf ± 15% |
19mm x 2mm. | 1,04 MHz ± 50 | ≤3 Ω. | 1800pf ± 15% | |
20mmx 0.2mm. | 106khz ± 3% | ≥58% | ≤3,0 Ω. | 23500PF ± 20% |
20mm x 0,4 mm. | 5 MHz ± 100 kHz | ≤0.48 Ω. | 3800PF ± 20% | |
20mm x 0,7 mm | 3MHz ± 50 kHz | ≥58% | ≤6 Ω. | 5700PF ± 15% |
20mm x 0,8 mm. | 2,5 mH ± 100 kHz | |||
20mmx1mm. | 2,05 MHz ± 3% | ≥51% | ≤0.31 Ω. | 3543PF ± 10% |
20mm x 2,1 milímetros | 1MHz ± 50 kHz | ≥40% | ≤4 Ω. | 2000PF ± 15% |
20mm x 2,7 mm | 745 kHz ± 5 kHz | ≥51% | ≤2,7 Ω. | 1300pf ± 5% |
20mmx3mm. | 690 kHz ± 3% | ≥45% | ≤3,6 Ω. | 1265PF ± 10% |
20mmx8mm. | 255 kHz ± 1% | ≥37% | ≤ 10.4 Ω. | 483PF ± 10% |
22mmx 0.25mm. | 92khz ± 5% | 65% | 1,80 Ω. | 65NF ± 10% |
25mmx 0.2mm. | 85kHz ± 3% | ≥64,90% | ≤1,90 Ω. | 35NF ± 20% |
25mm x 0,7 mm. | 3 MHz ± 100 kHz | ≥40% | ≤1 Ω. | 8600PF ± 20% |
25mm x 1,4 mm. | 1.5MHz ± 5% | ≥40% | ≤1,5 Ω. | 1900pf ± 15% |
25mm x 2,1 mm | 1MHz ± 50 kHz | ≥58% | ≤4 Ω. | 2800pf ± 15% |
25mm x 8,5 mm | 235 kHz ± 2% | ≥58% | ≤45 Ω. | 645PF ± 14% |
28mmx 0.7mm. | 3MHz ± 100 kHz | ≥40% | ≤1 Ω. | 11200PF ± 15% |
28mm x 2,1 milímetros | 1 MHz ± 50 kHz | ≤8 Ω. | 3800PF ± 20% | |
30mm x 1mm. | 72 kHz ± 5% | 34% | ≤ 5,2 Ω. | 11 NF ± 20% |
30mm x2.1mm. | 1 MHz ± 50 kHz | ≥45. | ≤1 Ω. | 4400pf ± 15% |
30mm × 3.0mm. | 66.7 | ≥45. | ≤3Ω. | 2730 ± 12,5% |
30mm x 4,2 mm | 500 kHz ± 5 kHz | ≥44% | ≤1.9 Ω. | 2900pf ± 15% |
30mm × 5,5 mm. | 75khz. | 58 | 1300pf. | |
30mm × 6,2 mm. | 75khz. | 58 | 1200pf. | |
31.5mmx4.2mm. | 500 kHz ± 10khz | 48.50 | ≤7.6 Ω. | 3800PF ± 20% |
32mm × 5mm. | 70khz. | 58 | 1700pf. | |
35mm x 12mm. | 190 khz ± 5khz | ≤27,7 Ω. | 830PF ± 20% | |
35mm x 3mm. | 63khz. | ≥45. | ≤3.Ω | 3100 ± 12,5% |
35mm x 4mm. | 55,6 kHz ± 5% | 76% | ≤ 15,7 Ω. | 7069 pf ± 20% |
35mm × 6,2 mm. | 63khz. | 58 | 1600pf. | |
38mm x 4.1mm. | 500 kHz ± 5 kHz | ≥44% | ≤1.9 Ω. | 2900pf ± 15% |
38mmx6.5mm. | 59.9 | ≥45. | ≤3Ω. | 1580 ± 12,5% |
40mmx 2mm. | 1 ± 5% | ≥45. | 0.65 | 7200PF ± 10. |
40mm × 6,2 mm. | 55 | 58 | 2200 | |
43mmx 10,5 mm | 200kh ± 10 kHz | ≥40% | ≤ 10 Ω. | 1700pf ± 15% |
45mmx3.0mm. | 50.0 | ≥45. | ≤3.Ω | 5100 ± 12,5% |
50mmx 0,4 mm. | 41 kHz ± 1 kHz | 71% ± 3% | 1.3Ω. | 108NF ± 15% |
50mm x 2,1 mm | 1,00 MHz ± 50 | ≥60% | ≤8 Ω. | 10000pf ± 20% |
50mm x 2,5 mm | 44 kHz ± 3 kHz | ≥60% | ≤ 10 Ω. | 7400PF ± 15% |
50mm x 3mm. | 44 kHz ± 3 kHz | ≥60% | ≤8 Ω. | 7200PF ± 15% |
50mmx5.0mm. | 46.0 | ≥45. | ≤3Ω. | 4150PF ± 12,5% |
60mm x 5mm. | 420 kHz ± 2% | ≥58% | ≤45 Ω. | 5100pf ± 14% |
60mm x 2mm. | 1.0 | ≥45% | ≤3Ω. | 14500 ± 15% |
7mmx 0.4mm. | 5MHz ± 5% | ≥48% | ≤0.5 Ω. | 2100pf ± 15% |
85mmx 6mm. | 350 kHz ± 2% | ≥48,81% | ≤0.49 Ω. | 10.30NF ± 15% |

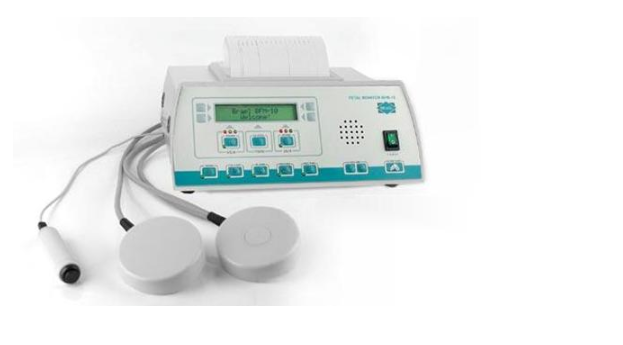

Aplicação Doppler Fetal:
Doppler fetal é o ultrassonogle Doppler dispositivos usados para detectar batimentos cardíacos fetais. A sonda Doppler envia ondas sonoras de alta frequência no corpo. Não deve ser misturado com radiação. Quando a posição do coração fetal reflete as ondas de ultra-som, a frequência das ondas é alterada. O Doppler fetal recebe as ondas sonoras refletidas e usa o conceito de efeito Doppler para calcular a mudança na frequência e fornece uma simulação audível do batimento cardíaco. Este som é então amplificado através dos fones de ouvido. Dopplers fetais existem por muitas décadas, e nenhum efeito adverso já foi relatado de seu uso.
Material PZT:
- A cerâmica piezoelétrica PZT4 tem um comportamento duplo de receber e transmitir, com maior sensibilidade e menor perda dielétrica.
- Cerâmica piezoelétrica PZT5 tem um coeficiente de acoplamento eletromecânico mais alto, a constante dielétrica moderada e maior sensibilidade.
- A cerâmica piezoelétrica PZT8 do tipo de transmissão de alta potência possui boa propriedade piezoelétrica, alta resistência mecânica, alto campo coercitivo, baixa perda dielétrica em campos fortes.
Discos de cerâmica piezo. | Diâmetro | PZT-4. | PZT-5. | PZT-8. |
3-100. | 3-100. | 3-100. | ||
Espessura | 0.3-10. | 0,25-15. | 0,4-8. | |
Anéis cerâmicos de piezo. | Diâmetro externo | 3-100. | 3-100. | 3-100. |
Diâmetro interno | ≥ 2. | ≥ 2. | ≥ 2. | |
Espessura | 0.3-10. | 0,25-15. | 0,4-8. | |
Tubos cerâmicos de piezo. | Diâmetro externo | 3-108. | 3-108. | 3-105. |
Diâmetro interno | ≥ 2. | ≥ 2. | ≥ 2. | |
Comprimento | ≤ 50. | ≤ 50. | ≤ 50. | |
Placas cerâmicas piezo. | Comprimento | ≤ 50. | ≤ 50. | ≤ 50. |
Largura | ≥ 1. | ≥ 1. | ≥ 1. | |
Espessura | 0.3-10. | 0,25-15. | 0,3-8. |
