PZ1000K0444
Piezohannas
PZ1000K0444
Componente de cerâmica piezo do material pzt para bisturi ultrassônico
Wuhan Piezohannas Tech.co ., Ltd é um fabricante de cerâmica piezoelétrica, transdutores ultrassônicos e algum outro deivce ultrassônico com forte força de tecnologia. Com um sistema de gerenciamento da qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
Descrição do disco de cerâmica piezo:
Dimensões: diâmetro 14 mm, espessura 10mm
Frequência radial FR: 118 kHz ± 4 kHz
Largura de banda de frequência ≥2 kHz
Perda dielétrica TG δ: ≤0,6%
Capacitância estática CS: 230pf ± 12,5%
gama de disco piezo para produzir:
Diâmetro: 2mm-120mm
Espessura: 0,1 mm-30mm
Valor típico de \"Hard \" PZT Materiais Desempenho:
Hard \"Materiais PZT | PZT-41 | PZT-42 | PZT-43/4D | PZT-82 | PBAS-4 | ||
Constante dielétrica | ɛTr3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Fator de acoplamento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoelétrico | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frequência | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de conformidade elástica | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Fator de qualidade maquânica | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Fator de perda dielétrica | TG δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidade | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura Curie | Tc | ° c | 320 | 320 | 320 | 310 | 310 |
Módulo de Young | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Proporção de veneno | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Bistios ultrassônicos Inscrição:

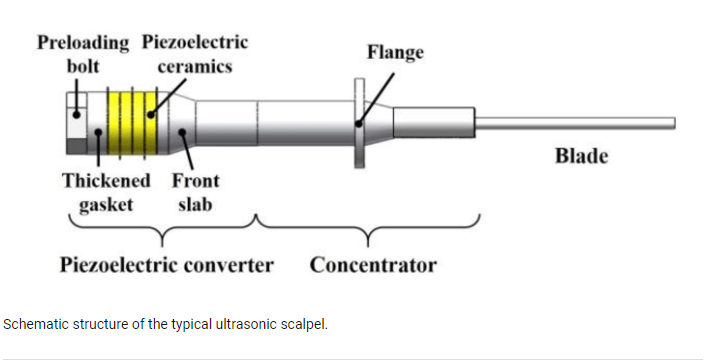

O bisturi ultrassônico é tipicamente composto por um conversor piezoelétrico, um flange, um concentrador e uma lâmina. A cerâmica piezoelétrica é um excelente candidato a atuadores de bisturi ultrassônico devido ao seu excelente desempenho em termos de respostas rápidas a entradas de tensão, alta rigidez e grande força de saída. Os conversores piezoelétricos ultrassônicos podem transformar os sinais oscilantes ultrassônicos de alta frequência em mecânicos Os bisturis ultrassônicos cortam e coagularam tecido simultaneamente usando vibrações ultrassônicas.
Esses dispositivos são usados para cortar e coagular tecidos e vasos de até 5 mm de tamanho.Os bisturis ultrassônicos são usados em general aberto e laparoscópico, plástico, pediátrico,procedimentos urológicos e ginecológicos e são expostos a estruturas ortopédicas.
Imagem do aplicativo:
Componente de cerâmica piezo do material pzt para bisturi ultrassônico
Wuhan Piezohannas Tech.co ., Ltd é um fabricante de cerâmica piezoelétrica, transdutores ultrassônicos e algum outro deivce ultrassônico com forte força de tecnologia. Com um sistema de gerenciamento da qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
Descrição do disco de cerâmica piezo:
Dimensões: diâmetro 14 mm, espessura 10mm
Frequência radial FR: 118 kHz ± 4 kHz
Largura de banda de frequência ≥2 kHz
Perda dielétrica TG δ: ≤0,6%
Capacitância estática CS: 230pf ± 12,5%
gama de disco piezo para produzir:
Diâmetro: 2mm-120mm
Espessura: 0,1 mm-30mm
Valor típico de \"Hard \" PZT Materiais Desempenho:
Hard \"Materiais PZT | PZT-41 | PZT-42 | PZT-43/4D | PZT-82 | PBAS-4 | ||
Constante dielétrica | ɛTr3 | 1050 | 1250 | 1420 | 1100 | 1900 | |
Fator de acoplamento | KP | 0.58 | 0.58 | 0.58 | 0.52 | 0.59 | |
K31 | 0.32 | 0.33 | 0.34 | 0.3 | 0.34 | ||
K33 | 0.66 | 0.67 | 0.68 | 0.57 | 0.68 | ||
Kt | 0.48 | 0.48 | 0.48 | 0.4 | 0.49 | ||
Coeficiente piezoelétrico | D31 | 10-12m/v | -106 | -124 | -138 | -100 | -160 |
D33 | 10-12m/v | 260 | 280 | 300 | 240 | 380 | |
G31 | 10-3vm/n | -11.4 | -11.2 | -11 | -10.3 | -9.5 | |
G33 | 10-3vm/n | 28 | 25.3 | 24 | 25 | 22.6 | |
Coeficientes de frequência | Np | 2280 | 2200 | 2160 | 2280 | 2200 | |
N1 | 1671 | 1613 | 1583 | 1671 | 1613 | ||
N3 | 1950 | 1900 | 1875 | 1950 | 1850 | ||
Nt | 2250 | 2200 | 2200 | 2300 | 2200 | ||
Coeficiente de conformidade elástica | Se11 | 10-12m2/n | 11.8 | 12.7 | 13.2 | 11.6 | 13.2 |
Fator de qualidade maquânica | QM | 1000 | 800 | 600 | 1200 | 2200 | |
Fator de perda dielétrica | TG δ | % | 0.3 | 0.4 | 0.5 | 0.3 | 0.5 |
Densidade | ρ | g/cm3 | 7.5 | 7.5 | 7.5 | 7.6 | 7.5 |
Temperatura Curie | Tc | ° c | 320 | 320 | 320 | 310 | 310 |
Módulo de Young | YE11 | <109N/m3 | 85 | 79 | 76 | 86 | 76 |
Proporção de veneno | 0.3 | 0.3 | 0.3 | 0.3 | 0.33 |
Bistios ultrassônicos Inscrição:
O bisturi ultrassônico é tipicamente composto por um conversor piezoelétrico, um flange, um concentrador e uma lâmina. A cerâmica piezoelétrica é um excelente candidato a atuadores de bisturi ultrassônico devido ao seu excelente desempenho em termos de respostas rápidas a entradas de tensão, alta rigidez e grande força de saída. Os conversores piezoelétricos ultrassônicos podem transformar os sinais oscilantes ultrassônicos de alta frequência em mecânicos Os bisturis ultrassônicos cortam e coagularam tecido simultaneamente usando vibrações ultrassônicas.
Esses dispositivos são usados para cortar e coagular tecidos e vasos de até 5 mm de tamanho.Os bisturis ultrassônicos são usados em general aberto e laparoscópico, plástico, pediátrico,procedimentos urológicos e ginecológicos e são expostos a estruturas ortopédicas.
Imagem do aplicativo:
