Ps1000k0123.
Piezohannas
PS1000K0123

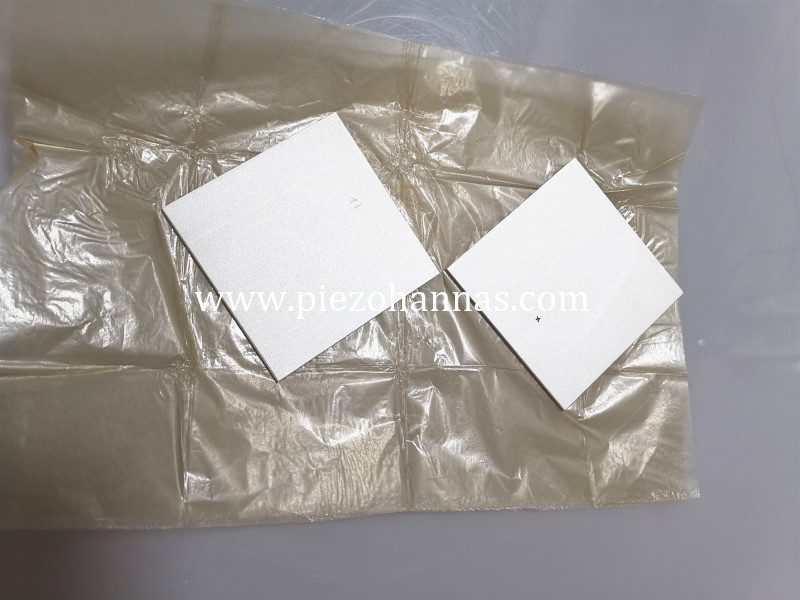

Placa piezocerâmica do transdutor ultra-sônico de PZT4D para transdutores de potência
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e alguns outros componentes com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
A faixa de placa / faixa piezocerâmica:
Comprimento: 1mm-200mm
Largura: 1mm-200mm
Altura: 0.1mm-30mm
Escolha de metalização (prata, níquel, ouro e outros a pedido)
Ampla escolha de formulações de PZT
Material duro de pzt.
A cerâmica de alta potência ou \"dura \" pode suportar altos níveis de excitação elétrica e estresse mecânico. Esses materiais são adequados para geradores e transdutores de alta tensão ou alta potência.
Série PZT-4
Esta faixa de material é ideal para limpeza ultrassônica, sonar e outras aplicações de radiação acústica de alta potência. Esses materiais são designados como materiais de tipo de série PZT-4 e são capazes de produzir grandes amplitudes de acionamento mecânico, mantendo baixas perdas mecânicas e dielétricas. Além disso, pode ser usado sob condições constantes e repetitivas.
Série PZT-8
Esta faixa de material é usada em aplicações de alta potência, mesmo que seu nível de atividade piezoelétrico seja ligeiramente menor do que os tipos de série PZT-4. Com um fator de qualidade mecânica extremamente alto e fator extremamente baixo, os materiais da série PZT-8 têm a melhor capacidade de manuseio de energia.
P-41. | é igual a pzt dura pzt-4d. Ele é projetado para maior constante dielétrica, alto q m, alto campo coercivo, alta acoplamento e alta rigidez necessária transdutores de alta potência de alta potência etc. |
P-42. | É um pzt duro modificado, maior constante dielétrica de P-41. |
P-43 / PZT-4D | é um pzt duro modificado. É desenvolvido para maior constante dielétrica, alta Acoplamento e alta rigidez requerem alta potência alta condução etc. Transdutores |
P-82. | É igual a PZT-8, pzt duro para maior fator de qualidade mecânica, menor perda dielétrica necessária e capacidade de manipulação de energia muito maior, etc. Transdutores. |
Pcrn-4. | é um PZT modificado dedicado para dirigir de alta potência extremamente alta etc. Função dupla do receptor e transdutor de transmissão. |
PBAS-4. | é um disco rígido modificado desenvolvido para constante dielétrica extremamente alta, alta q m, Alta rigidez e fator de baixa dissipação necessários transdutores de alta frequência etc. |
Tamanhos nominais e tolerâncias
Geometria | Tamanho (mm) | Tolerância |
Discos | Diâmetro: 3 a 200 |
Tolerância de acordo com o padrão industrial de elementos piezoelétricos. |
Espessura: 0,2-25. | ||
Tubos. | Comprimento: 1-100. | |
OD: 6-180. | ||
ID: 5-150. | ||
Parede: 0,5-15. | ||
Pratos | Comprimento: 1-200. | |
Largura: 1-200. | ||
Espessura: 0,2-25. | ||
Esfera | OD: 6-160. | |
ID: 4-150. | ||
Parede: 1-10. | ||
argolas | OD: 3-180. | |
ID: 1-150. | ||
Espessura: 0,2-25. | ||
Para todos os tamanhos | Planicidade | ± 0,03. |
Concentricidade | ± 0,10. | |
Perpendicularidade | ± 0,10. | |
Paralelismo | ± 0,05. |
Tolerâncias elétricas nominais
Propriedades piezoelétricas | ±5% |
Constante dielétrica relativa. | ±15% |
