Piezohannas
PS1000K0151
Placa retangular de cerâmica pzt5a piezo para sensores de aceleração
Wuhan Piezohannas Tech.co., Ltd é um fabricante de cerâmicas piezoelétricas, transdutores ultra-sônicos e alguns outros componentes com forte força de tecnologia. Com um sistema de gestão de qualidade e setor de pesquisa e desenvolvimento, nossos produtos são amplamente utilizados na maioria das aplicações.
Dimensão da placa piezocerâmica:
Dimensão: 30x 30x 2mm
Material: PZT5A.
Aplicação: sensores de aceleração
A faixa de placa / faixa piezocerâmica:
Comprimento: 1mm-200mm
Largura: 1mm-200mm
Altura: 0.1mm-30mm
Escolha de metalização (prata, níquel, ouro e outros a pedido)
Ampla escolha de formulações de PZT
Material cerâmico piezoelétrico: PZT suave (PZT-5A / P-51, PSNN-5, PZT-5H)
\"Soft \" PZT MATERIAIS | O tipo de material macio | ||||||||
Propriedades. | PSNN-5. | PLIS-51. | PZT-51. | PZT-52. | PZT-53. | PZT-5H. | PZT-5X. | ||
Constante dielétrica | ɛTr3. | 1600 | 2000 | 2200 | 2400 | 2600 | 3200 | 4500 | |
Fator de acoplamento | Kp. | 0.6 | 0.62 | 0.62 | 0.63 | 0.64 | 0.68 | 0.7 | |
K31. | 0.35 | 0.35 | 0.35 | 0.35 | 0.36 | 0.38 | 0.4 | ||
K33. | 0.68 | 0.7 | 0.68 | 0.7 | 0.7 | 0.76 | 0.77 | ||
Kt. | 0.5 | 0.52 | 0.5 | 0.5 | 0.5 | 0.52 | 0.53 | ||
Coeficiente de piezoelétrico | D31. | 10-12m / v. | -170 | -197 | -186 | -204 | -227 | -275 | -300 |
D33. | 10-12m / v. | 400 | 450 | 500 | 520 | 550 | 620 | 750 | |
G31. | 10-3VM / N. | -12 | -11.1 | -9.6 | -9.8 | -9.9 | -9.7 | -7.5 | |
G33. | 10-3VM / N. | 28 | 25.4 | 25.6 | 24.5 | 23.9 | 22 | 18.8 | |
Coeficientes de frequência | Np. | 2000 | 1920 | 1980 | 1980 | 1960 | 1900 | 1960 | |
N1. | 1466 | 1407 | 1451 | 1451 | 1437 | 1393 | 1437 | ||
N3. | 1825 | 1925 | 1900 | 1900 | 1755 | 1550 | 1800 | ||
Nt. | 2100 | 2100 | 2150 | 2150 | 2150 | 2100 | 2200 | ||
Coeficiente de conformidade elástica. | Se11. | 10-12m2 / n. | 16.6 | 18 | 16.7 | 17 | 17.4 | 18 | 19 |
Fator de Qualidade Machânica. | Qm. | 85 | 80 | 80 | 75 | 75 | 70 | 65 | |
Fator de perda dielétrico | Tg δ. | % | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Densidade | ρ | g / cm3. | 7.5 | 7.5 | 7.6 | 7.6 | 7.6 | 7.5 | 7.5 |
Temperatura de curie | Tc. | ° C. | 350 | 345 | 270 | 270 | 270 | 230 | 165 |
Módulo do jovem | Ye11. | <109N / m2 | 60 | 56 | 60 | 59 | 57.5 | 56 | 53 |
Relação venenosa | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.36 | 0.39 | ||
Tamanhos nominais e tolerâncias
Geometria | Tamanho (mm) | Tolerância |
Discos | Diâmetro: 3 a 200 |
Tolerância de acordo com o padrão industrial de elementos piezoelétricos. |
Espessura: 0,2-25. | ||
Tubos. | Comprimento: 1-100. | |
OD: 6-180. | ||
ID: 5-150. | ||
Parede: 0,5-15. | ||
Pratos | Comprimento: 1-200. | |
Largura: 1-200. | ||
Espessura: 0,2-25. | ||
Esfera | OD: 6-160. | |
ID: 4-150. | ||
Parede: 1-10. | ||
argolas | OD: 3-180. | |
ID: 1-150. | ||
Espessura: 0,2-25. | ||
Para todos os tamanhos | Planicidade | ± 0,03. |
Concentricidade | ± 0,10. | |
Perpendicularidade | ± 0,10. | |
Paralelismo | ± 0,05. |
Tolerâncias elétricas nominais
Propriedades piezoelétricas | ±5% |
Constante dielétrica relativa. | ±15% |
Sensores de aceleração
Uma placa de sensor piezo-cerâmica transforma flutuações de pressão dinâmica em sinais elétricos, que podem ser processados de acordo. A flutuação de pressão é gerada por uma massa sísmica acoplada à parte piezo-cerâmica, que aplica força ao disco piezo-cerâmico quando todo o sistema é acelerado. Este sistema é usado, por exemplo, em máquinas de balanceamento de rodas dinâmicas, onde cada desequilíbrio na roda gera um sinal na peça piezo-cerâmica. É então possível detectar e quantificar qualquer desequilíbrio nas rodas de carro em segundos e para posicionar contrapesos apropriados.

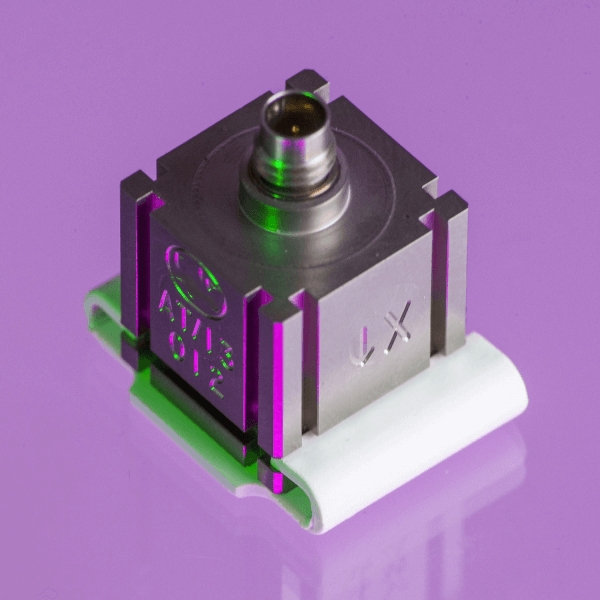

Imagem de sensores de aceleração
