PH30F0620.
Piezohannas
PH30F0620
Sensor de Encontrar um Sensor de Encontrar Acionamento ARDUINO DE 30KHZ ARDUINO PARA 20M DISTÂNCIA
Introdução:
PH30F0620 Sensor ultrassônico tem as funções do transmissor e do receptor. É um tipo de longo alcance, geralmente pode ser usado para localizador de gama ultrassônica, sensor ultra-sônico para objetos de detecção não contato, sensor de distância ultra-sônica, sensor de nível de líquido ultra-sônico, etc. Se você tiver alguma dúvida para outros aplicativos, entre em contato conosco para detalhes.
Parâmetros técnicos:
Modelo | PH30F0620. |
Freqüência de ressonância central(khz.) | 30Khz ± 2.0khz. |
Largura de banda | 3.0khz. |
Distância de detecção | 0.6~20m. |
Pontos cegos | <.0.6m |
Beam de ângulo de lançamento (ângulo completo de -6db) | 14 ± 2 ° |
Confidencial | -65db min |
Capacitância eletrostática | 7000PF ± 20% |
Impedância mínima paralela | 200Ω ± 30% |
Tensão de trabalho máxima (pulso - 2% de ciclo de serviço) | 1800VP-P. |
Temperatura de operação | -20 ~ 70.℃ |
Temperatura de armazenamento | -40 ~ 85.℃ |
Nível de proteção | IP65. |
Tamanho (diâmetro * Altura, mm) | Φ90x103 |
Instalação | Corrigido com parafuso |
Material de caso | PVC |
Comprimento do cabo | 3 m (pode ser personalizado) |
Peso | 1.5kg |

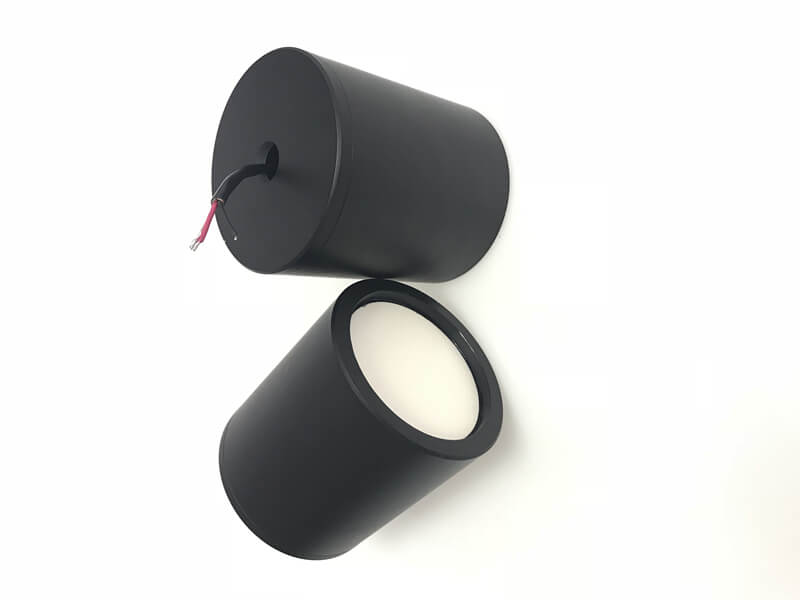

Foto:

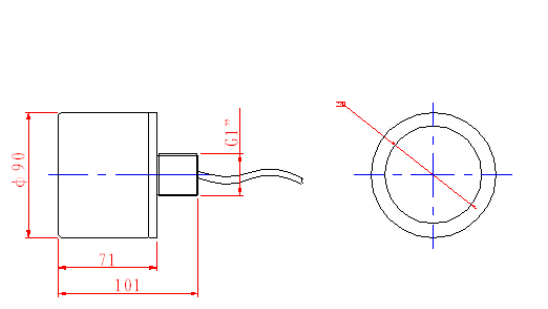

Dimensão do esboço:
![Vh [] kioy6 @ ul] 743L7E] U20](http://a0.leadongcdn.com/cloud/lkBqnKjlRioSrljkiiin/VH-KIOY6-ULL7E-U20.png "_Q{RPD$TE626W9%J46(8@1J.png")

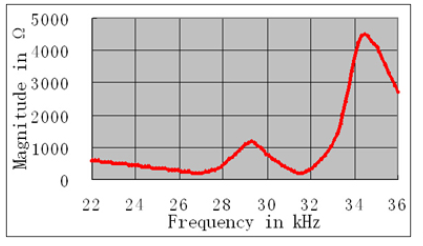

Curva de resistência à frequência：

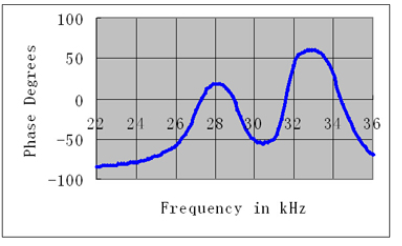

Frequência-Curva de ângulo de fase.：
![[Mv {13fyprd (mtexmg $] x](http://a0.leadongcdn.com/cloud/liBqnKjlRioSrljkmiio/MVFYPRD-MTEXMG-X.png)

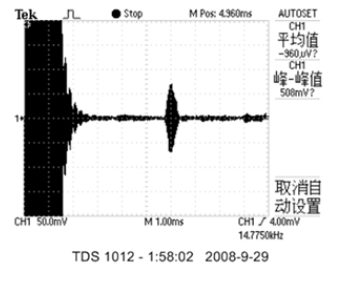

Teste de sensibilidade:
Transmissão de tensão:400VP-P; período:50; Distância: 1..5M

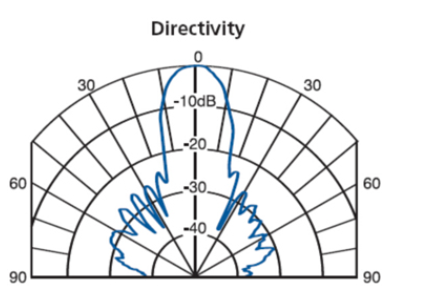

Dcurva de iretividade：
Características de sensores ultrassônicos:
Tamanho 1.Small e peso leve
2. alta sensibilidade e alta pressão sonora
Consumo de energia 3.Low.
4. Alta confiabilidade.
Característica:
Selo 1.Firme Semblance (cobertura externa de PVC)
2. Instalação de threadsvenience (G1 \")
Aplicativo:
Localização 1.Positição
2. Aproximação de medição
Medição 3.traffic
4.Avitando obstáculos
