PHA-200-01KC.
Piezohannas
PHA-200-01KC
Sensor de direção da velocidade do vento do transdutor ultra-sônico piezoelétrico para o sensor ultra-sônico do vento
Itens | Parâmetros técnicos | Imagem | |
Nome | Transdutor ultra-sônico de 200khz. |
| |
Modelo | PHA-200-01KC. | ||
Frequência | 200khz ± 5% | ||
Distância de detecção | 0.10～1,5 m | ||
Mínimo Lmpedance paralelo | 2300Ω ± 20.％ | ||
370PF ± 20.％@ 1khz. | |||
Sensibilidade | Tensão de condução: 800VPP, distância: 0.3m, Amplitude Echo: 40mv | ||
-40～+ 80 ℃ | |||
≤3.Quilos ou.0.3mpa. | |||
| (BeamWidth.) Largura de feixe de meio-potência @ -3dB: 10 ° ± 2, Ângulo afiado: 23 ° ± 4 | ||
Material habitacional | Pompa | ||
Uso | Anemorumbetro, medidor de fluxo de gás | ||
fio:M12 * 1.5. | |||
Nível de proteção | IP68. | ||
Peso | 8,7g ± 5.% (Comprimento：10 cm） | ||
Instruções de ligação | Tipo integrado: conector: vermelho +, branco, preto: fio blindado; sensor temporário é opcional | ||
Curva de admissão | Diagrama da estrutura do produto | ||
| | ||
Diagrama esquemático do sensor de temperatura:
Instrução do cabo integrado:
1. Instrução de transdutor: interface (3PIN, terminal 2.54mm)
Vermelho: transdutor +
Branco: Transdutor -
Preto: blindagem
Instrução 2.Cable de sensor de temperatura: interface (3PIN, terminal 2.0mm)
Vermelho e preto são fiação do sensor de temperatura
Aplicação do sensor de vento ultra-sônico:
Um anemômetro ultra-sônico é um instrumento comum em uma estação meteorológica. É usado para medir a velocidade do vento e a direção do vento. O tipo mais comum de anemômetro usa sensores mecânicos que consistem em três ou quatro copos hemisféricos montados em braços horizontais em uma haste vertical. À medida que o vento sopra, os copos são empurrados, fazendo com que os braços girem a uma taxa proporcional à velocidade do vento. Além disso, uma vane de vento conectada ao anemômetro pode dar as medições de direção. Enquanto os anemômetros da xícara e da vane são muito populares devido ao seu design muito simples, eles podem ser suscetíveis sob condições frias e úmidas por causa de suas partes de rotação mecânica, possivelmente fazendo com que a turbina pare de operar durante as condições extremas. Projetado sem quaisquer partes móveis, os anemômetros ultra-sônicos são mais confiáveis, de manutenção livre, duradoura e podem operar em condições climáticas desafiadoras. Neste artigo, revisaremos o princípio básico de funcionamento de um anemômetro ultrassônico e discutirá algumas versões de anemômetros ultra-sônicos relatados pelos fabricantes na Internet.

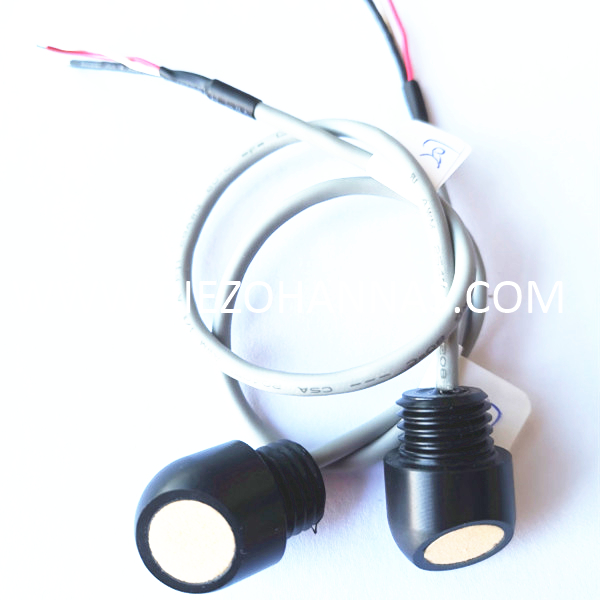

Imagem do Produto:
